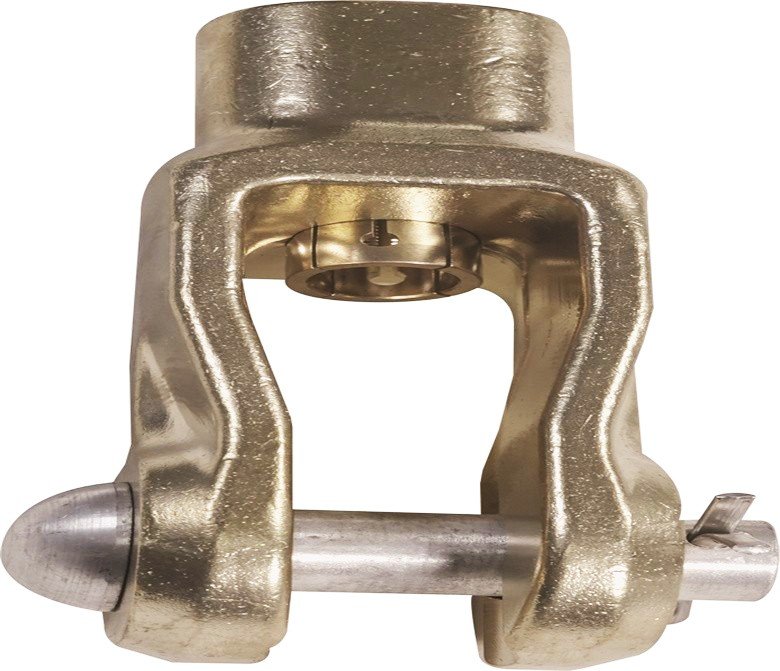

مشبك التثبيت الطرفي لسلك التلامس 5-1 (AAT/ABG/BAT/CAT، 70~150mm²)
المواصفات الفنية
| الطراز | 5-1AAT (70~150)، 5-1ABG، 5-1BAT120/150، 5-1CAT120/150 |
|---|---|
| رقم الرسم | 5-1 |
| المعيار | TB/T 2075.5-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 5: مشابك التثبيت الطرفية» |
| التركيب | عند طرف الشدّ لسلك التلامس (نقطة التثبيت) |
مشبك التثبيت الطرفي لسلك التلامس 5-1 (الطرازات AAT/ABG/BAT/CAT، 70~150mm²) المخصص لشبكة التلامس العلوية في السكك الحديدية المكهربة، ويُستخدم للتثبيت عند طرف الشدّ لسلك التلامس، ويتحمّل شدّ السلك وينقله.
يستوفي متطلبات TB/T 2075.5-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 5: مشابك التثبيت الطرفية»، ويغطي وفق قواعد التسمية في TB/T 2075.5-2024 الطرازات: AAT (≤200km/h·جلبة مخروطية·سبيكة نحاس)، ABG (≤200km/h·إسفيني مزدوج الأذنين·فولاذ مصبوب)، BAT (200~250km/h·جلبة مخروطية·سبيكة نحاس)، CAT (250~350km/h·جلبة مخروطية·سبيكة نحاس)؛ ويُستخدم لأسلاك التلامس بمقاطع 70~150mm²، بمبدأ القبض الإسفيني ذاتي القفل والتثبيت الموثوق.
نظرة عامة على المنتج
يتكوّن مشبك التثبيت الطرفي لسلك التلامس 5-1 من جسم المشبك والإسفينة وغير ذلك؛ وكلما زاد الشدّ اشتدّت القبضة بفعل القفل الذاتي للبنية الإسفينية، كما يسهّل البناء المفكوك التركيب واستبدال المشبك في الموقع. ويعتمد الطراز ABG المزدوج الأذنين على جسم من الفولاذ المصبوب مع إسفينة مسنّنة لإحكام التثبيت، ويمكن اختياره وفق فئة سرعة الخط وأسلوب التنفيذ. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC.
الخصائص الفنية
- مبدأ القفل الذاتي الإسفيني وقبضة موثوقة
- مادة من سبيكة النحاس، مقاومة للاهتراء والتآكل
- بنية مفكوكة في الطراز AAT تسهّل التركيب والاستبدال في الموقع
- نطاق واسع لمقاطع سلك التلامس (70~150mm²)
المعايير المطبّقة وضبط الجودة
يُصنَّع المنتج وفق TB/T 2075.5-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 5: مشابك التثبيت الطرفية»، وتخضع الشركة لاعتماد المنتجات للسكك الحديدية CRCC ولنظام إدارة الجودة ISO 9001؛ ويُعاد فحص المواد الخام عند الاستلام، ولا يُسلَّم المنتج إلا بعد اجتيازه فحص الشحن دفعةً بدفعة.
ظروف الاستخدام والتطبيقات النموذجية
مناسب لمكان التثبيت الطرفي لسلك التلامس في نظام شبكة التلامس، ويشمل التطبيق النمطي مواضع تثبيت التعليق العلوي لسلك التلامس في الساحات والمقاطع بين المحطات.
اختيار الطراز والخدمات
تقدّم الشركة خدمة متكاملة تشمل حساب اختيار الطراز وتأكيد المخططات والتوريد بالجملة والإشراف الفني في الموقع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
