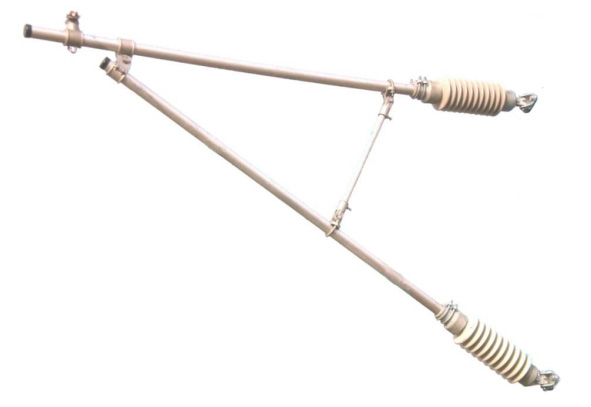

جهاز دعم ذراع الكابولي من سبيكة الألومنيوم (التوريد حسب رقم الرسم التصميمي)

يُستخدم جهاز دعم ذراع الكابولي من سبيكة الألومنيوم أساسًا في السكك الحديدية المكهربة بسرعة 300~350km/h، ويمكن استخدامه أيضًا في السكك الحديدية المكهربة بسرعة 250km/h وأقل.

نظرة عامة على المنتج

صُمّم جهاز دعم ذراع الكابولي من سبيكة الألومنيوم وصُنع بواسطة شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة وفق معايير قطاع السكك الحديدية، ويُستخدم أساسًا في السكك الحديدية المكهربة بسرعة 300~350km/h، ويمكن استخدامه أيضًا في السكك الحديدية المكهربة بسرعة 250km/h وأقل. وتشمل مكوناته: ذراع أفقي من سبيكة الألومنيوم، ذراع مائل من سبيكة الألومنيوم، قاعدة جلبة من سبيكة الألومنيوم، مقعد الحبل الحامل من سبيكة الألومنيوم، أذن مفردة للجلبة من سبيكة الألومنيوم، دعامة من سبيكة الألومنيوم، أغطية الأنابيب.

الخصائص الفنية

• يتوافق مع مختلف أنواع الأعمدة وأجهزة تحديد الموضع
• تصميم مبسّط موحّد يوفّر قابلية تبادل عالية للمكونات
• الطراز المصنوع من سبيكة الألومنيوم خفيف الوزن ولا يحتاج إلى صيانة ضد التآكل
• البنية المدمجة ترفع كفاءة التركيب

المعيار المطبَّق ومراقبة الجودة

يُصنَّع المنتج وفق TB/T 2075 «مكونات شبكة التلامس للسكك الحديدية المكهربة» ومتطلبات التصميم المبسّط الموحّد، وتستوفي مقاومة البنية الكلية الحالات المركّبة لأقصى حمل جليد وأحمال الرياح؛ وتُصنع وصلات التثبيت بعملية الطرق، ما يمنحها مقاومة جيدة للتعب. وتستوفي مسافة عزل العوازل المرافقة متطلبات نظام 25kV. والشركة حاصلة على اعتماد المنتجات للسكك الحديدية CRCC وشهادة نظام إدارة الجودة ISO9001، ويُسلَّم كل منتج (دفعة) بعد اجتيازه فحص ما قبل التسليم.

ظروف التشغيل والتطبيقات النموذجية

مناسب لهياكل دعم شبكة التلامس في الخطوط الرئيسية وساحات المحطات، ويتحمل أحمال التعليق وأحمال الرياح والاهتزازات. وتشمل سيناريوهات التطبيق النموذجية: المقاطع الخطية الرئيسية، والساحات متعددة المسارات في المحطات، والمقاطع الجسرية، والمسارات المرتفعة للنقل الحضري.

الاختيار والخدمات

استنادًا إلى 15 عامًا من الخبرة في تطوير وتصنيع معدات السكك الحديدية المكهربة، تقدّم الشركة لهذا المنتج دعمًا متكاملًا على مدار دورة الحياة يشمل اختيار الطراز والتخصيص والتوريد وخدمة ما بعد البيع، وتخدم أكثر من 20 إدارة سكك حديدية وعددًا من خطوط النقل الحضري في أنحاء البلاد. للاستفسار عن الوثائق الفنية ومسائل الشراء يُرجى الاتصال على 0375-6051688.
