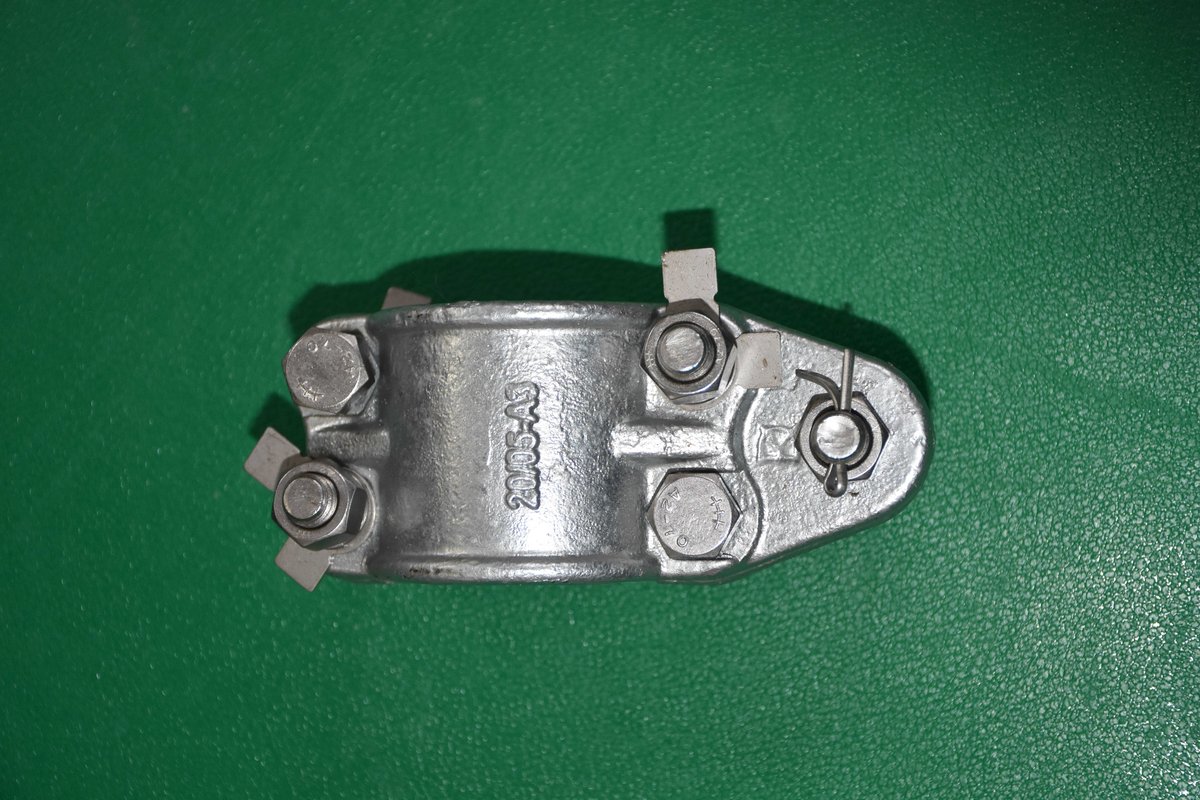

وصلة الذراع الكابولي 1-3 (1-3AG60/1-3BL70)

وصلة الذراع الكابولي (1-3AG60/1-3BL70) المخصصة لشبكة التلامس العلوية في السكك الحديدية المكهربة، وتُستخدم للوصل المفصلي بين الذراع الأفقي والذراع المائل.

تستوفي متطلبات TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم الذراع الكابولي»، وتُصنَّع البنية وأبعاد التوصيل وفق الشروط الفنية المعتمدة، وتُستخدم بالتكامل مع المكونات القياسية لنظام شبكة التلامس.

نظرة عامة على المنتج

تُركَّب وصلة الذراع الكابولي عند نقطة التقاء الذراع الأفقي بالذراع المائل، وتربط الأنبوبين ربطاً موثوقاً عبر طوق براغي وثقب مفصلي، بحيث يحتفظ هيكل الذراع بصلابته الكلية مع درجة الحرية الدورانية اللازمة، ما يسهّل تحديد موضع التعليق العلوي وتعديله. ويتكامل الطراز 1-3BL70 من السلسلة نفسها مع الذراع الكابولي الألومنيومي φ70 ويُستخدم في أنظمة الأذرع الكابولية الألومنيومية للسرعات 250km/h＜v≤350km/h. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC.

الخصائص الفنية

• مناسبة لقطر الأنبوب القياسي Φ60، وسطح الطوق يلتصق بجدار الأنبوب التصاقاً كاملاً فيكون الشدّ موثوقاً
• أبعاد الثقب المفصلي مطابقة للمواصفة، وتتكامل مع الأذن المفردة الجلبية والأذن المزدوجة الجلبية وغيرها من المكونات
• دوران مرن عند نقطة الوصل يسهّل التجهيز المسبق للذراع والتعديل خلال التشغيل
• خضع الجسم لمعالجة مقاومة للتآكل تلبي متطلبات التشغيل الخارجي الطويل الأمد

المعايير المطبّقة وضبط الجودة

يُصنَّع المنتج وفق TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم الذراع الكابولي»، وتخضع الشركة لاعتماد المنتجات للسكك الحديدية CRCC ولنظام إدارة الجودة ISO 9001؛ ويُجرى فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء الإنتاج وفحص المنتج النهائي قبل الشحن دفعةً بدفعة، ولا يُسلَّم المنتج إلا بعد اجتيازه الفحص.

ظروف الاستخدام والتطبيقات النموذجية

مناسب للخطوط ≤200km/h وللخطوط 200~250km/h (توريد على فئات). ويُستخدم نمطياً في وصل نقاط جهاز دعم الذراع الكابولي، ويتكامل مع الذراع الأفقي والذراع المائل والدعامات وغيرها.

اختيار الطراز والخدمات

تقدّم الشركة خدمة متكاملة تشمل حساب اختيار الطراز وتأكيد المخططات والتوريد بالجملة والإشراف الفني في الموقع، ويمكنها تقديم توصيات بالمواصفات والطرازات وحلول مخصّصة وفق ظروف الخط ومخططات التجميع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
