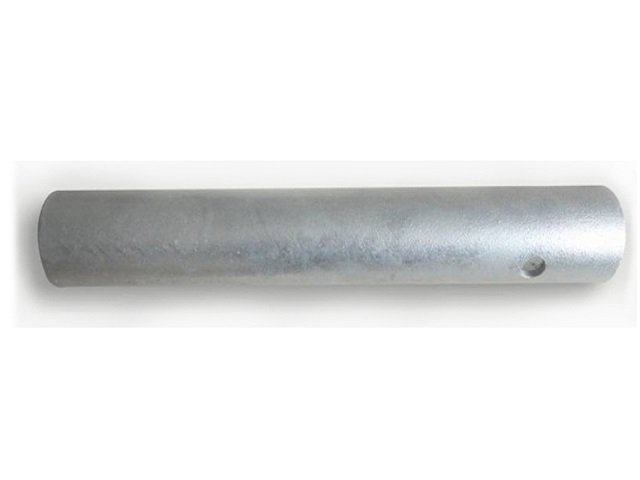

الذراع الأفقي 1-1 (1-1AG60/1-1AL70)

الذراع الأفقي لشبكة التلامس العلوية في السكك الحديدية المكهربة (1-1AG60/1-1AL70)، ويُستخدم لحمل التعليق العلوي ونقل الأحمال.

مطابق لمتطلبات المعيار TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم الذراع الكابولي»، وتُصنَّع البنية وأبعاد التوصيل وفق الشروط الفنية للاعتماد، وتُستخدم بالتكامل مع المكونات القياسية لنظام شبكة التلامس.

نظرة عامة على المنتج

الذراع الأفقي هو العنصر الحامل الأفقي الأنبوبي في جهاز دعم الذراع الكابولي؛ يُوصَل أحد طرفيه بعازل العمود عبر مكونات مثل العروة الأنبوبية المفردة، ويُجهَّز الطرف الآخر بمقعد الحبل الحامل لسند الحبل الحامل، ويشكّل مع الذراع المائل عبر وصلة الذراع الكابولي والدعامة بنية مثلثية مستقرة تتحمل معًا الأحمال الرأسية والأفقية الناتجة عن التعليق العلوي. ويستخدم الطراز 1-1AL70 من العائلة نفسها أنبوب سبيكة ألومنيوم φ70×6 (6082-T6)، بالتكامل مع مكونات الأذرع الكابولية الألومنيومية مثل مقعد الحبل الحامل 1-4AL70، ويُستخدم في الأنظمة التي تزيد سرعتها عن 250km/h ولا تتجاوز 350km/h. وقد حصلت الشركة على اعتماد منتجات السكك الحديدية CRCC.

الخصائص الفنية

• قطر الأنبوب Φ60، متوافق للاستخدام مع المكونات القياسية للقطر نفسه مثل مقعد الحبل الحامل والعروة الأنبوبية المفردة ووصلة الدعامة
• استقامة جيدة للعنصر وحالة إجهاد مدروسة، مما يسهّل التجميع المسبق للذراع الكابولي والضبط في الموقع
• معالجة سطحية مقاومة للتآكل على كامل السطح، تلائم بيئة التشغيل الخارجي الطويل الأمد
• توحيد مواقع فتحات التوصيل في الطرفين يسهّل التجميع المسبق بالجملة والتركيب التبادلي

المعايير المطبقة ومراقبة الجودة

يُنفَّذ المنتج وفق المعيار TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم الذراع الكابولي»، وتخضع الشركة لاعتماد منتجات السكك الحديدية CRCC ونظام إدارة الجودة ISO9001، وتُجرى لكل دفعة عملية فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء الإنتاج وفحص المنتج النهائي قبل التسليم، ويُسلَّم بعد اجتيازه الفحص.

ظروف التشغيل والتطبيقات النموذجية

مناسب للخطوط التي تبلغ سرعتها ≤200km/h والخطوط من 200 إلى 250km/h (توريد بفئات). ويُستخدم نموذجيًا في تجميع أذرع الأعمدة الكابولية لشبكة التلامس في المقاطع البينية للخط الرئيسي وساحات المحطات، بالتكامل مع الذراع المائل والدعامة ومقعد الحبل الحامل لتكوين جهاز دعم ذراع كابولي متكامل.

اختيار الطراز والخدمات

تقدّم الشركة خدمة متكاملة تشمل حسابات اختيار الطراز وتأكيد المخططات والتوريد بالجملة والإرشاد الفني في الموقع، ويمكنها تقديم اقتراحات بشأن الطراز والمواصفات وحلول مخصصة وفق ظروف الخط ومخططات التجميع. للدعم الفني والاستفسارات التجارية يُرجى الاتصال على 0375-6051688.
