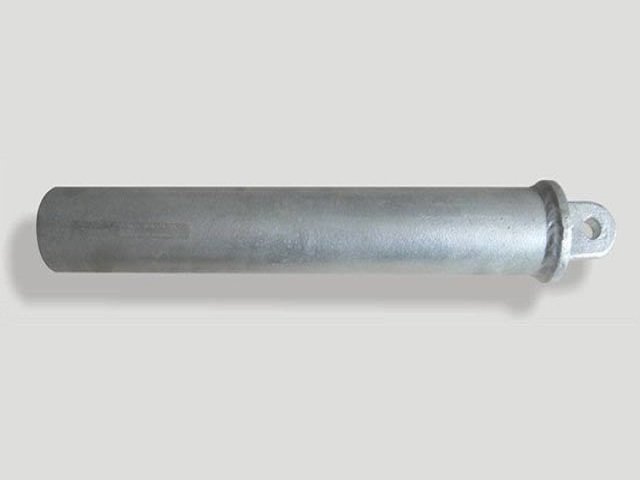

ذراع كابولي مائل 1-2 (1-2BG60/1-2AL70)

الذراع الكابولي المائل (1-2BG60/1-2AL70) المخصص لشبكة التلامس العلوية في السكك الحديدية المكهربة، ويُستخدم لتحمّل الأحمال الواردة من أنبوب تحديد الموضع وسلك التلامس وتثبيت استقرار هيكل الذراع.

يستوفي متطلبات TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم الذراع الكابولي»، وتُصنَّع البنية وأبعاد التوصيل وفق الشروط الفنية المعتمدة، ويُستخدم بالتكامل مع المكونات القياسية لنظام شبكة التلامس.

نظرة عامة على المنتج

الذراع الكابولي المائل عضو إنشائي أنبوبي مائل يتحمّل الأحمال في جهاز دعم الذراع الكابولي؛ يتصل طرفه السفلي بالقاعدة الجانبية للعمود وبالعازل، ويتصل طرفه العلوي بالذراع الأفقي عبر وصلة الذراع، كما يتصل بأنبوب الدعم عبر وصلة الدعم، فيشكّل مع الذراع الأفقي هيكلاً مثلثياً مستقراً لحمل الأحمال ويوفّر مرجعاً لتركيب جهاز تحديد الموضع. ويُستخدم الطراز 1-2AL70 من السلسلة نفسها أنبوباً من سبيكة الألومنيوم φ70×6 (6082-T6) في أنظمة الأذرع الكابولية الألومنيومية للسرعات 250km/h＜v≤350km/h. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC.

الخصائص الفنية

• قطر الأنبوب Φ60، ويتكامل مع وصلة الذراع وحلقة تحديد الموضع ووصلة الدعم وغيرها من المكونات
• التوزيع المائل يحقّق توزيعاً سليماً للأحمال ويُحسّن بشكل ملحوظ صلابة هيكل الذراع الكابولي واستقراره الكلي
• معالجة سطحية كاملة مقاومة للتآكل تناسب بيئات التشغيل الخارجية الطويلة الأمد
• تتوافق مواضع الثقوب مع المكونات القياسية، ما يسهّل التجهيز المسبق والتركيب والتعديل لاحقاً

المعايير المطبّقة وضبط الجودة

يُصنَّع المنتج وفق TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم الذراع الكابولي»، وتخضع الشركة لاعتماد المنتجات للسكك الحديدية CRCC ولنظام إدارة الجودة ISO 9001؛ ويُجرى فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء الإنتاج وفحص المنتج النهائي قبل الشحن دفعةً بدفعة، ولا يُسلَّم المنتج إلا بعد اجتيازه الفحص.

ظروف الاستخدام والتطبيقات النموذجية

مناسب للخطوط ≤200km/h وللخطوط 200~250km/h (توريد على فئات). ويُستخدم نمطياً في تجميع الأذرع الكابولية على أعمدة المقاطع بين المحطات وفي الساحات، ويشكّل مع الذراع الأفقي وأنبوب الدعم وجهاز تحديد الموضع هيكل دعم متكاملاً لشبكة التلامس.

اختيار الطراز والخدمات

تقدّم الشركة خدمة متكاملة تشمل حساب اختيار الطراز وتأكيد المخططات والتوريد بالجملة والإشراف الفني في الموقع، ويمكنها تقديم توصيات بالمواصفات والطرازات وحلول مخصّصة وفق ظروف الخط ومخططات التجميع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
