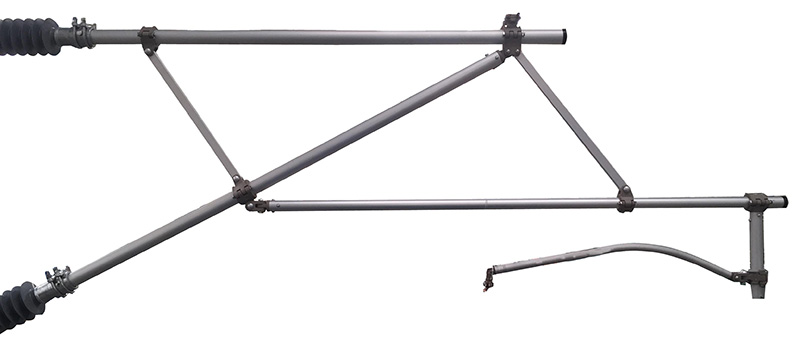

جهاز دعم الذراع الكابولي الموحّد المبسّط من سبيكة الألومنيوم (التوريد وفق أرقام الرسومات التصميمية)
300~350km/h
المواصفات الفنية
| الطراز | منتجات مسلسلة (التوريد وفق أرقام الرسومات التصميمية) |
|---|---|
| المعيار | TB/T 2075 «مكونات شبكة التلامس للسكك الحديدية المكهربة» والمتطلبات التقنية للتوحيد المبسّط |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | ذراع كابولي من سبيكة الألومنيوم/أنبوب فولاذي مجلفن بالغمس الساخن، ووصلات مطروقة |
| التركيب | تركيب على جانب العمود عبر سلسلة عوازل، بهيكل مشترك من ذراع أفقي وذراع مائل |
جهاز دعم الذراع الكابولي الموحّد المبسّط من سبيكة الألومنيوم مخصص للسكك الحديدية المكهربة عالية السرعة 300~350km/h في الخطوط المخصصة للركاب، وكذلك للسكك الحديدية المكهربة التي لا تتجاوز سرعتها 300km/h.
| نطاق التطبيق | جهاز دعم الذراع الكابولي الموحّد المبسّط من سبيكة الألومنيوم مخصص للسكك الحديدية المكهربة عالية السرعة 300~350km/h في الخطوط المخصصة للركاب، وكذلك للسكك الحديدية المكهربة التي لا تتجاوز سرعتها 300km/h. |
| مكونات الجهاز | ذراع كابولي أفقي، وذراع كابولي مائل، ومقعد الحبل الحامل المركب، ووصلة دعم، ودعامة من سبيكة الألومنيوم، وغيرها. |
نظرة عامة على المنتج
تُنتج شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة جهاز دعم الذراع الكابولي الموحّد المبسّط من سبيكة الألومنيوم، وهو مخصص للسكك الحديدية المكهربة عالية السرعة 300~350km/h في الخطوط المخصصة للركاب، وكذلك للسكك الحديدية المكهربة التي لا تتجاوز سرعتها 300km/h. ويتكون الجهاز من ذراع كابولي أفقي وذراع كابولي مائل ومقعد الحبل الحامل المركب ووصلة دعم ودعامة من سبيكة الألومنيوم وغيرها.
الخصائص التقنية
- مقطع من سبيكة الألومنيوم خفيف الوزن ولا يحتاج إلى صيانة ضد التآكل
- هيكل مدمج يرفع كفاءة التركيب
- متوافق مع مختلف أنواع الأعمدة وأجهزة تحديد الموضع
- تصميم موحّد يضمن قابلية تبادل عالية بين المكونات
المعايير المطبقة ومراقبة الجودة
يُصنّع المنتج وفق TB/T 2075 «مكونات شبكة التلامس للسكك الحديدية المكهربة» والمتطلبات التقنية للتوحيد المبسّط؛ وتلبي متانة الهيكل الكلي حالات التحميل المشتركة القصوى للجليد المتراكم وحمل الرياح. وتُصنّع وصلات التثبيت بعملية الطرق، ما يمنحها مقاومة جيدة للإجهاد المتكرر. كما تلبي مسافة العزل مع العوازل المرافقة متطلبات منظومة 25kV. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC وشهادة نظام إدارة الجودة ISO9001، ويُسلَّم كل منتج (دفعة) بعد اجتيازه اختبار الفحص النهائي في المصنع.
ظروف التشغيل والتطبيقات النموذجية
مناسب لهياكل دعم شبكة التلامس في الخطوط الرئيسية وساحات المحطات، حيث يتحمل أحمال التعليق وأحمال الرياح والاهتزازات. وتشمل سيناريوهات التطبيق النموذجية: المقاطع بين المحطات في الخط الرئيسي، وساحات المحطات متعددة المسارات، ومقاطع الجسور، والقطار الحضري العلوي.
اختيار الطراز والخدمة
يمكننا تقديم التحقق من اختيار الطراز والتصنيع وفق مواصفات خاصة استناداً إلى ظروف الخط ومعاملات التشغيل. ويُصنّع المنتج وفق متطلبات اعتماد المنتجات للسكك الحديدية CRCC ونظام إدارة الجودة ISO9001، وتُتحقق المؤشرات الرئيسية جميعها من خلال الفحص النهائي في المصنع واختبار النمط. للاستشارة بشأن اختيار الطراز وطلب عرض السعر يرجى الاتصال على 0375-6051688.
الأداء
ظروف التشغيل
مناسب لهياكل دعم شبكة التلامس في الخطوط الرئيسية وساحات المحطات، ويتحمل أحمال التعليق وأحمال الرياح والاهتزازات.
الأداء الميكانيكي
تلبي متانة الهيكل الكلي حالات التحميل المشتركة القصوى للجليد المتراكم وحمل الرياح؛ وتُصنّع وصلات التثبيت بعملية الطرق ما يمنحها مقاومة جيدة للإجهاد المتكرر.
الأداء الكهربائي
تلبي مسافة العزل مع العوازل المرافقة متطلبات منظومة 25kV.
التطبيقات
المقطع بين المحطات في الخط الرئيسي
تعتمد أعمدة المقطع بين المحطات في الخط الرئيسي جهاز دعم الذراع الكابولي الموحّد المبسّط من سبيكة الألومنيوم لحمل تعليق سلك التلامس.
ساحة المحطة متعددة المسارات
يتلاءم الجهاز في ساحات المحطات مع توزيعات التعليق على المسارات المتعددة.
مقطع الجسر
يُركّب الجهاز في مقاطع الجسور على أساسات خاصة.
القطار الحضري العلوي
تطبيق خفيف الوزن للجهاز في خطوط القطار الحضري العلوي.
