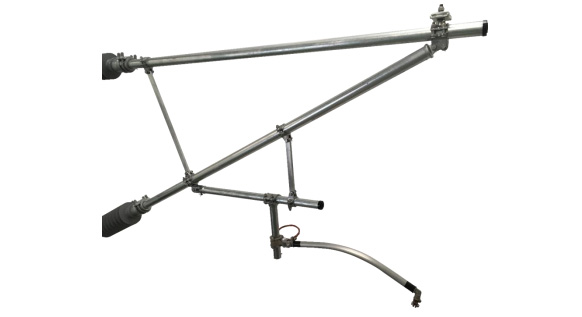

جهاز دعم ذراع الكابولي الفولاذي بالتصميم المبسّط الموحّد (التوريد حسب رقم الرسم التصميمي)

يناسب جهاز دعم ذراع الكابولي الفولاذي بالتصميم المبسّط الموحّد الخطوط المخصصة للركاب في السكك الحديدية المكهربة بسرعة 300~350km/h، وكذلك السكك الحديدية المكهربة دون 300km/h.

نظرة عامة على المنتج

يُعدّ جهاز دعم ذراع الكابولي الفولاذي بالتصميم المبسّط الموحّد أحد المنتجات الرئيسية في سلسلة أجهزة دعم ذراع الكابولي التي تنتجها شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة، وهو مناسب للخطوط المخصصة للركاب في السكك الحديدية المكهربة بسرعة 300~350km/h وكذلك للسكك الحديدية المكهربة دون 300km/h. وتشمل مكوناته: الذراع الأفقي، الذراع المائل، مقعد الحبل الحامل المركّب مزدوج الأخاديد، دعامة ذراع الكابولي، وصلة ذراع الكابولي، وصلة الدعم، أغطية الأنابيب وغيرها.

الخصائص الفنية

• تصميم مبسّط موحّد يوفّر قابلية تبادل عالية للمكونات
• الطراز المصنوع من سبيكة الألومنيوم خفيف الوزن ولا يحتاج إلى صيانة ضد التآكل
• البنية المدمجة ترفع كفاءة التركيب
• يتوافق مع مختلف أنواع الأعمدة وأجهزة تحديد الموضع

المعيار المطبَّق ومراقبة الجودة

يُصنَّع المنتج وفق TB/T 2075 «مكونات شبكة التلامس للسكك الحديدية المكهربة» ومتطلبات التصميم المبسّط الموحّد، وتستوفي مقاومة البنية الكلية الحالات المركّبة لأقصى حمل جليد وأحمال الرياح؛ وتُصنع وصلات التثبيت بعملية الطرق، ما يمنحها مقاومة جيدة للتعب. وتستوفي مسافة عزل العوازل المرافقة متطلبات نظام 25kV. والشركة حاصلة على اعتماد المنتجات للسكك الحديدية CRCC وشهادة نظام إدارة الجودة ISO9001، ويُسلَّم كل منتج (دفعة) بعد اجتيازه فحص ما قبل التسليم.

ظروف التشغيل والتطبيقات النموذجية

مناسب لهياكل دعم شبكة التلامس في الخطوط الرئيسية وساحات المحطات، ويتحمل أحمال التعليق وأحمال الرياح والاهتزازات. وتشمل سيناريوهات التطبيق النموذجية: المقاطع الخطية الرئيسية، والساحات متعددة المسارات في المحطات، والمقاطع الجسرية، والمسارات المرتفعة للنقل الحضري.

الاختيار والخدمات

تقدّم الشركة خدمات متكاملة تشمل حسابات الاختيار وتأكيد الرسومات والتوريد بالكميات الكبيرة والإرشاد الفني في الموقع؛ ويخضع المنتج لاعتماد CRCC ولنظام إدارة الجودة ISO9001، وتتوفر الطرازات القياسية في المخزون، وتُسلَّم الطلبات الكبيرة في مواعيدها وفق مدة العقد. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
