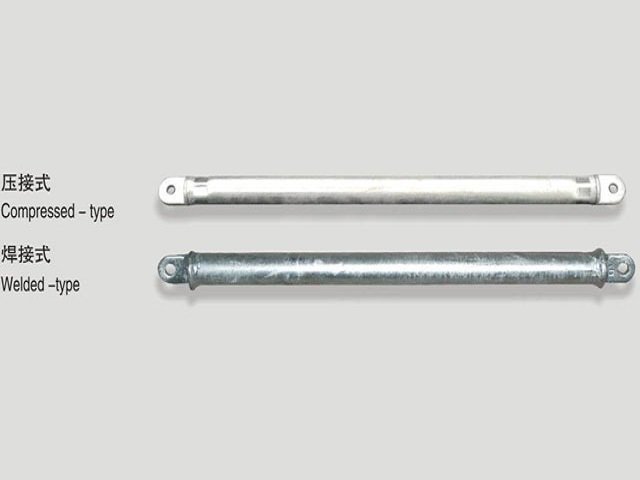

1-5 دعامة (1-5AG34/1-5AG48/1-5AL42)

دعامة ذراع الكابولي لشبكة التلامس في السكك الحديدية المكهربة (1-5AG34/1-5AG48/1-5AL42)، تُستخدم لربط الذراع الأفقي بالذراع المائل لتشكيل مثلث مستقر.

يستوفي متطلبات TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم ذراع الكابولي»، وتُصنع الأبعاد الهيكلية وأبعاد التوصيل وفق الشروط الفنية للاعتماد، ويُستخدم بالتنسيق مع المكونات القياسية لنظام شبكة التلامس.

نظرة عامة على المنتج

الدعامة هي العنصر المائل في جهاز دعم ذراع الكابولي؛ ويُوصل طرفاها عبر وصلتي الدعم بالذراع الأفقي والذراع المائل على التوالي، فتقفل الأنبوبين الرئيسيين في بنية مثلثية مستقرة هندسيًا، وترفع بشكل ملحوظ صلابة ذراع الكابولي الكلية وتحدّ من الاهتزازات والإزاحات أثناء التشغيل. والشركة حاصلة على اعتماد المنتجات للسكك الحديدية CRCC.

الخصائص الفنية

• تتوفر بمواصفات Φ34 وΦ48 وAL42 (سبيكة ألومنيوم بقطر φ42)، وتتوافق مع وصلة الدعم
• ثقوب التوصيل عند الطرفين قابلة للضبط لتناسب أبعاد تجميع الأعمدة المختلفة
• صلابة عالية للأنبوب تحدّ بفعالية من اهتزاز بنية ذراع الكابولي
• معالجة سطحية ضد التآكل تناسب بيئة التشغيل الخارجي الطويل الأمد

المعيار المطبَّق ومراقبة الجودة

يُصنَّع المنتج وفق TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم ذراع الكابولي»، وتخضع الشركة لاعتماد المنتجات للسكك الحديدية CRCC ولنظام إدارة الجودة ISO9001؛ ويُجرى فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء الإنتاج وفحص المنتج النهائي قبل التسليم على كل دفعة، ولا يُسلَّم المنتج إلا بعد اجتيازه الفحص.

ظروف التشغيل والتطبيقات النموذجية

مناسب للخطوط ذات السرعة ≤200km/h و200~250km/h (توريد مصنَّف حسب الفئة). ويُستخدم نموذجيًا في البنية المثلثية المستقرة لجهاز دعم ذراع الكابولي، بالتنسيق مع وصلة الدعم ووصلة ذراع الكابولي وغيرها.

الاختيار والخدمات

تقدّم الشركة خدمات متكاملة تشمل حسابات الاختيار وتأكيد الرسومات والتوريد بالكميات الكبيرة والإرشاد الفني في الموقع، ويمكنها تقديم توصيات بالطرازات والمواصفات وحلول مخصصة وفق ظروف الخط ورسومات التجميع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
