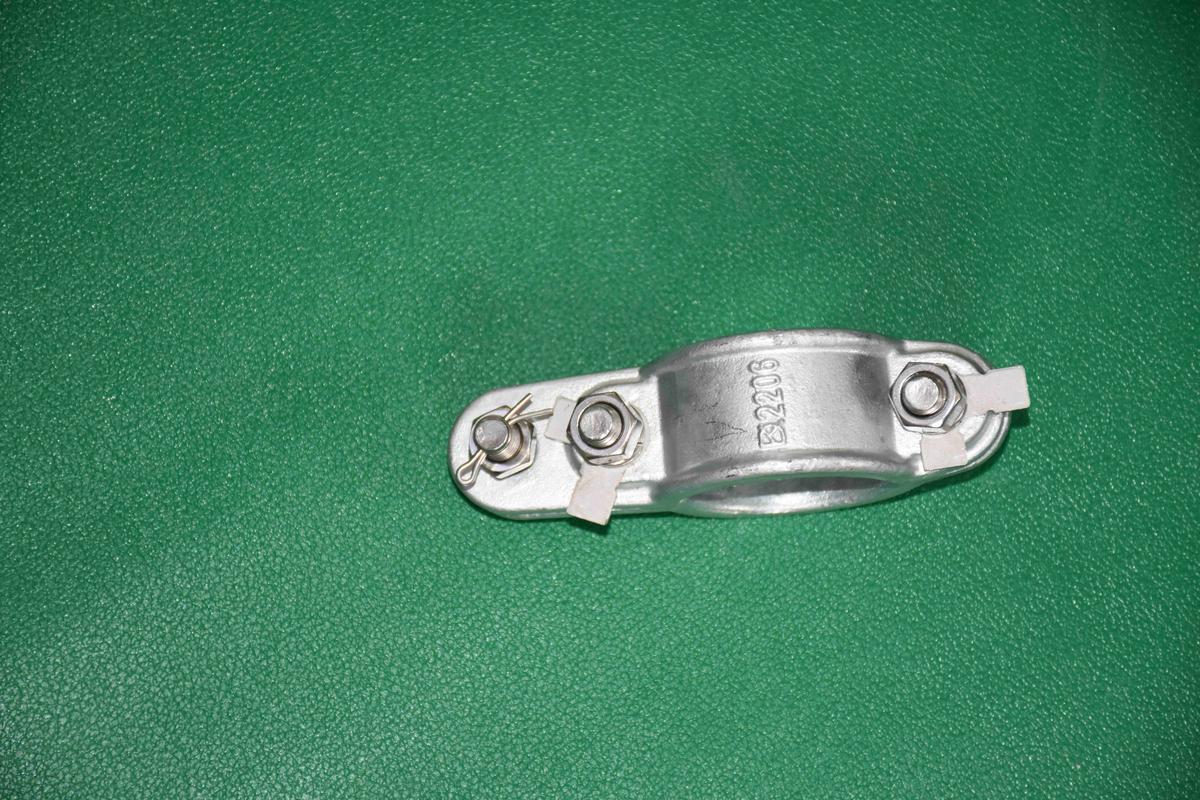

1-6 وصلة دعم (1-6AG48/1-6AG60/1-6BL70)
المواصفات الفنية
| الطراز | 1-6AG48، 1-6AG60، 1-6BL70 |
|---|---|
| رقم الرسم | 1-6AG |
| المعيار | TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم ذراع الكابولي» |
| التركيب | يُركَّب في طرفي أنبوب الدعم لربط الدعامة بالذراعين الأفقي والمائل |
وصلة دعم شبكة التلامس في السكك الحديدية المكهربة (1-6AG48/1-6AG60/1-6BL70)، تُستخدم لربط أنبوب الدعم بالذراع الأفقي والذراع المائل.
يستوفي متطلبات TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم ذراع الكابولي»، وتُصنع الأبعاد الهيكلية وأبعاد التوصيل وفق الشروط الفنية للاعتماد، ويُستخدم بالتنسيق مع المكونات القياسية لنظام شبكة التلامس.
نظرة عامة على المنتج
تُركَّب وصلة الدعم في طرف أنبوب الدعم، وتتصل بأنبوب الدعم وبالأنبوب الرئيسي لذراع الكابولي عبر الطوق المطوِّق وثقوب المفصل، ويسمح تصميمها متعدد الثقوب بضبط طول الدعم وفق أبعاد تجميع العمود، بما يضمن مطابقة حالة الإجهاد في البنية المثلثية لذراع الكابولي لمتطلبات التصميم. ويُستخدم الطراز 1-6BL70 من السلسلة نفسها مع ذراع كابولي من سبيكة الألومنيوم بقطر φ70 في أنظمة ذراع الكابولي المصنوعة من سبيكة الألومنيوم للسرعات 250km/h＜v≤350km/h. والشركة حاصلة على اعتماد المنتجات للسكك الحديدية CRCC.
الخصائص الفنية
- تتوفر بمواصفتي توصيل Φ48 وΦ60، وتتوافق مع أنابيب الدعم وأنابيب ذراع الكابولي
- تصميم متعدد الثقوب للضبط يلبي احتياجات أبعاد التجميع المختلفة
- تلاصق تام لسطح الطوق المطوِّق وإحكام موثوق للبراغي
- معالجة الجسم ضد التآكل تلبي متطلبات التشغيل الخارجي الطويل الأمد
المعيار المطبَّق ومراقبة الجودة
يُصنَّع المنتج وفق TB/T 2075.1-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: جهاز دعم ذراع الكابولي»، وتخضع الشركة لاعتماد المنتجات للسكك الحديدية CRCC ولنظام إدارة الجودة ISO9001؛ ويُجرى فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء الإنتاج وفحص المنتج النهائي قبل التسليم على كل دفعة، ولا يُسلَّم المنتج إلا بعد اجتيازه الفحص.
ظروف التشغيل والتطبيقات النموذجية
مناسب للخطوط ذات السرعة ≤200km/h والخطوط 200~250km/h (توريد مصنَّف حسب الفئة). ويُستخدم نموذجيًا في توصيل العُقد عند طرفي أنبوب الدعم ضمن جهاز دعم ذراع الكابولي.
الاختيار والخدمات
تقدّم الشركة خدمات متكاملة تشمل حسابات الاختيار وتأكيد الرسومات والتوريد بالكميات الكبيرة والإرشاد الفني في الموقع، ويمكنها تقديم توصيات بالطرازات والمواصفات وحلول مخصصة وفق ظروف الخط ورسومات التجميع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
