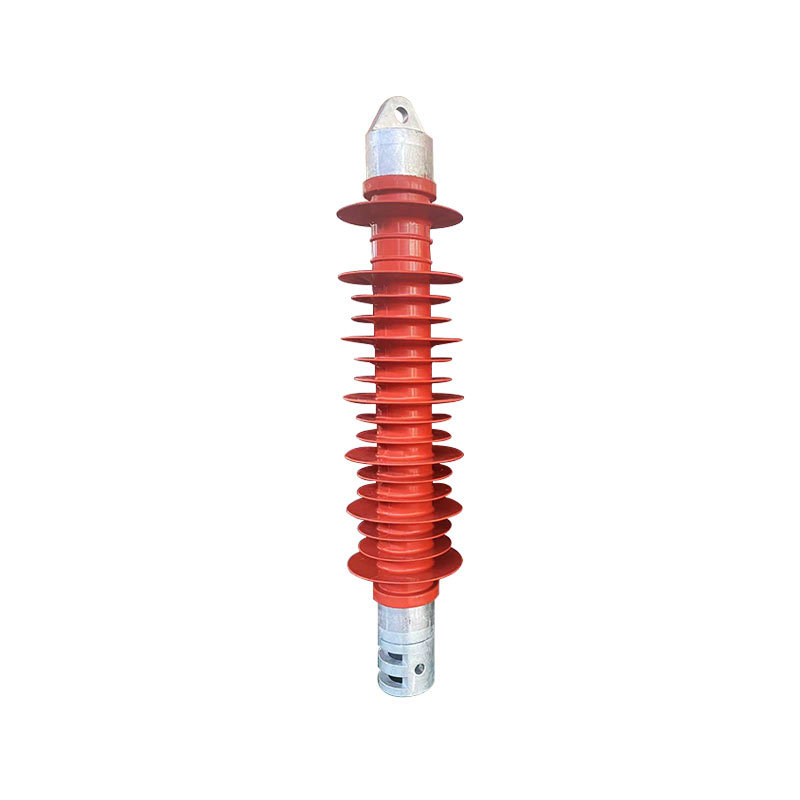

العوازل القضيبية المركبة من سلسلة FQX/FQB
سلسلة FQX/FQB 25~27.5kV
المواصفات الفنية
| الطراز | FQX/FQB |
|---|---|
| المعيار | GB/T 11030-2008، سلسلة TB/T 3199 «عوازل شبكة التلامس في السكك الحديدية المكهربة» |
| الجهد المقنن | منظومة شبكة تلامس 25kV |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | جسم عازل خزفي عالي المتانة أو مطاط سيليكون مركب، ساق فولاذية بغلاف زنك |
| التركيب | تركيب معلّق على الذراع الكابولي وعند تحديد الموضع ونقاط تثبيت الشد |
يُصنع العازل القضيبي المركب من غلاف عازل من مطاط السيليكون وقضيب قلب، ويتميز بخفة الوزن وجودة الأداء المضاد للتلوث والاستغناء عن التنظيف الدوري، ويُصنّع وفق المعيار TB/T 3199.2-2018. دلالة الرموز: FQ — عازل مركب؛ X — نوع التعليق؛ B — قضيبي. جهد التحمل لصدمة الصواعق ≥270~310kV، وجهد التحمل الجاف عند تردد القدرة ≥160~190kV.
| الطراز | الجهد المقنن | الارتفاع الهيكلي (mm) | أدنى مسافة قوس كهربائي (mm) | أدنى مسافة زحف سطحي اسمية (mm) | الحمل المقنن |
|---|---|---|---|---|---|
| FQX1-25/100 | 25kV | 700±20 | 500 | 1600 | شد 100kN |
| FQX2-25/100 | 25kV | 700±20 | 500 | 1200 | شد 100kN |
| FQB-25/40 | 25kV | 700±20 | 500 | 1200 | انحناء 40kN |
| FQB-25/8 | 25kV | 850±20 | 490 | 1200/150 | انحناء 8kN |
| FQB-25/12 | 25kV | 760±20 | 520 | 1400 | انحناء 12kN |
طرازات شائعة أخرى من العوازل المركبة: قضيبي معلّق أحادي العزل: FQX-25/100QT، FQX-25/100QH، FQX-25/120QT؛ قضيبي معلّق لتحديد الموضع: FQD-27.5/100HY، FQDJ-27.5/100HY؛ قضيبي عمودي: FQZ-27.5/16-160. مثال على دلالة الطراز: FQBS27.5/16-1600 يعني عازلًا لأذرع كابولية بعزل مزدوج، وجهد 27.5kV، وحمل انحناء 16kN، ومسافة زحف سطحي 1600mm.
الأداء
ظروف التشغيل
مناسب للمقاطع ذات مستويات التلوث المختلفة، ويؤدي وظيفتين في آن واحد: تحمل الأحمال الميكانيكية والعزل الكهربائي.
الأداء الميكانيكي
تتوفر درجات حمل انحناء من 8~20kN بالكامل، ويخضع كل جسم عازل لاختبار حمل ميكانيكي على حدة؛ أما النوع المركب فيقاوم الصدمات ولا يتشظى.
الأداء الكهربائي
تستوفي جهود التحمل الجاف/الرطب عند تردد القدرة، وجهد التحمل لصدمة الصواعق، ومسافة الزحف السطحي متطلبات TB/T 3199، ويتميز النوع ذو العزل المزدوج بموثوقية أعلى.
التطبيقات
تعليق الذراع الكابولي على الخط الرئيسي
يُستخدم العازل القضيبي المركب في الذراع الكابولي على الخط الرئيسي لعزل الأجزاء الحاملة للجهد عن العمود.
المقاطع الساحلية شديدة التلوث
تُختار في المقاطع الساحلية شديدة التلوث عوازل قضيبية مركبة ذات مسافة زحف سطحي كبيرة لمنع الوميض الناتج عن التلوث.
العزل عند نقطة تثبيت الشد
يؤدي العازل القضيبي المركب عند نقطة تثبيت الشد وظيفتي تحمل الشد والعزل في آن واحد.
المناطق شديدة البرودة
يتميز الجسم العازل للعازل القضيبي المركب في المقاطع شديدة البرودة بمقاومة مستقرة لدورات التجمد والذوبان.
