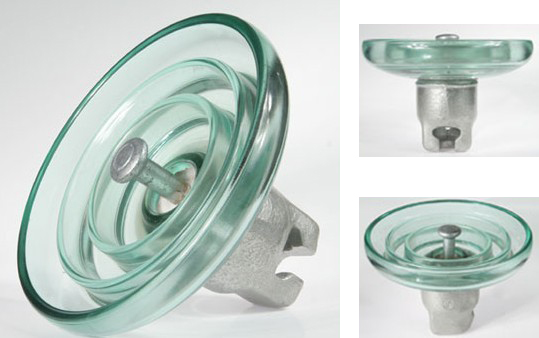

سلسلة LXP/LXWP للعوازل الزجاجية المعلّقة
سلسلة LXP/LXWP بقوة 70~80kN
المواصفات الفنية
| الطراز | LXP/LXWP |
|---|---|
| المعيار | GB/T 11030-2008 وسلسلة TB/T 3199 «عوازل شبكة التلامس في السكك الحديدية المكهربة» |
| الجهد المقنن | نظام شبكة تلامس 25kV |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | جسم عازل من الخزف عالي المقاومة أو مطاط السيليكون المركب، ودبوس فولاذي بغلاف زنك |
| التركيب | تركيب معلّق على الذراع الكابولي وفي نقاط التحديد ونقاط التثبيت السفلي |
تُستخدم العوازل الزجاجية المعلّقة أساسًا لعزل التعليق في شبكة التلامس، وتتميز بطول العمر والانكسار الذاتي عند القيمة الصفرية. LXP — عازل زجاجي معلّق من النوع القياسي؛ LXWP — عازل زجاجي معلّق من النوع المقاوم للتلوث.
| طراز العازل | رقم الرسم | القطر الاسمي D(mm) | ارتفاع البنية H(mm) | مسافة الزحف السطحي الاسمية (mm) | حمل الكسر الميكانيكي المقنن (kN) | جهد التحمل لصدمة الصواعق (kV) | الوزن (kg) |
|---|---|---|---|---|---|---|---|
| LXP-70T | 15 | 255 | 146 | 320 | 70 | 100 | 4.4 |
| LXWP-70T | 16 | 255 | 146 | 400 | 70 | 110 | 5 |
| LXWP1-70T | 16 | 280 | 146 | 450 | 70 | 125 | 5.5 |
| LXP-80T | 15 | 255 | 146 | 320 | 80 | 100 | 4 |
| LXWP-80T | 16 | 255 | 146 | 400 | 80 | 110 | 5 |
| LXWP1-80T | 16 | 280 | 146 | 450 | 80 | 125 | 5.5 |
الأداء
ظروف التشغيل
مناسب للمقاطع ذات درجات تلوث مختلفة، ويتحمّل الحمل الميكانيكي والعزل الكهربائي في آن واحد.
الأداء الميكانيكي
درجات حمل الانحناء 8~20kN متوفرة بالكامل، ويخضع كل جسم خزفي لاختبار حمل ميكانيكي على حدة؛ والنوع المركب مقاوم للصدمات ولا يتشظى.
الأداء الكهربائي
جهد التحمل الجاف/الرطب عند تردد القدرة وجهد التحمل لصدمة الصواعق ومسافة الزحف السطحي تفي بمتطلبات TB/T 3199، والنوع مزدوج العزل أعلى موثوقية.
التطبيقات
التعليق على أذرع الخط الرئيسي
تستخدم أذرع الخط الرئيسي عوازل زجاجية معلّقة لعزل الأجزاء المكهربة عن الأعمدة.
المقاطع الساحلية شديدة التلوث
تُختار في المقاطع الساحلية شديدة التلوث عوازل زجاجية معلّقة بمسافة زحف سطحي كبيرة لمنع الوميض التلوثي.
العزل عند نقاط التثبيت السفلي
تتحمّل العوازل الزجاجية المعلّقة عند نقاط التثبيت السفلي الشدّ والعزل في آن واحد.
المناطق شديدة البرودة
تتميز العوازل الزجاجية المعلّقة في المقاطع شديدة البرودة بثبات أدائها ضد التجمد والذوبان.
