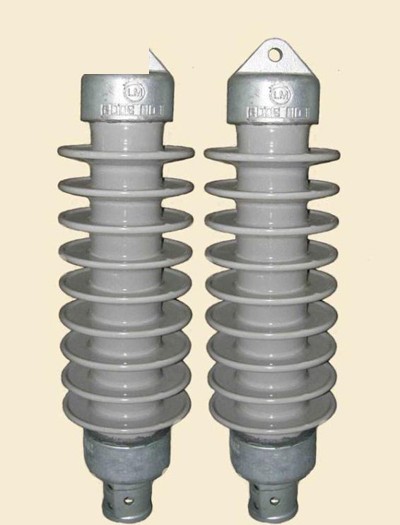

عازل خزفي قضيبي معلّق QX27.5
سلسلة QX27.5 27.5kV
المواصفات الفنية
| الطراز | QX27.5 |
|---|---|
| المعيار | GB/T 11030-2008 وسلسلة TB/T 3199 «عوازل شبكة التلامس في السكك الحديدية المكهربة» |
| الجهد المقنن | نظام شبكة تلامس 25kV |
| مسافة التسرب | 1400mm |
| حمل الكسر الشدي | 70kN |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | جسم عازل من الخزف عالي المقاومة أو مطاط السيليكون المركب، ودبوس فولاذي بغلاف زنك |
| التركيب | تركيب معلّق على الذراع الكابولي وفي نقاط التحديد ونقاط التثبيت السفلي |
تُستخدم العوازل الخزفية القضيبية المعلّقة في مواضع العزل المعلّق بشبكة التلامس في السكك الحديدية المكهربة، وتتحمّل حمل الشدّ. ومثال الطراز: QX27.5/70-1400 يعني عازلًا خزفيًا قضيبيًا معلّقًا بجهد مقنن 27.5kV، وحمل كسر بالشدّ 70kN، ومسافة زحف سطحي 1400mm. ويُنفَّذ وفق المعيارين TB/T 3199.1-2018 وGB/T 11030-2008.
| مثال الطراز | QX27.5/70-1400 |
| الجهد المقنن | 27.5kV |
| حمل الكسر بالشدّ | 70kN |
| مسافة الزحف السطحي | 1400mm |
| المعيار المطبَّق | TB/T 3199.1-2018 وGB/T 11030-2008 |
الأداء
ظروف التشغيل
مناسب للمقاطع ذات درجات تلوث مختلفة، ويتحمّل الحمل الميكانيكي والعزل الكهربائي في آن واحد.
الأداء الميكانيكي
درجات حمل الانحناء 8~20kN متوفرة بالكامل، ويخضع كل جسم خزفي لاختبار حمل ميكانيكي على حدة؛ والنوع المركب مقاوم للصدمات ولا يتشظى.
الأداء الكهربائي
جهد التحمل الجاف/الرطب عند تردد القدرة وجهد التحمل لصدمة الصواعق ومسافة الزحف السطحي تفي بمتطلبات TB/T 3199، والنوع مزدوج العزل أعلى موثوقية.
التطبيقات
التعليق على أذرع الخط الرئيسي
تستخدم أذرع الخط الرئيسي العوازل الخزفية القضيبية المعلّقة لعزل الأجزاء المكهربة عن الأعمدة.
المقاطع الساحلية شديدة التلوث
تُختار في المقاطع الساحلية شديدة التلوث عوازل خزفية قضيبية معلّقة بمسافة زحف كبيرة لمنع الوميض التلوثي.
العزل عند نقاط التثبيت السفلي
تتحمّل العوازل الخزفية القضيبية المعلّقة عند نقاط التثبيت السفلي الشدّ والعزل في آن واحد.
المناطق شديدة البرودة
تتميز العوازل الخزفية القضيبية المعلّقة في المقاطع شديدة البرودة بثبات الجسم الخزفي ضد التجمد والذوبان.
