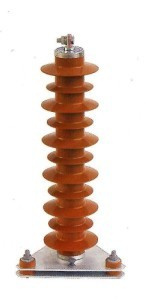

مانع الصواعق المعدني المؤكسد بلا فجوة YH5W-42/110
27.5kV الجهد المتبقي ≤110kV
المواصفات الفنية
| الطراز | YH5W-42/110 |
|---|---|
| المعيار | GB/T 11032 «مانعات الصواعق المعدنية المؤكسدة بلا فجوة للتيار المتردد» والشروط الفنية لنظام إمداد الجر |
| الجهد المقنن | 42kV (لنظام 27.5kV) |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | أقراص مقاومة من أكسيد المعدن، غلاف عازل مركب |
| التركيب | يُركَّب على رأس العمود وعند مخرج محطة الجر وعند القسم المحايد |
YH5W-42/110 هو مانع صواعق معدني مؤكسد بلا فجوة بغلاف مركب مخصص لنظام 27.5kV، بجهد متبقٍ لصدمة الصواعق ≤110kV، ومستوى جهد متبقٍ منخفض وأداء حماية متميز، وفيما يلي أهم المعاملات الفنية:
| الجهد الاسمي للنظام | 27.5kV |
| الجهد المقنن لمانع الصواعق | 42kV |
| جهد التشغيل المستمر | 31.5kV |
| الجهد المرجعي عند 1mA بالتيار المستمر | ≥60kV |
| الجهد المتبقي لصدمة الصواعق | ≤110kV |
| الجهد المتبقي لصدمة الموجة الحادة | ≤127kV |
| الجهد المتبقي لصدمة العمليات | ≤94kV |
| سعة مرور الموجة المربعة 2ms | 400A |
الأداء
ظروف التشغيل
مناسب للحماية من جهد الصدمة الناتج عن الصواعق وجهد الصدمة التشغيلية في شبكة التلامس، ويعمل تحت الجهد في الهواء الطلق لفترات طويلة.
الأداء الميكانيكي
الغلاف المركب مقاوم للتلوث وللتمزق، ومحكم الإغلاق ضد الرطوبة؛ ويتحمّل شدّ أسلاك التوصيل وأحمال الرياح.
الأداء الكهربائي
الجهد المتبقي عند التيار التفريغي الاسمي وقدرة تمرير الموجة المربعة تفي بمتطلبات GB/T 11032، والنوع المزوّد بفاصل انفصال ينفصل تلقائيًا عند حدوث عطل.
التطبيقات
مخرج محطة الجر
يحمي مانع الصواعق المعدني المؤكسد بلا فجوة YH5W-42/110 عند مخرج خط التغذية في محطة الجر من جهد الصدمة التشغيلية.
المقاطع كثيرة الصواعق
يفرّغ مانع الصواعق المعدني المؤكسد بلا فجوة YH5W-42/110 على رأس العمود في المقاطع كثيرة الصواعق جهد الصدمة الناتج عن الصواعق.
عند القسم المحايد
يحدّ مانع الصواعق المعدني المؤكسد بلا فجوة YH5W-42/110 على جانبي القسم المحايد من مقدار جهد الصدمة.
المقاطع المرتفعة للمترو
يوفر مانع الصواعق المعدني المؤكسد بلا فجوة YH5W-42/110 الحماية من الصواعق لشبكة التلامس على المقاطع المرتفعة للمترو.
