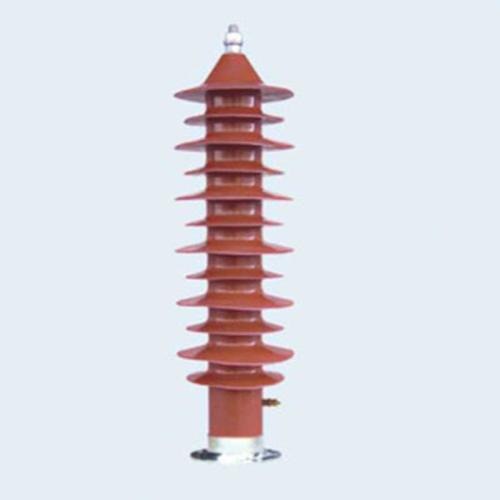

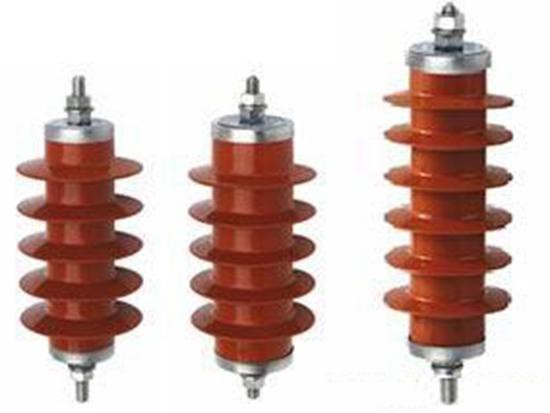

YH5W-42/120 مانعة صواعق بأكسيد المعدن دون فجوة
27.5kV، الجهد المتبقي ≤120kV
المواصفات الفنية
| الطراز | YH5W-42/120 |
|---|---|
| المعيار | GB/T 11032 «مانعات الصواعق بأكسيد المعدن دون فجوة للتيار المتردد» والمواصفات الفنية لنظام إمداد الجر الكهربائي |
| الجهد المقنن | 42kV (لأنظمة 27.5kV) |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | أقراص أكسيد المعدن المقاومة، غلاف عزل مركّب |
| التركيب | يُركَّب على قمة الأعمدة وعند مخارج محطات الجر وعند مواضع الفصل الطوري |
الطراز YH5W-42/120 هو مانعة صواعق بأكسيد المعدن دون فجوة ذات غلاف مركّب مخصصة لأنظمة 27.5kV، والجهد المتبقي لصدمة الصواعق ≤120kV، وفيما يلي المعلمات التقنية الرئيسية.
| جهد النظام الاسمي | 27.5kV |
| الجهد المقنن لمانعة الصواعق | 42kV |
| جهد التشغيل المستمر | 34kV |
| جهد المرجع عند 1mA بالتيار المستمر | ≥65kV |
| الجهد المتبقي لصدمة الصواعق | ≤120kV |
| الجهد المتبقي لصدمة الموجة الحادة | ≤138kV |
| الجهد المتبقي لصدمة التشغيل | ≤98kV |
| سعة تمرير التيار بالموجة المربعة 2ms | 400A |
الأداء
ظروف التشغيل
مناسبة للحماية من فرط الجهد الناتج عن الصواعق وفرط جهد التشغيل في شبكة التلامس العلوية، وتعمل متصلة بالجهد في الهواء الطلق لفترات طويلة.
الأداء الميكانيكي
الغلاف المركّب مقاوم للتلوث وللتمزق ومحكم الإغلاق ضد الرطوبة؛ ويتحمل شد الأسلاك وأحمال الرياح.
الأداء الكهربائي
يلبي الجهد المتبقي عند تيار التفريغ الاسمي وقدرة تمرير الموجة المربعة متطلبات GB/T 11032، وفي الطراز المزوّد بفاصل أوتوماتيكي ينفصل تلقائياً عند حدوث عطل.
التطبيقات
مخرج محطة الجر
تحمي مانعة الصواعق YH5W-42/120 بأكسيد المعدن دون فجوة عند مخرج خط التغذية في محطة الجر من فرط جهد التشغيل.
المقاطع كثيفة الصواعق
تُفرِّغ مانعة الصواعق YH5W-42/120 بأكسيد المعدن دون فجوة على قمة الأعمدة في المقاطع كثيفة الصواعق فرط الجهد الناتج عن الصواعق.
مواضع الفصل الطوري
تحدّ مانعة الصواعق YH5W-42/120 بأكسيد المعدن دون فجوة على جانبي الفصل الطوري من مقدار فرط الجهد.
المقاطع المعلّقة في النقل الحضري
توفّر مانعة الصواعق YH5W-42/120 بأكسيد المعدن دون فجوة الحماية من الصواعق لشبكة التلامس العلوية في المقاطع المعلّقة للنقل الحضري.
