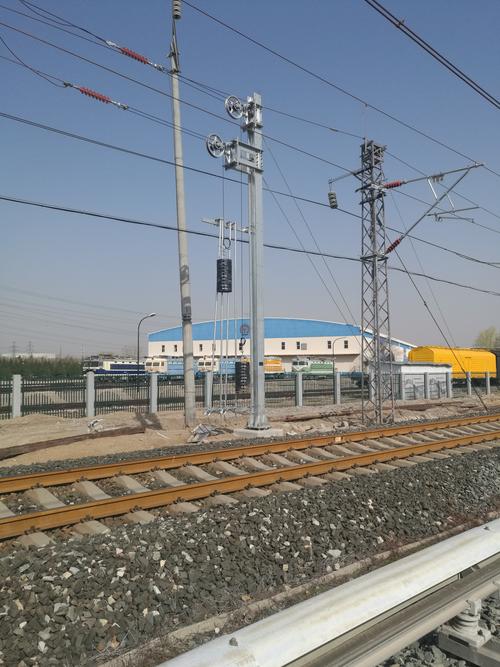

عمود تثبيت فولاذي مزوّد بحبل شدّ Gm350-250/15
مجلفن بالغمس الساخن، مخصص لمفاصل مقاطع الشد
المواصفات الفنية
| الطراز | Gm350-250/15 |
|---|---|
| المعيار | سلسلة المعايير GB/T 25020 وTB/T 2286 «أعمدة فولاذية لشبكة التلامس في السكك الحديدية المكهربة» |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | فولاذ Q235B/Q355B مجلفن بالغمس الساخن، خرسانة مسبقة الإجهاد، سبيكة ألومنيوم (للإصلاح الطارئ) |
| التركيب | تركيب بدفن مباشر أو على قاعدة بشفة، ورفع العمود كاملًا |
يشير الرمز Gm إلى عمود التثبيت الفولاذي المزوّد بحبل الشدّ، ويُستخدم في المواضع التي تحتاج إلى تثبيت إضافي بحبل شدّ مثل مفاصل مقاطع الشد ونقاط التثبيت السفلي. وفي الطراز Gm350-250/15 يدلّ 350-250 على سعة العمود في اتجاهات مختلفة (kN·m)، ويدلّ 15 على ارتفاع العمود (m). ويُنتج المنتج وفق سلسلة المعايير GB/T 25020 من فولاذ Q235B/Q345 المجلفن بالغمس الساخن للحماية من التآكل.
| الطراز | Gm350-250/15 |
| دلالة الطراز | Gm عمود تثبيت فولاذي مزوّد بحبل شدّ؛ 350-250 السعة في اتجاهات مختلفة (kN·m)؛ 15 الارتفاع (m) |
| سعة العمود | 350-250 kN·m (في اتجاهات مختلفة) |
| ارتفاع العمود | 15 m |
| المعيار المطبَّق | سلسلة GB/T 25020 |
| المادة الأساسية | فولاذ من درجة Q235B أو Q345 |
| متطلبات الحماية من التآكل | جلفنة بالغمس الساخن، وزن طبقة الزنك ≥610g/m² عند سماكة ≥5mm |
| الاستخدام | أعمدة التثبيت التي تحتاج إلى تثبيت إضافي بحبل شدّ (مفاصل مقاطع الشد ونقاط التثبيت السفلي) |
الأداء
ظروف التشغيل
مناسب لهياكل دعم شبكة التلامس في المقاطع بين المحطات وفي المحطات، ويتحمّل أحمال التعليق وأحمال الرياح وأحمال الجليد.
الأداء الميكانيكي
تلبي عزوم الانحناء القياسية للفحص مستويات سلسلة TB/T 2286، وتصل مدة الحماية بالجلفنة بالغمس الساخن إلى ≥30 سنة؛ وقد اجتازت الأعمدة الخرسانية اختبار النمط لمقاومة التشقق.
الأداء الكهربائي
مزوّد بوصلة تأريض تفي بمتطلبات تأريض العمود والحماية من التيارات الشاردة.
التطبيقات
المقطع بين المحطات على الخط الرئيسي
يُوزَّع عمود التثبيت الفولاذي المزوّد بحبل الشدّ Gm350-250/15 في المقاطع بين المحطات على الخط الرئيسي وفق المسافة بين الأعمدة والحمل.
خانق المحطة
يُستخدم عمود التثبيت الفولاذي المزوّد بحبل الشدّ Gm350-250/15 مع العارضة الصلبة في مناطق المسارات المتعددة بخانق المحطة.
الإصلاح الطارئ
عند انكسار الأعمدة في الكوارث، يعيد عمود التثبيت الفولاذي المزوّد بحبل الشدّ Gm350-250/15 من سبيكة الألومنيوم التغذية الكهربائية بسرعة.
البيئات الأكالة
في البيئات الساحلية الأكالة يُزوَّد عمود التثبيت الفولاذي المزوّد بحبل الشدّ Gm350-250/15 بجلفنة أكثر سماكة للحماية.
