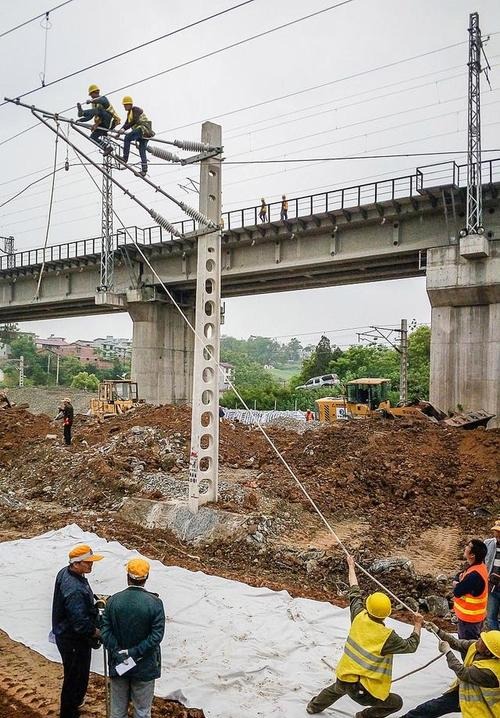

الأعمدة الخرسانية سابقة الإجهاد ذات القضبان العرضية — سلسلة H
TB/T 2286 خرسانة سابقة الإجهاد بدرجة C50
المواصفات الفنية
| الطراز | سلسلة H |
|---|---|
| المعيار | GB/T 25020 وسلسلة TB/T 2286 «أعمدة فولاذية لشبكة التلامس في السكك الحديدية المكهربة» |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | فولاذ Q235B/Q355B مجلفن بالغمس الساخن، وخرسانة سابقة الإجهاد، وسبيكة ألومنيوم (للطوارئ) |
| التركيب | تركيب بالدفن المباشر أو على أساس بشفة، ورفع العمود كاملًا |
تتميّز الأعمدة الخرسانية سابقة الإجهاد ذات القضبان العرضية (على شكل H) بانخفاض الكلفة وجودة العزل، وتنتشر انتشارًا واسعًا جدًا في السكك الحديدية العادية. وتُصمَّم المنتجات وتُصنَّع وفق سلسلة المعايير القطاعية TB/T 2286، بدرجة مقاومة خرسانة لا تقل عن C50. ويرمز الحرف H في الطراز إلى العمود الخرساني ذي القضبان العرضية، وتدل الأرقام بالترتيب على سعة العمود (kN·m) والارتفاع فوق سطح الأرض وعمق الدفن (m)، وبعض الأعمدة تُستخدم بأساس كأسي (مقامه 1.5 في المواصفات) أو أساس بشفة.
| الطرازات الشائعة | سعة العمود (kN·m) | الارتفاع فوق سطح الأرض (m) | عمق الدفن (m) | ملاحظات |
|---|---|---|---|---|
| H60/8.7+3.0 | 60 | 8.7 | 3.0 | من أكثر الطرازات الأساسية شيوعًا |
| H78/8.7+3.0 | 78 | 8.7 | 3.0 | سعة أكبر قليلًا |
| H170-250/12+3.5 | 170 | 12 | 3.5 | عمود كبير السعة ومرتفع |
| المعيار المطبَّق | سلسلة TB/T 2286 |
| نوع البنية | ذات قضبان عرضية (على شكل H) |
| مقاومة الخرسانة | لا تقل عن C50 |
| نوع الأساس | أساس كأسي (المقام 1.5) أو أساس بشفة |
| نطاق التطبيق | أجهزة سند شبكة التلامس في السكك الحديدية العادية |
الأداء
ظروف التشغيل
مناسب لهياكل سند شبكة التلامس في المقاطع والساحات، ويتحمل أحمال التعليق وأحمال الرياح وأحمال الجليد.
الأداء الميكانيكي
عزم الفحص القياسي يلبي سلسلة الدرجات في TB/T 2286، وعمر الحماية بالجلفنة بالغمس الساخن 30 عامًا أو أكثر؛ وقد اجتازت مقاومة التشقق للأعمدة الخرسانية اختبار النمط.
الأداء الكهربائي
مجهّز بأطراف تأريض تلبي متطلبات تأريض العمود والحماية من التيارات الشاردة.
التطبيقات
المقطع على الخط الرئيسي
تُختار أعمدة H ذات القضبان العرضية سابقة الإجهاد وتُوزَّع في المقاطع على الخط الرئيسي وفق المسافة بين الأعمدة والأحمال.
مدخل الساحة
تُستخدم أعمدة H ذات القضبان العرضية سابقة الإجهاد في مناطق المسارات المتعددة بالساحات مع العوارض الصلبة.
الإصلاح الطارئ
عند انكسار الأعمدة بفعل الكوارث، تُعيد أعمدة H ذات القضبان العرضية سابقة الإجهاد المصنوعة من سبيكة الألومنيوم الإمداد بالكهرباء بسرعة.
البيئات الأكالة
في البيئات الساحلية الأكالة تُعزَّز طبقة الجلفنة بالغمس الساخن في أعمدة H ذات القضبان العرضية سابقة الإجهاد.
