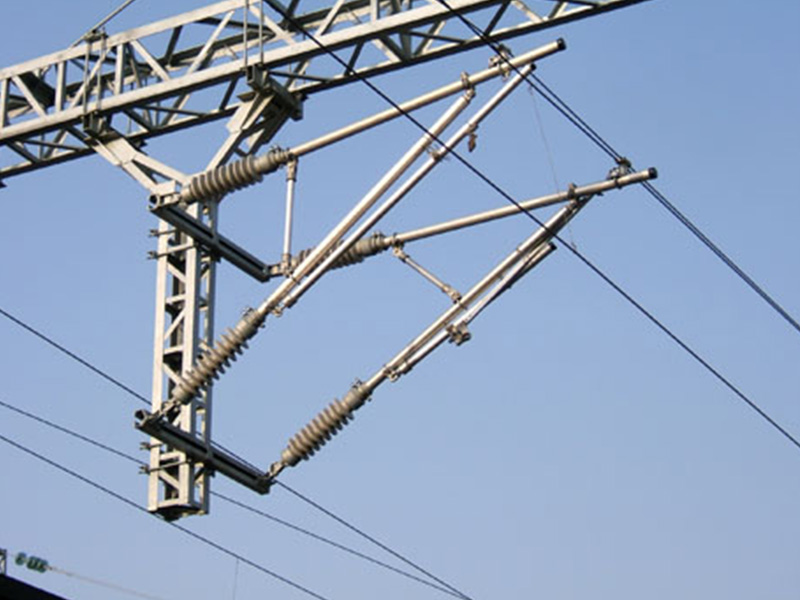

الأعمدة الفولاذية الشبكية سلسلة G

تتميز الأعمدة الفولاذية الشبكية بمتانة عالية ومقاومة للصدمات، وتُستخدم على نطاق واسع في الخط الرئيسي وساحات المحطات والمقاطع التي تتطلب قدرة تحمل كبيرة. ويُصمَّم المنتج ويُنتَج وفق سلسلة المعايير الوطنية GB/T 25020، حيث يشير الحرف G في الطراز إلى العمود الفولاذي الشبكي، وتشير الأرقام تباعًا إلى سعة العمود (kN·m) وارتفاع العمود (m). ويُستخدم عادةً فولاذ من الدرجة Q235B أو Q345، مع حماية من التآكل بالجلفنة بالغمس الساخن (كتلة طبقة الزنك ≥610g/m² عند سماكة ≥5mm).

نطاق الطرازات المعتمدة

يغطي الاعتماد أعمدة الخط من سلسلة G (سعة 150~750kN·m، وارتفاعات 13/15/20m) وأعمدة الجسور الفولاذية ذات الأرجل المستقيمة من سلسلة Gq (سعة 80~200kN·m، وارتفاعات 9~12.5m)، بما مجموعه 25 طرازًا.

سلسلة G (14 طرازًا): G150/13، G200/13، G200/15، G250/13، G250/15، G300/15، G350/15، G400/15، G450/15، G500/15، G550/15، G600/15، G650/20، G750/20

سلسلة Gq (11 طرازًا): Gq80/9، Gq100/9، Gq120/9، Gq100/11.5، Gq120/11.5، Gq100/12، Gq120/12، Gq200/12، Gq100/12.5، Gq120/12.5، Gq200/12.5
