عمود خرساني مسبق الإجهاد حلقي متساوي القطر Φ300/Φ350
TB/T 2286 مقطع حلقي متساوي القطر
المواصفات الفنية
| الطراز | Φ300/Φ350 |
|---|---|
| المعيار | TB/T 2286-2020 «أعمدة خرسانية مسبقة الإجهاد لشبكة التلامس في السكك الحديدية المكهربة» |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | فولاذ Q235B/Q355B مجلفن بالغمس الساخن، خرسانة مسبقة الإجهاد، سبيكة ألومنيوم (للإصلاح الطارئ) |
| التركيب | تركيب بدفن مباشر أو على قاعدة بشفة، ورفع العمود كاملًا |
يُصنع العمود الخرساني مسبق الإجهاد الحلقي متساوي القطر بمقطع حلقي وبنية متساوية القطر، وهو منخفض التكلفة وجيد العزل، ويُستخدم على نطاق واسع في شبكة التلامس للسكك الحديدية العادية. ويُنتج وفق المعيار القطاعي لسلسلة TB/T 2286 بدرجة مقاومة خرسانة لا تقل عن C50، ويُعبَّر عن الطراز عادةً بالقطر والطول مباشرة، مثل Φ300 وΦ350 وغيرها.
| المواصفات الشائعة | Φ300 وΦ350 وغيرها (يُعبَّر عنها بالقطر والطول) |
| المعيار المطبَّق | سلسلة TB/T 2286 |
| الشكل الإنشائي | حلقي متساوي القطر (مقطع حلقي وقطر متساوٍ) |
| مقاومة الخرسانة | لا تقل عن C50 |
| نوع الأساس | أساس كأسي أو أساس بشفة |
| نطاق التطبيق | هياكل دعم شبكة التلامس في السكك الحديدية العادية |
الأداء
ظروف التشغيل
مناسب لهياكل دعم شبكة التلامس في المقاطع بين المحطات وفي المحطات، ويتحمّل أحمال التعليق وأحمال الرياح وأحمال الجليد.
الأداء الميكانيكي
تلبي عزوم الانحناء القياسية للفحص مستويات سلسلة TB/T 2286، وتصل مدة الحماية بالجلفنة بالغمس الساخن إلى ≥30 سنة؛ وقد اجتازت الأعمدة الخرسانية اختبار النمط لمقاومة التشقق.
الأداء الكهربائي
مزوّد بوصلة تأريض تفي بمتطلبات تأريض العمود والحماية من التيارات الشاردة.
التطبيقات
المقطع بين المحطات على الخط الرئيسي
يُوزَّع العمود الخرساني مسبق الإجهاد الحلقي متساوي القطر Φ300/Φ350 في المقاطع بين المحطات على الخط الرئيسي وفق المسافة بين الأعمدة والحمل.
خانق المحطة
يُستخدم العمود الخرساني مسبق الإجهاد الحلقي متساوي القطر Φ300/Φ350 مع العارضة الصلبة في مناطق المسارات المتعددة بخانق المحطة.

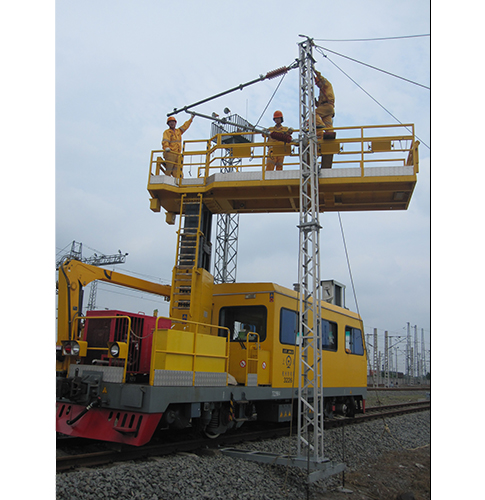

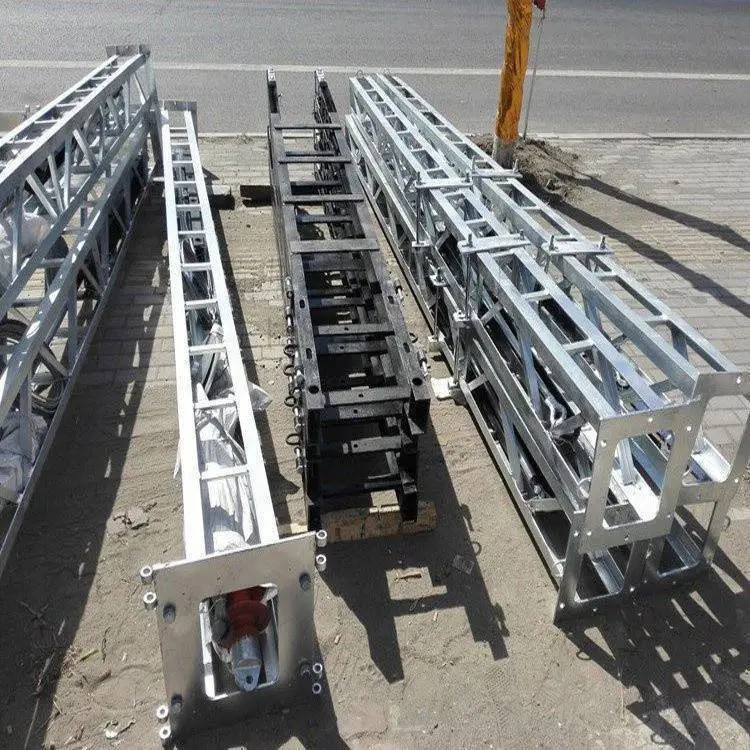

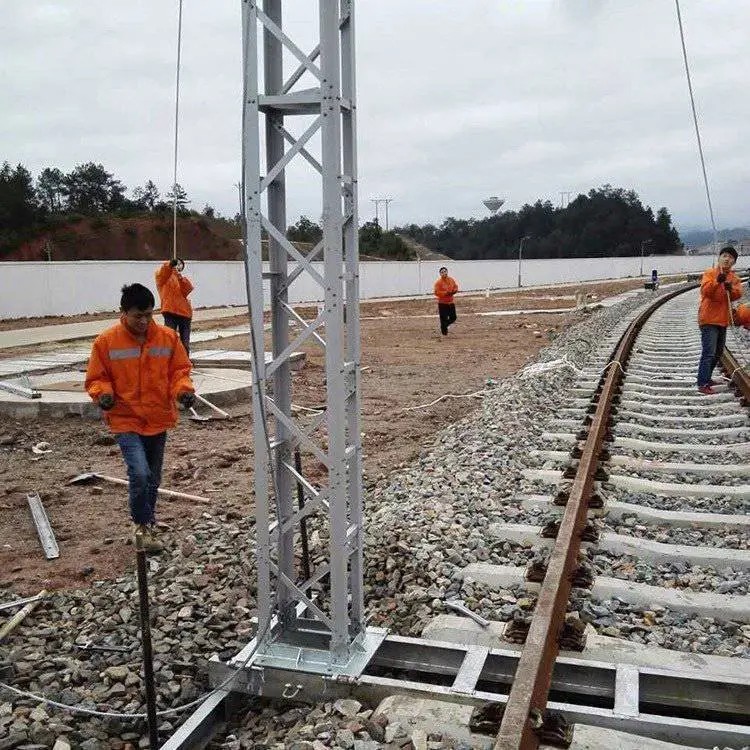

الإصلاح الطارئ
عند انكسار الأعمدة في الكوارث، يعيد العمود الخرساني مسبق الإجهاد الحلقي متساوي القطر Φ300/Φ350 المصنوع من سبيكة الألومنيوم التغذية الكهربائية بسرعة.
البيئات الأكالة
في البيئات الساحلية الأكالة يُزوَّد العمود الخرساني مسبق الإجهاد الحلقي متساوي القطر Φ300/Φ350 بجلفنة أكثر سماكة للحماية.
