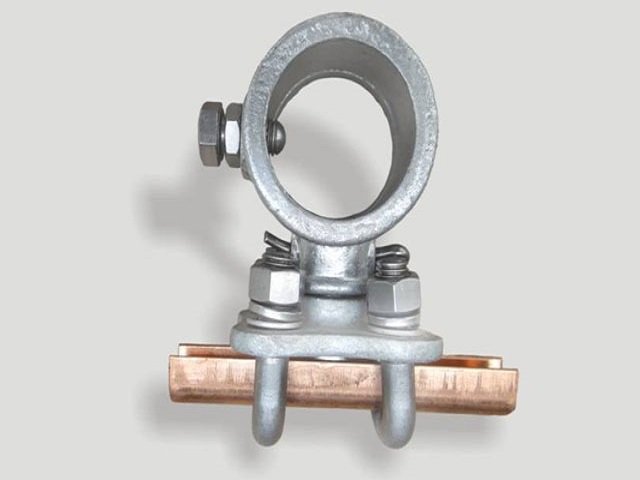

مشبك تحديد موضع الفرع المثبَّت 4-7A (42/48/55)

مشبك تحديد موضع الفرع المثبَّت (4-7A(42/48/55)) لشبكة التلامس العلوية في السكك الحديدية المكهربة، يُستخدم لتثبيت موضع سلك التلامس في الفرع المثبَّت ومنع تجاوز الحدود.

يستوفي متطلبات TB/T 2075.4-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 4: أجهزة تحديد الموضع غير المحدودة»، وتُصنع الأبعاد الهيكلية وأبعاد التوصيل وفق الشروط الفنية للاعتماد، ويُستخدم مع المكونات القياسية لشبكة التلامس.

نظرة عامة على المنتج

يُركّب مشبك تحديد موضع الفرع المثبَّت على قطع الدعم الأنبوبية على جانب عمود التثبيت، ويثبّت مَجراه سلك التلامس في الفرع المثبَّت في موضعه التصميمي، بما يضمن المسافة الآمنة بين سلك التلامس في الفرع المثبَّت وسلك التلامس العامل ويمنع تجاوز الحدود في المقاطع التي يمر بها البانتوجراف؛ ويتوافق مقاس المشبك مع قطر الأنبوب المرافق. والشركة حاصلة على اعتماد المنتجات للسكك الحديدية CRCC.

الخصائص الفنية

• يتوفر بثلاثة مقاسات هي 42 و48 و55، بما يتوافق مع قطع الدعم الأنبوبية
• يتطابق مَجرى المشبك مع مقطع سلك التلامس، والإمساك موثوق
• صلابة التثبيت عالية، وموضع الفرع المثبَّت يبقى مستقرًا
• يخضع الجسم لمعالجة مضادة للتآكل تناسب بيئة التشغيل الخارجية

المعيار المطبق ومراقبة الجودة

يُصنّع المنتج وفق TB/T 2075.4-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 4: أجهزة تحديد الموضع غير المحدودة»، وتخضع الشركة لاعتماد المنتجات للسكك الحديدية CRCC ولنظام إدارة الجودة ISO9001، ويُجرى فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء التصنيع وفحص المنتج النهائي قبل التسليم على كل دفعة، ولا يُسلّم المنتج إلا بعد اجتيازه الفحص.

ظروف التشغيل والتطبيقات النموذجية

يُستخدم نمطيًا في تثبيت مواضع الفرع المثبَّت عند مفاصل مقاطع الشد في شبكة التلامس، ويُقرن بهيكل الدعم في عمود التثبيت.

اختيار الطراز والخدمة

تقدّم الشركة خدمة متكاملة تشمل حسابات اختيار الطراز وتأكيد الرسومات والتوريد بالكميات والإرشاد الفني في الموقع، ويمكنها تقديم توصيات بشأن الطرازات والمواصفات وحلول مخصّصة وفق ظروف الخط ورسومات التجميع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
