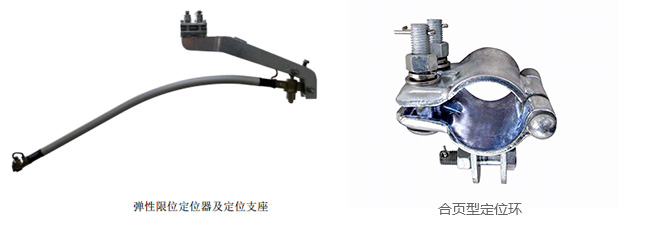

CJL63(H) ذراع تثبيت
حمل التشغيل 2.5kN
المواصفات الفنية
| الطراز | CJL63(H) |
|---|---|
| المعيار | سلسلة المعايير TB/T 2075 |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | ذراع تثبيت/أنبوب تحديد موضع من سبيكة الألومنيوم، مشابك من سبيكة النحاس |
| التركيب | يُركَّب عند طرف الذراع الكابولي لتحديد الإزاحة الأفقية لسلك التلامس |
يُصنَّع ذراع التثبيت CJL63(H) بعمليات الثني الحراري والضغط، ويُستخدم في جهاز تحديد الموضع بشبكة التلامس العلوية للسكك الحديدية المكهربة لتثبيت موضع سلك التلامس ونقل الأحمال الأفقية.
| أقصى حمل تشغيل | 2.5kN |
| حمل مقاومة الشد | 3.75kN |
| حمل مقاومة الضغط | 2.5kN |
| حمل الكسر | 7.5kN |
| المادة | 20# / QAl9-4 |
| التصنيع | ثني حراري، ضغط |
الأداء
ظروف التشغيل
مناسب لتحديد موضع سلك التلامس في المقاطع المستقيمة والمنحنية، ويتحمل صدمات البانتوجراف وأحمال الرياح.
الأداء الميكانيكي
مقدار رفع ذراع التثبيت كبير وأداء العودة إلى الوضع جيد؛ والطراز ذو التحديد المرن يلائم حالات الرفع الكبير ويمنع الانفصال.
الأداء الكهربائي
تلامس كهربائي جيد في مشبك تحديد الموضع، ولا يحدث تآكل بفعل فرق الجهد.
التطبيقات
المقاطع المستقيمة
يحافظ ذراع التثبيت CJL63(H) في المقاطع المستقيمة على الإزاحة الأفقية القياسية لسلك التلامس.
المقاطع المنحنية
يتحمل ذراع التثبيت CJL63(H) في المقاطع المنحنية الأحمال العرضية مع ثبات في تحديد الموضع.
عُقد التعليق العرضي المرن
يُستخدم ذراع التثبيت CJL63(H) في تعليق العارضة العرضية المرنة لتحديد موضع عدة مسارات.
المقاطع شديدة الرياح
يمنع ذراع التثبيت CJL63(H) ذو التحديد المرن في المقاطع شديدة الرياح الرفع المفرط لذراع التثبيت.
