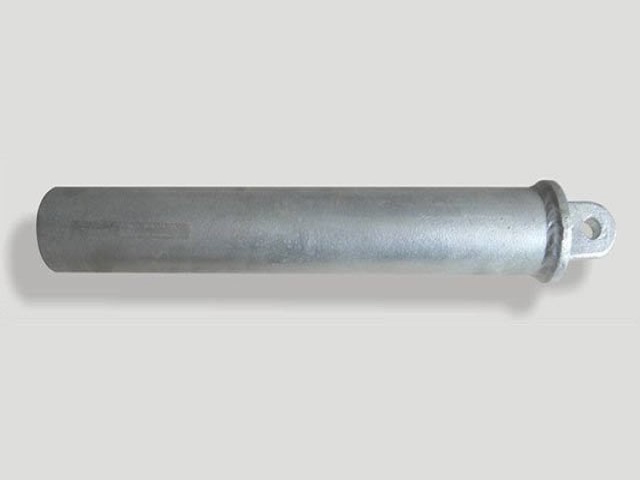

JL62-07 أنبوب تحديد الموضع
أنبوب فولاذي غير ملحوم 20#/Q235A
المواصفات الفنية
| الطراز | JL62-07 |
|---|---|
| المعيار | سلسلة المعايير TB/T 2075 |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | ذراع تثبيت/أنبوب تحديد موضع من سبيكة الألومنيوم، مشابك من سبيكة النحاس |
| التركيب | يُركَّب عند طرف الذراع الكابولي لتحديد الإزاحة الأفقية لسلك التلامس |
يُستخدم أنبوب تحديد الموضع JL62-07 لتثبيت ذراع التثبيت وتسهيل الضبط الأفقي، بما يزيد مرونة نقطة التحديد، وهو مصنوع بالطرق في قوالب معدنية ثم بالجلفنة بالغمس الساخن.
| أقصى حمل تشغيل أفقي | 4.5kN |
| حمل الكسر | ≥13.5kN |
| حمل مقاومة الشد | 6.75kN |
| حمل مقاومة الضغط | 4.5kN |
| المادة | أنبوب فولاذي غير ملحوم 20# / Q235A |
| التصنيع | طرق في قوالب معدنية، جلفنة بالغمس الساخن |
الأداء
ظروف التشغيل
مناسب لتحديد موضع سلك التلامس في المقاطع المستقيمة والمنحنية، ويتحمل صدمات البانتوجراف وأحمال الرياح.
الأداء الميكانيكي
مقدار رفع ذراع التثبيت كبير وأداء العودة إلى الوضع جيد؛ والطراز ذو التحديد المرن يلائم حالات الرفع الكبير ويمنع الانفصال.
الأداء الكهربائي
تلامس كهربائي جيد في مشبك تحديد الموضع، ولا يحدث تآكل بفعل فرق الجهد.
التطبيقات
المقاطع المستقيمة
يحافظ أنبوب تحديد الموضع JL62-07 في المقاطع المستقيمة على الإزاحة الأفقية القياسية لسلك التلامس.
المقاطع المنحنية
يتحمل أنبوب تحديد الموضع JL62-07 في المقاطع المنحنية الأحمال العرضية مع ثبات في تحديد الموضع.
عُقد التعليق العرضي المرن
يُستخدم أنبوب تحديد الموضع JL62-07 في تعليق العارضة العرضية المرنة لتحديد موضع عدة مسارات.
المقاطع شديدة الرياح
يمنع أنبوب تحديد الموضع JL62-07 ذو التحديد المرن في المقاطع شديدة الرياح الرفع المفرط لذراع التثبيت.
