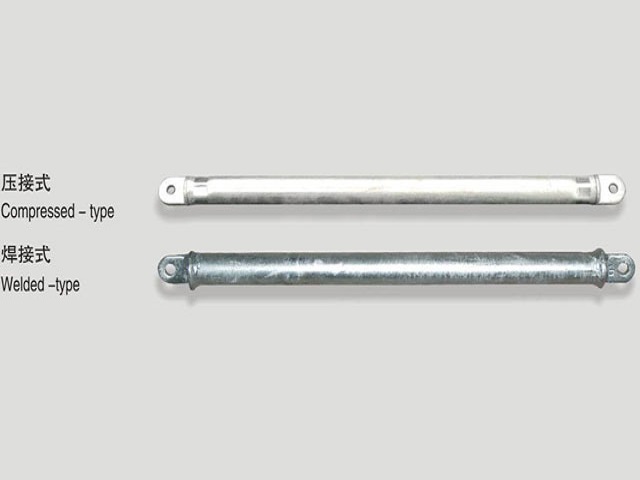

JL62(1/2)-85 أنبوب تحديد الموضع
½-700/960/1350
المواصفات الفنية
| الطراز | JL62(1/2)-85 |
|---|---|
| المعيار | سلسلة معايير TB/T 2075 |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | ذراع تثبيت/أنبوب تحديد الموضع من سبيكة الألومنيوم، ومشابك من سبيكة النحاس |
| التركيب | يُركَّب عند طرف الذراع الكابولي لتحديد الإزاحة الأفقية لسلك التلامس |
أنبوب تحديد الموضع JL62(1/2)-85 هو أنبوب من النوع الكمّي (نوع T) يُستخدم في جهاز تحديد الموضع بشبكة التلامس، لتثبيت ذراع التثبيت وتسهيل الضبط الأفقي.
| المقاس | 1/2-700 و1/2-960 و1/2-1350 |
| النوع | أنبوب تحديد الموضع نوع T (من النوع الكمّي) |
نظرة عامة على المنتج
أنبوب تحديد الموضع JL62(1/2)-85 من إنتاج شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة، وهو أنبوب تحديد موضع من النوع الكمّي نوع T، بالمقاسات 1/2-700 و1/2-960 و1/2-1350.
الخصائص الفنية
- ملاءمة التقاط التيار عند السرعات العالية مثبتة ميدانيًا على الخطوط
- أنواع متكاملة: عادي/محدود مرن/جسر عرضي مرن
- هيكل خفيف من سبيكة الألومنيوم
- نطاق واسع لتعديل الإزاحة الأفقية
المعيار المطبّق ومراقبة الجودة
يُنفّذ المنتج سلسلة معايير TB/T 2075، ويتميّز ذراع التثبيت بمقدار رفع كبير وأداء جيد في العودة إلى الوضع؛ والنوع المحدود المرن يلائم ظروف الرفع الكبير ويمنع فقدان التلامس. ويحقّق مشبك تحديد الموضع اتصالًا كهربائيًا جيدًا دون حدوث تآكل بفعل فرق الجهد. والشركة حاصلة على اعتماد CRCC للمنتجات للسكك الحديدية وعلى شهادة نظام إدارة الجودة ISO9001، ويُسلَّم المنتج بعد اجتياز كل وحدة (دفعة) الاختبار الروتيني عند الخروج من المصنع.
ظروف التطبيق والتطبيقات النموذجية
يلائم تحديد موضع سلك التلامس في المقاطع المستقيمة والمنحنية، ويتحمّل صدمات البانتوغراف وأحمال الرياح. وتشمل سيناريوهات التطبيق النموذجية: المقاطع المستقيمة والمقاطع المنحنية وعقد الجسور العرضية المرنة والمقاطع ذات الرياح القوية وغيرها.
اختيار الطراز والخدمة
يمكننا تقديم التحقق من اختيار الطراز والتصنيع غير القياسي وفق ظروف الخط ومعايير التشغيل، ويُنفّذ المنتج متطلبات اعتماد CRCC للمنتجات للسكك الحديدية ونظام إدارة الجودة ISO9001، وتُتحقَّق المؤشرات الحرجة بالاختبار الروتيني عند الخروج من المصنع واختبار النمط. لاستشارات اختيار الطراز وعروض الأسعار يُرجى الاتصال على 0375-6051688.
الأداء
ظروف التشغيل
يلائم تحديد موضع سلك التلامس في المقاطع المستقيمة والمنحنية، ويتحمّل صدمات البانتوغراف وأحمال الرياح.
الأداء الميكانيكي
مقدار رفع ذراع التثبيت كبير وأداؤه جيد في العودة إلى الوضع؛ والنوع المحدود المرن يلائم ظروف الرفع الكبير ويمنع فقدان التلامس.
الأداء الكهربائي
يحقّق مشبك تحديد الموضع اتصالًا كهربائيًا جيدًا دون حدوث تآكل بفعل فرق الجهد.
التطبيقات
المقطع المستقيم
يحافظ أنبوب تحديد الموضع JL62(1/2)-85 في المقاطع المستقيمة على الإزاحة الأفقية القياسية لسلك التلامس.
المقطع المنحني
يتحمّل أنبوب تحديد الموضع JL62(1/2)-85 في المقاطع المنحنية الأحمال العرضية ويحقّق تثبيتًا مستقرًا.
عقدة الجسر العرضي المرن
يُستخدم أنبوب تحديد الموضع JL62(1/2)-85 في التعليق بالجسر العرضي المرن لتحقيق تحديد الموضع على مسارات متعددة.
المقطع ذو الرياح القوية
يمنع أنبوب تحديد الموضع JL62(1/2)-85 من النوع المحدود المرن في المقاطع ذات الرياح القوية الرفع المفرط لذراع التثبيت.
