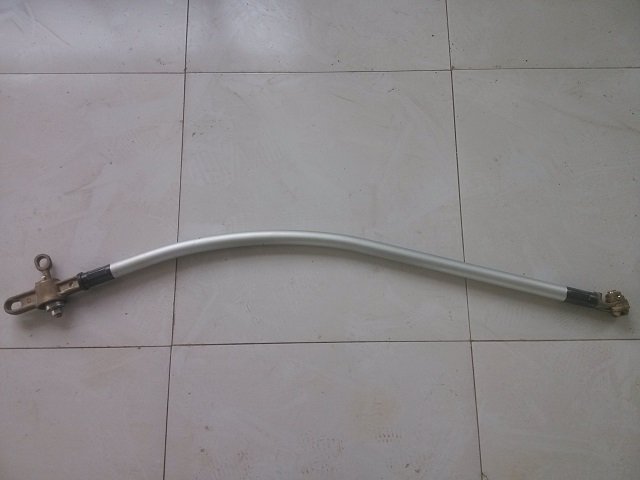

ذراع التثبيت المقيِّد 3-1 (3-1A/3-1B)

ذراع التثبيت المقيِّد (3-1A/3-1B) المخصص لشبكة التلامس العلوية في السكك الحديدية المكهربة، ويُستخدم لقبض سلك التلامس وتقييد مقدار ارتفاعه.

يستوفي متطلبات TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 3: جهاز تحديد الموضع المقيِّد»، وتُصنَّع البنية وأبعاد التوصيل وفق الشروط الفنية المعتمدة، ويُستخدم بالتكامل مع المكونات القياسية لنظام شبكة التلامس.

نظرة عامة على المنتج

ذراع التثبيت المقيِّد عضو أنبوبي (أو مجرى) خفيف الوزن؛ يمسك سلك التلامس من أحد طرفيه عبر مشبك تحديد الموضع، ويتصل طرفه الآخر بقاعدة التثبيت عبر خطّاف التثبيت؛ ويتعاون سطحه المقيِّد مع بنية التقييد في القاعدة لحصر ارتفاع سلك التلامس ضمن الحدود المسموح بها، مع الجمع بين وظيفة الرفع الديناميكي والتحديد العرضي. وينقسم من حيث النوع إلى 3-1A الأنبوبي المستقيم و3-1B الأنبوبي المنحني، ويتوفّر 3-1B بمقطعين: المقطع الأنبوبي الدائري للخطوط v≤250km/h، والمقطع الأنبوبي المستطيل للخطوط عالية السرعة 250km/h＜v≤350km/h (تصنيف وفق منظومة الأحمال في TB/T 2075.3-2024). وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC.

الخصائص الفنية

• بنية تقييد موثوقة تسمح بالحدّ الفعّال من الارتفاع الديناميكي لسلك التلامس
• تصميم خفيف الوزن لجسم الذراع (جسم أنبوبي من سبيكة الألومنيوم 6082) يقلّل الكتلة المركّزة عند نقطة التحديد
• يتكامل مع مشبك تحديد الموضع وقاعدة التثبيت وغيرها من المكونات القياسية
• سطح الجسم أملس لتجنّب الاحتكاك الصلب مع حذاء المنساخ

المعايير المطبّقة وضبط الجودة

يُصنَّع المنتج وفق TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 3: جهاز تحديد الموضع المقيِّد»، وتخضع الشركة لاعتماد المنتجات للسكك الحديدية CRCC ولنظام إدارة الجودة ISO 9001؛ ويُجرى فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء الإنتاج وفحص المنتج النهائي قبل الشحن دفعةً بدفعة، ولا يُسلَّم المنتج إلا بعد اجتيازه الفحص.

ظروف الاستخدام والتطبيقات النموذجية

يُستخدم نمطياً في تجميع نقاط التحديد بشبكة التلامس في المقاطع بين المحطات وفي الساحات، ويشكّل مع قاعدة التثبيت ومشبك تحديد الموضع وأنبوب تحديد الموضع جهاز تحديد الموضع المقيِّد.

اختيار الطراز والخدمات

تقدّم الشركة خدمة متكاملة تشمل حساب اختيار الطراز وتأكيد المخططات والتوريد بالجملة والإشراف الفني في الموقع، ويمكنها تقديم توصيات بالمواصفات والطرازات وحلول مخصّصة وفق ظروف الخط ومخططات التجميع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
