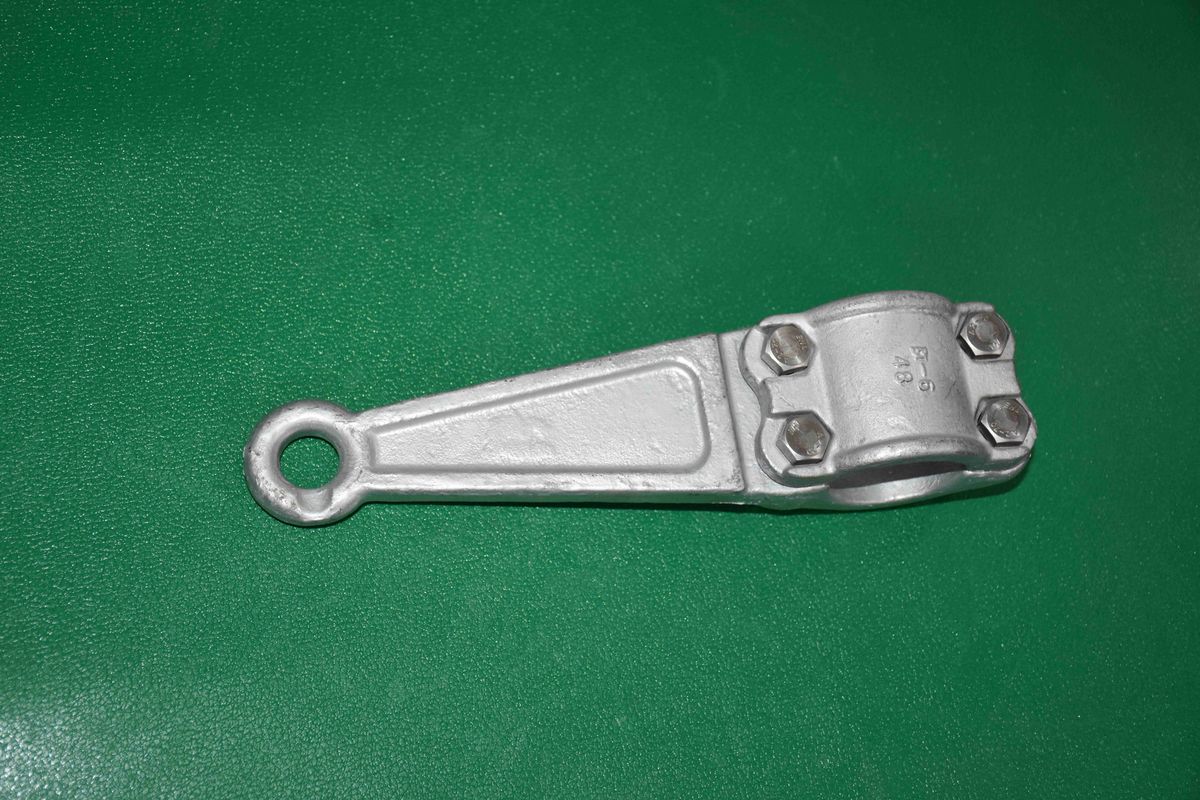

حلقة تثبيت الموضع الطويلة 4-5 (Φ48/Φ60)

حلقة تثبيت الموضع الطويلة (4-5(Φ48/Φ60)) المخصصة لشبكة التلامس العلوية في السكك الحديدية المكهربة، وتُستخدم لتوفير نقطة توصيل ممتدة على الأنابيب.

يُطابق متطلبات المعيار TB/T 2075.4-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 4: أجهزة تحديد الموضع من النوع غير المقيَّد»، وتُصنع البنية وأبعاد التوصيل وفق الشروط الفنية المعتمدة، ويُستخدم بالتكامل مع المكونات القياسية لمنظومة شبكة التلامس.

نظرة عامة على المنتج

تمدد حلقة تثبيت الموضع الطويلة امتداد جسم الحلقة مقارنة بحلقة تثبيت الموضع العادية، فتزداد المسافة بين أذني الحلقة لتسهيل توصيل أجزاء تحديد الموضع وتفادي التعارض بينها؛ وتُثبَّت بالبراغي على أنبوب الذراع الكابولي أو أنبوب تثبيت الموضع، ويمكن ضبط موضع تركيبها على طول الأنبوب. والشركة حاصلة على اعتماد CRCC للمنتجات للسكك الحديدية.

الخصائص الفنية

• تصميم بجسم حلقة ممتد يوفر امتداد توصيل أكبر ويسهّل تفادي تعارض الأجزاء
• تتوفر بقطري أنبوب Φ48 وΦ60
• فتحات أذن الحلقة قياسية ومتوافقة مع حبال الشد وأجزاء تحديد الموضع
• بنية من فلقين سهلة التركيب

المعايير المطبقة وضبط الجودة

يُصنّع المنتج وفق المعيار TB/T 2075.4-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 4: أجهزة تحديد الموضع من النوع غير المقيَّد»، وتخضع الشركة لاعتماد CRCC للمنتجات للسكك الحديدية ولنظام إدارة الجودة ISO9001؛ وتُجري فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء التنفيذ وفحص المنتج النهائي قبل التسليم على كل دفعة، ويُسلَّم المنتج بعد اجتيازه.

ظروف التشغيل والتطبيقات النموذجية

تُستخدم نمطيًا في المواضع التي تحتاج إلى امتداد توصيل أكبر داخل أجهزة تحديد الموضع من النوع غير المقيَّد، بالتكامل مع أذرع التثبيت المرنة وحبال الشد المقاومة للرياح وغيرها.

اختيار الطراز والخدمات

تقدّم الشركة خدمة متكاملة تبدأ من حسابات اختيار الطراز وتأكيد الرسومات وتنتهي بالتوريد بالجملة والإرشاد الفني في الموقع، ويمكنها تقديم توصيات بشأن الطرازات والمواصفات وحلول تصنيع خاصة وفق ظروف الخط ورسومات التجميع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
