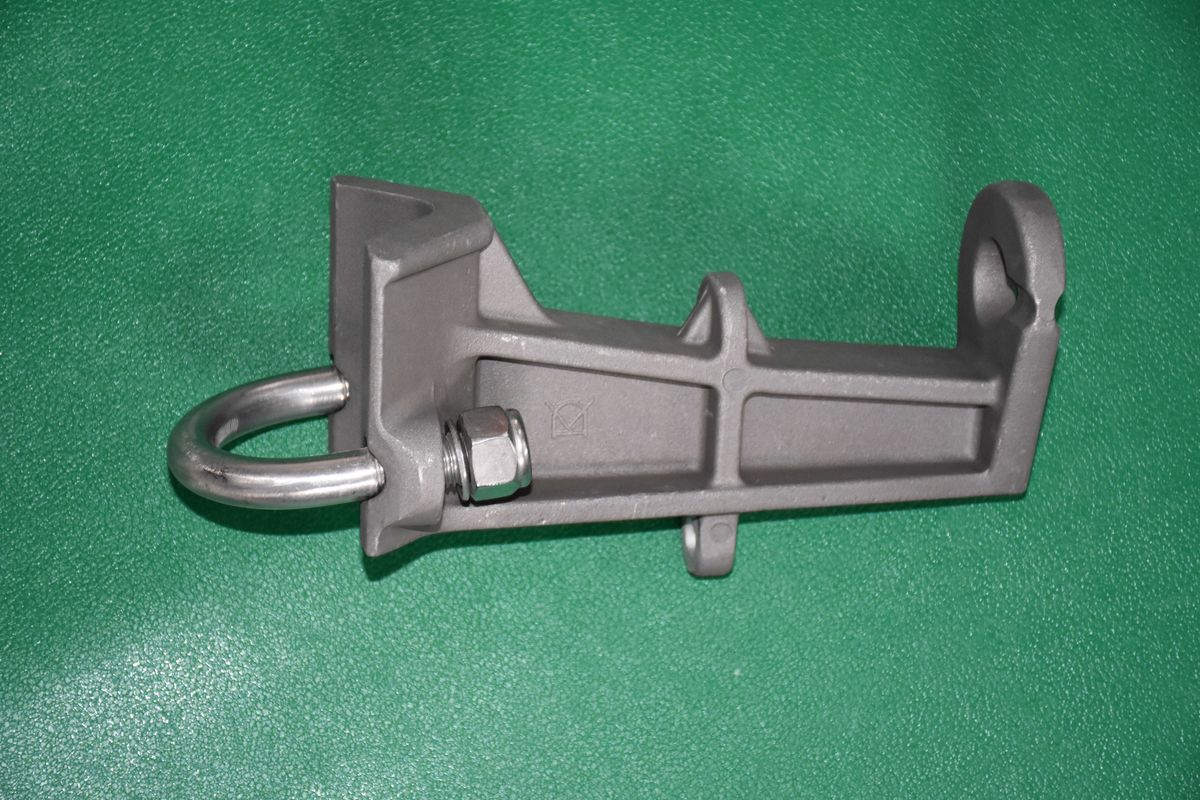

3-2 قاعدة تحديد الموضع (الأنواع A/B/D)

قاعدة تحديد الموضع (3-2(A/D)) المستخدمة في شبكة التلامس للسكك الحديدية المكهربة، تُستخدم لحمل ذراع التثبيت وتوصيله على أنبوب تحديد الموضع.

مطابقة لمتطلبات TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة - الجزء 3: جهاز تحديد الموضع المحدود»، ومصنّعة بالأبعاد الهيكلية وأبعاد التوصيل وفق المواصفات التقنية للاعتماد، وتُستخدم مع المكونات القياسية لمنظومة شبكة التلامس.

نظرة عامة على المنتج

تُثبَّت قاعدة تحديد الموضع على أنبوب تحديد الموضع، ويتعاون جزءها الدوّار مع خطاف التثبيت في ذراع التثبيت، بما يسمح للذراع بالتحرك دورانياً حول محور الأنبوب ضمن نطاق محدد لملاءمة الإزاحة الديناميكية لسلك التلامس؛ وتشمل الأنواع: A (مستقيم) وB (منحنٍ، مقاس φ55) وD (للعارضة المرنة، مع حبل تحديد φ9~11)، لتغطي احتياجات التركيب المختلفة للتحديد الأمامي والتحديد الخلفي والعوارض المرنة. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC.

الخصائص التقنية

• تتوفر الأنواع A/B/D لتناسب حالات التحديد الأمامي والخلفي والعوارض المرنة
• تعاون دوّار مناسب وحركة دوران مرنة لذراع التثبيت دون تعشّق
• توصيل موثوق بين الطوق وأنبوب تحديد الموضع، مع سهولة ضبط مواضع الثقوب
• معالجة الجسم ضد التآكل لتلبية متطلبات التشغيل الخارجي الطويل الأمد

المعايير المطبقة ومراقبة الجودة

يُصنّع المنتج وفق TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة - الجزء 3: جهاز تحديد الموضع المحدود»، وتخضع الشركة لاعتماد المنتجات للسكك الحديدية CRCC ولنظام إدارة الجودة ISO9001، ويُجرى فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء الإنتاج وفحص المنتج النهائي عند الخروج على كل دفعة، ويُسلَّم بعد اجتياز الفحص.

ظروف التشغيل والتطبيقات النموذجية

تُطبَّق نموذجياً في جهاز تحديد الموضع المحدود في المقاطع بين المحطات وفي ساحات المحطات، وتُستخدم مع أنبوب تحديد الموضع وذراع التثبيت المحدود ومشبك تحديد الموضع وغيرها.

اختيار الطراز والخدمة

تقدم الشركة خدمة متكاملة تشمل حسابات اختيار الطراز وتأكيد الرسومات والتوريد بالكميات والإرشاد الفني في الموقع، ويمكنها تقديم توصيات بالمواصفات المناسبة وحلول تصنيع خاصة وفق ظروف الخط ورسومات التركيب. للدعم الفني والاستفسارات التجارية يرجى الاتصال على 0375-6051688.
