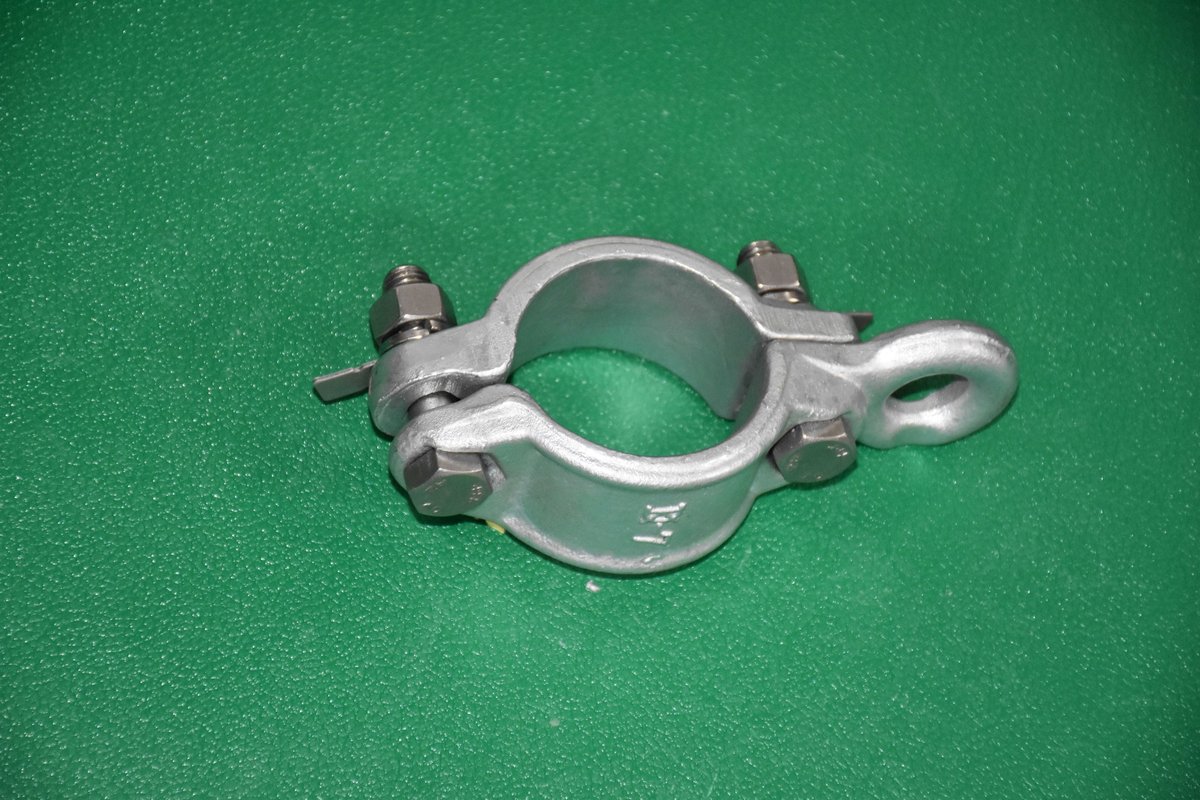

حلقة تحديد الموضع 3-5 (3-5A من نوع الطوق/3-5B70 من نوع الأذن المفردة)

حلقة تحديد الموضع (3-5A(Φ34/Φ48/Φ60)/3-5B70) المخصصة لشبكة التلامس العلوية في السكك الحديدية المكهربة، وتُستخدم لتوفير نقطة توصيل قابلة للتدوير والتعديل على الأنابيب.

تستوفي متطلبات TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 3: جهاز تحديد الموضع المقيِّد»، وتُصنَّع البنية وأبعاد التوصيل وفق الشروط الفنية المعتمدة، وتُستخدم بالتكامل مع المكونات القياسية لنظام شبكة التلامس.

نظرة عامة على المنتج

حلقة تحديد الموضع بنية طوق منشقّة تُشدّ بالبراغي وتُلبَّس على أنبوب الذراع الكابولي أو على الذراع الكابولي المائل أو على أنبوب تحديد الموضع، وتوفّر أذنها نقطة توصيل لأسلاك الشدّ ودعامات أنبوب تحديد الموضع وغيرها، ويمكن تعديل موضعها طولياً على الأنبوب وعلى المحيط، ما يجعل التجميع مرناً. وتنقسم من حيث النوع إلى 3-5A من نوع الطوق (فولاذ مطروق مغلفن، بثلاثة أقطار Φ34/Φ48/Φ60) و3-5B70 من نوع الأذن المفردة (جسم من الألومنيوم المصبوب بأذنين دوّارتين، قطر الفتحة φ70، يتكامل مع الذراع الكابولي الألومنيومي φ70×6 ويُستخدم في أنظمة الأذرع الكابولية الألومنيومية للسرعات 250km/h＜v≤350km/h). وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC.

الخصائص الفنية

• يوفر 3-5A ثلاثة أقطار هي Φ34 وΦ48 وΦ60، بينما يناسب 3-5B70 الذراع الكابولي الألومنيومي φ70
• بنية منشقّة تسمح بالتركيب دون فكّ طرف الأنبوب
• ثقوب التوصيل في الأذنين مطابقة للمواصفة، وتتكامل مع أسلاك التعليق والدعامات
• قابلة للتعديل طولياً وعلى المحيط، ما يسهّل التجميع

المعايير المطبّقة وضبط الجودة

يُصنَّع المنتج وفق TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 3: جهاز تحديد الموضع المقيِّد»، وتخضع الشركة لاعتماد المنتجات للسكك الحديدية CRCC ولنظام إدارة الجودة ISO 9001؛ ويُجرى فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء الإنتاج وفحص المنتج النهائي قبل الشحن دفعةً بدفعة، ولا يُسلَّم المنتج إلا بعد اجتيازه الفحص.

ظروف الاستخدام والتطبيقات النموذجية

تُستخدم نمطياً في توزيع نقاط التوصيل على أنابيب الأذرع الكابولية وأنظمة التحديد، وتتكامل مع دعامات أنبوب تحديد الموضع وأسلاك الشدّ المضادة للرياح وغيرها.

اختيار الطراز والخدمات

تقدّم الشركة خدمة متكاملة تشمل حساب اختيار الطراز وتأكيد المخططات والتوريد بالجملة والإشراف الفني في الموقع، ويمكنها تقديم توصيات بالمواصفات والطرازات وحلول مخصّصة وفق ظروف الخط ومخططات التجميع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
