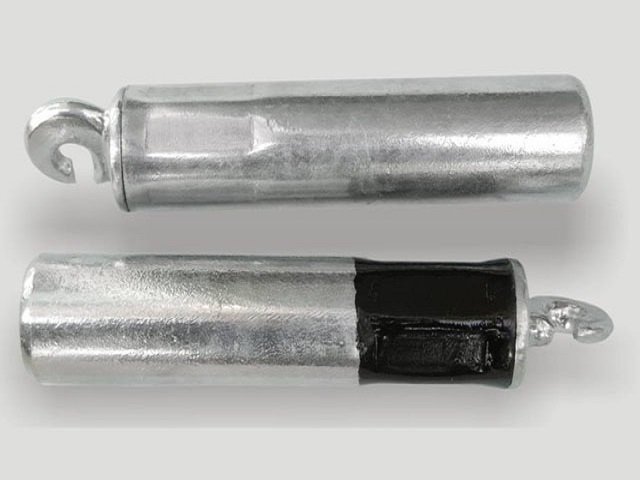

أنبوب تحديد الموضع 3-6 (3-6A من نوع خطّاف التحديد/3-6B55 من نوع الأذنين)

أنبوب تحديد الموضع (3-6A(Φ34/Φ48)/3-6B55) المخصص لشبكة التلامس العلوية في السكك الحديدية المكهربة، ويُستخدم لتشكيل الهيكل الأساسي لجهاز تحديد الموضع وتحمّل أحمال التحديد.

يستوفي متطلبات TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 3: جهاز تحديد الموضع المقيِّد»، وتُصنَّع البنية وأبعاد التوصيل وفق الشروط الفنية المعتمدة، ويُستخدم بالتكامل مع المكونات القياسية لنظام شبكة التلامس.

نظرة عامة على المنتج

أنبوب تحديد الموضع عضو أنبوبي مستقيم، يتصل أحد طرفيه بمفصلة مع حلقة تحديد الموضع المثبّتة على الذراع الكابولي المائل، وتُركَّب على جسمه قاعدة التثبيت وحلقة تحديد الموضع والدعامة وغيرها من المكونات، فينقل الأحمال التي يتلقّاها ذراع التثبيت من سلك التلامس إلى هيكل الذراع الكابولي، ويُختار طوله وفق أبعاد تجميع العمود. وينقسم من حيث النوع إلى 3-6A من نوع خطّاف التحديد (أنبوب فولاذي φ34×2.5/φ48×3.5 مع وصلة خطّاف في الطرف) و3-6B55 من نوع الأذنين (جسم أنبوبي من سبيكة الألومنيوم 6082-T6 بقطر φ55×6 مزوّد بجلبة مزدوجة الأذنين من الألومنيوم المصبوب، ويتكامل مع الذراع الكابولي الألومنيومي φ70 وحلقة تحديد الموضع 3-5B70، ويُستخدم في الأنظمة للسرعات 250km/h＜v≤350km/h). وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC.

الخصائص الفنية

• يوفر 3-6A قطرين للأنبوب هما Φ34 وΦ48، أما 3-6B55 فجسمه أنبوب من سبيكة الألومنيوم φ55×6
• استقامة جسم الأنبوب عالية، ما يضمن انزلاق قاعدة التثبيت وتعديلها بسلاسة
• يتكامل مع حلقة تحديد الموضع وقاعدة التثبيت والدعامة وغيرها من المكونات القياسية
• معالجة سطحية مقاومة للتآكل تناسب بيئات التشغيل الخارجية الطويلة الأمد

المعايير المطبّقة وضبط الجودة

يُصنَّع المنتج وفق TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 3: جهاز تحديد الموضع المقيِّد»، وتخضع الشركة لاعتماد المنتجات للسكك الحديدية CRCC ولنظام إدارة الجودة ISO 9001؛ ويُجرى فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء الإنتاج وفحص المنتج النهائي قبل الشحن دفعةً بدفعة، ولا يُسلَّم المنتج إلا بعد اجتيازه الفحص.

ظروف الاستخدام والتطبيقات النموذجية

يُستخدم نمطياً في أجهزة تحديد الموضع المقيّدة بالمقاطع بين المحطات وفي الساحات، ويشكّل مع الذراع الكابولي المائل وقاعدة التثبيت وذراع التثبيت المقيّد نظام تحديد متكاملاً.

اختيار الطراز والخدمات

تقدّم الشركة خدمة متكاملة تشمل حساب اختيار الطراز وتأكيد المخططات والتوريد بالجملة والإشراف الفني في الموقع، ويمكنها تقديم توصيات بالمواصفات والطرازات وحلول مخصّصة وفق ظروف الخط ومخططات التجميع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
