3-7B حبل تعليق أنبوب تحديد الموضع

حبل تعليق أنبوب تحديد الموضع (3-7B) المستخدم في شبكة التلامس للسكك الحديدية المكهربة، لتعليق طرف أنبوب تحديد الموضع والحفاظ على وضعه الأفقي.

يستوفي المنتج متطلبات TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 3: جهاز تحديد الموضع من النوع المحدود»، وتُصنَّع أبعاد الهيكل والتوصيل وفق الشروط الفنية للاعتماد، ويُستخدم مع المكونات القياسية لمنظومة شبكة التلامس.

نظرة عامة على المنتج

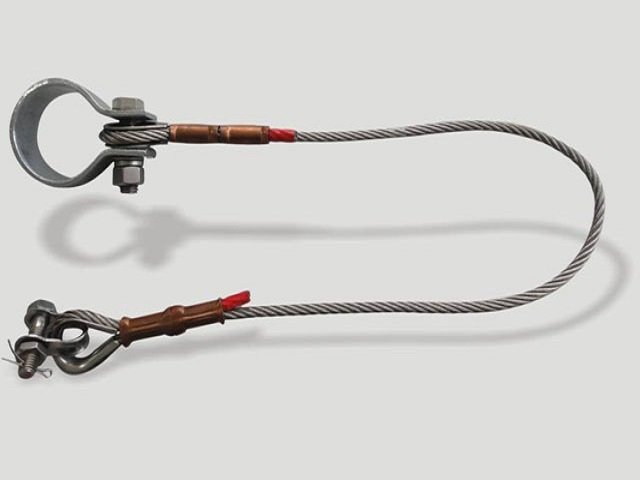

حبل التعليق عنصر سلكي مزوَّد بخطاف (حلقة) توصيل في طرفيه؛ يُوصَل طرفه العلوي بمقعد الحبل الحامل وغيره من القطع على الذراع الكابولي الأفقي، ويُعلَّق طرفه السفلي على طرف أنبوب تحديد الموضع، فيرفع الطرف الخارجي للأنبوب إلى الارتفاع التصميمي ويحافظ على أفقية الأنبوب مع ملاءمة إزاحة نقطة التعليق. والشركة حاصلة على اعتماد CRCC للمنتجات للسكك الحديدية.

الخصائص الفنية

• خطاف (حلقة) التوصيل في الطرفين يجعل التجميع ميسورًا والضبط والاستبدال سهلين
• مرونة جيدة للعنصر السلكي تلائم الإزاحات الصغيرة عند نقطة التعليق
• مقاسات الطول مطابقة لأبعاد تجميع أنبوب تحديد الموضع
• توافق عام مع مقعد الحبل الحامل وأنبوب تحديد الموضع وغيرهما

المعيار المطبّق ومراقبة الجودة

يُنفّذ المنتج TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 3: جهاز تحديد الموضع من النوع المحدود»، وتخضع الشركة لاعتماد CRCC للمنتجات للسكك الحديدية ولضوابط نظام إدارة الجودة ISO9001، ويُجرى فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء التصنيع والاختبار الروتيني عند الخروج من المصنع على كل دفعة، ويُسلَّم المنتج بعد اجتيازه الفحص.

ظروف التطبيق والتطبيقات النموذجية

يُستخدم نموذجيًا في تعليق طرف أنبوب تحديد الموضع ضمن جهاز تحديد الموضع من النوع المحدود، بالاشتراك مع مقعد الحبل الحامل وأنبوب تحديد الموضع.

اختيار الطراز والخدمة

تقدّم الشركة خدمة متكاملة تشمل حساب اختيار الطراز وتأكيد المخططات والتوريد بالكميات والتوجيه الفني في الموقع، ويمكن تقديم توصيات بالطرازات والمواصفات وحلول مخصّصة وفق ظروف الخط ومخططات التركيب. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
