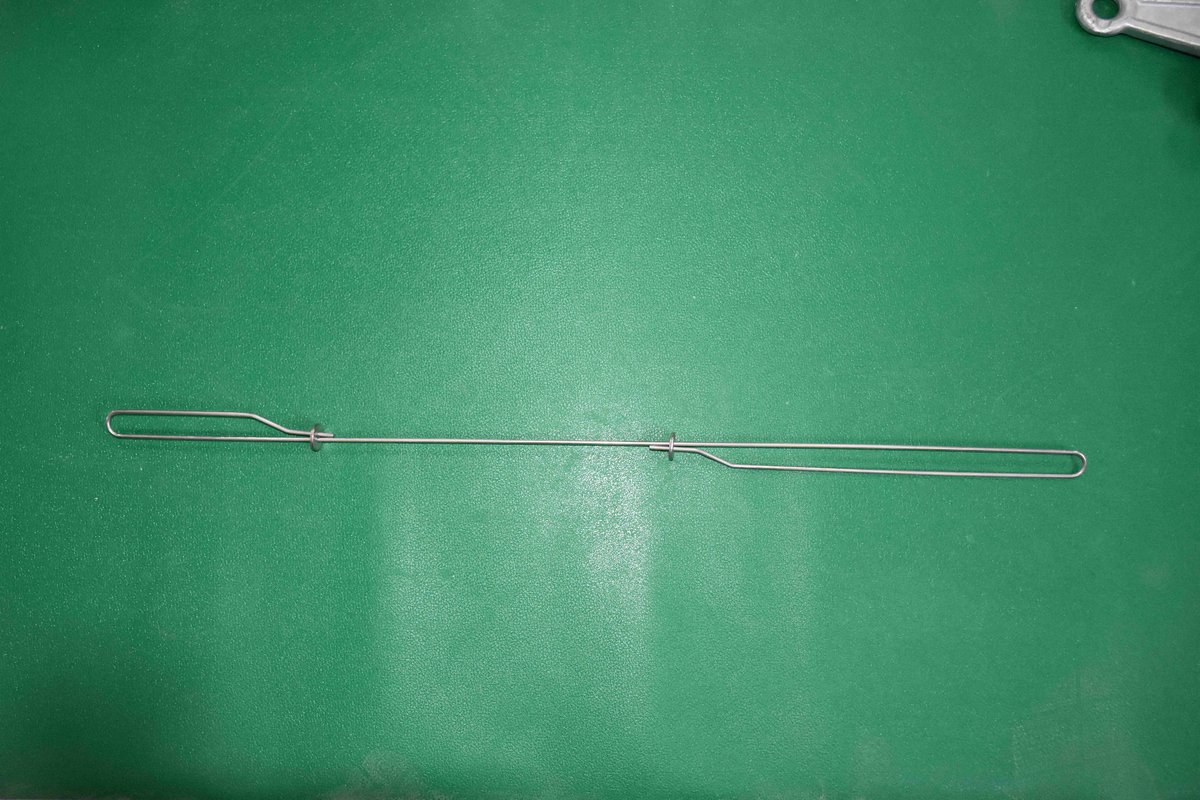

حبل الشد المقاوم للرياح 3-9

حبل الشد المقاوم للرياح (3-9) المخصص لشبكة التلامس العلوية في السكك الحديدية المكهربة، ويُستخدم لشد وتثبيت أنبوب تثبيت الموضع وكبح تأرجحه بفعل الرياح.

يُطابق متطلبات المعيار TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 3: أجهزة تحديد الموضع من النوع المقيَّد»، وتُصنع البنية وأبعاد التوصيل وفق الشروط الفنية المعتمدة، ويُستخدم بالتكامل مع المكونات القياسية لمنظومة شبكة التلامس.

نظرة عامة على المنتج

حبل الشد المقاوم للرياح عنصر حبلي مزوّد في طرفيه بقطع ضبط وتوصيل، يمتد مائلًا من الطرف الخارجي لأنبوب تثبيت الموضع إلى نقطة تثبيت على الذراع الكابولي المائل (أو الذراع الكابولي)، ويعمل مع حبل تعليق أنبوب تثبيت الموضع على تثبيت موضعه المكاني وتقليل الاهتزاز والانحراف الناتجين عن أحمال الرياح. والشركة حاصلة على اعتماد CRCC للمنتجات للسكك الحديدية.

الخصائص الفنية

• قطع التوصيل في الطرفين سهلة الضبط والحفاظ على حالة الشد
• احتياطي قوة كافٍ في العنصر الحبلي وأداء جيد لمقاومة التعب
• متوافق للاستخدام العام مع حلقة تثبيت حبل مقاومة الرياح وحلقة تثبيت الموضع وغيرها
• لا يعيق بعد التركيب العمل الديناميكي الطبيعي لمنظومة تحديد الموضع

المعايير المطبقة وضبط الجودة

يُصنّع المنتج وفق المعيار TB/T 2075.3-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 3: أجهزة تحديد الموضع من النوع المقيَّد»، وتخضع الشركة لاعتماد CRCC للمنتجات للسكك الحديدية ولنظام إدارة الجودة ISO9001؛ وتُجري فحص المواد الخام عند الاستلام وفحص العمليات الحرجة أثناء التنفيذ وفحص المنتج النهائي قبل التسليم على كل دفعة، ويُسلَّم المنتج بعد اجتيازه.

ظروف التشغيل والتطبيقات النموذجية

يُستخدم نمطيًا في منظومات تحديد الموضع بشبكة التلامس في المقاطع ذات الرياح القوية وفي المحطات، بالتكامل مع أنبوب تثبيت الموضع وحلقة تثبيت حبل مقاومة الرياح.

اختيار الطراز والخدمات

تقدّم الشركة خدمة متكاملة تبدأ من حسابات اختيار الطراز وتأكيد الرسومات وتنتهي بالتوريد بالجملة والإرشاد الفني في الموقع، ويمكنها تقديم توصيات بشأن الطرازات والمواصفات وحلول تصنيع خاصة وفق ظروف الخط ورسومات التجميع. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
