في شبكة التلامس بالسكك الحديدية وأنظمة الإمداد بالطاقة في النقل الحضري بالسكك الحديدية، يُعدّ مفتاح العزل جهاز فصل بسيط البنية نسبياً، لكنه لا غنى عنه إطلاقاً. وكثيراً ما يطرح القراء الذين يتعاملون للمرة الأولى مع تصميم إمداد الجر وتشغيله أسئلة متشابهة: ما الوظيفة الرئيسية لمفتاح العزل بالضبط؟ وما الدور الذي يؤديه مفتاح العزل؟ وما الفرق بينه وبين قاطع الدائرة والقاطع الهوائي (قاطع الدائرة الهوائي المصغّر)؟ ولماذا يلزم تركيب مفتاح عزل مستقل ما دام في الدائرة قاطع دائرة قادر على قطع تيار القصر؟ يتناول هذا المقال، انطلاقاً من هذه الأسئلة المتكررة حول وظيفة مفتاح العزل وخصائص عمله، وحول الفرق بين مفتاح العزل وقاطع الدائرة والفرق بين مفتاح العزل والقاطع الهوائي، وبالاستناد إلى ممارسة شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة في مجال إمداد الجر 27.5kV للسكك الحديدية وإمداد التيار المستمر في المترو، عرضاً منظماً للقارئ.
الوظيفة الرئيسية لمفتاح العزل: إنشاء نقطة فصل ظاهرة
يمكن تلخيص الوظيفة الرئيسية لمفتاح العزل في جملة واحدة: أن يُنشئ للدائرة، في حالة انعدام التيار أو صغره، نقطة فصل كهربائية مباشرة ومرئية وموثوقة، تعزل عزلاً تاماً المعدات أو الخطوط التي تحتاج إلى صيانة عن الأجزاء المكهربة. وتتفرع هذه الوظيفة إلى أربعة جوانب.

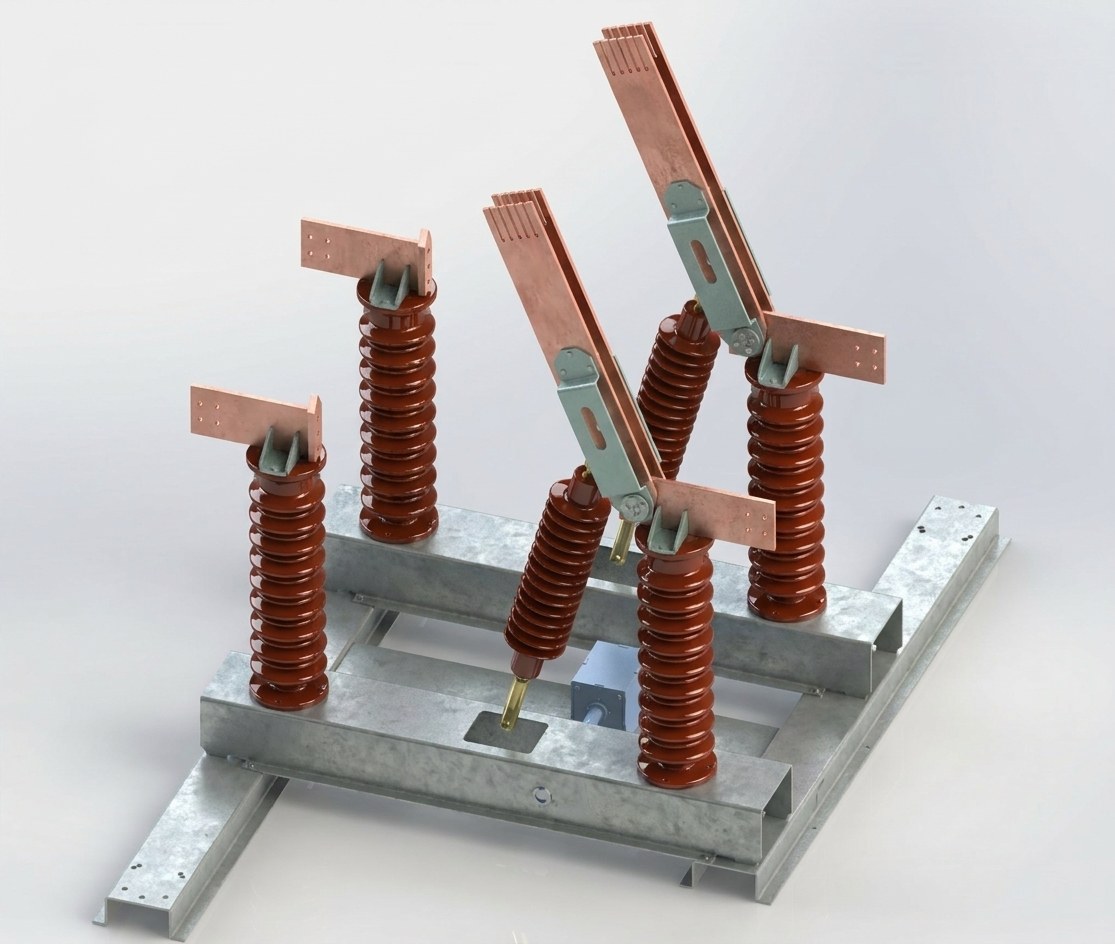

- إنشاء نقطة فصل ظاهرة: بعد فتح مفتاح العزل تكون المسافة بين نقطتي التلامس المتحركة والثابتة مرئية بوضوح، وقد صُمم عزل الفجوة وفق الجهد المقنن ليتحمل الجهد التشغيلي وجهد الزيادة بموثوقية، فيستطيع العامل التأكد مباشرة من انقطاع الدائرة، وهذا إحساس بالأمان مرئي لا يستطيع قاطع الدائرة تقديمه.
- عزل مصدر القدرة: يُجري عزلاً كهربائياً للقضبان العمومية وخطوط التغذية والمحولات ومحولات القياس وغيرها من المعدات، ويهيّئ الظروف لإجراءات السلامة التالية كفحص وجود الجهد وتركيب وصلات التأريض، وهو الحاجز الأول في أعمال الصيانة بعد فصل التيار.
- التأريض لأعمال الصيانة: مفتاح العزل المزوّد بسكين تأريض يستطيع، عند الفتح، تأريض جانب الخط مباشرة، فيمنع الإمداد الخاطئ بالطاقة ويقي العاملين من ضرر جهد التأثير، وهذا مهم بوجه خاص في سيناريوهات الصيانة مثل العمل داخل نوافذ التوقف في شبكة التلامس.
- عمليات التحويل: عند تغيير نمط التشغيل يُستخدم مفتاح العزل لإدخال مقاطع التغذية أو إخراجها ولتبديل حالة التوصيل في الدوائر، وهو المعدات الأساسية لعمليات التحويل في محطات التحويل وشبكة التلامس.
خصائص عمل مفتاح العزل: لا يُستخدم عادةً للفصل والإغلاق تحت الحمل
لفهم الفرق بين مفتاح العزل وقاطع الدائرة، يكون المفتاح في اختلاف قدرة إطفاء القوس. فمفتاح العزل لا يمتلك جهاز إطفاء قوس مخصصاً، أو يمتلك قدرة ضعيفة جداً، ولذلك لا يجوز عادةً استخدامه لوصل تيار الحمل أو قطعه، ويُحظر من باب أولى استخدامه لقطع تيار القصر.
وفق مبدأ التشغيل المتعارف عليه في الصناعة، يجب عند فصل التغذية قطع قاطع الدائرة أولاً ثم فتح مفتاح العزل؛ وعند الإمداد يجب إغلاق مفتاح العزل أولاً ثم إغلاق قاطع الدائرة. وإذا جرى فتح مفتاح العزل أو إغلاقه بالقوة قبل انقطاع قاطع الدائرة، ينشأ بين نقطتي التلامس قوس لا ينطفئ من تلقاء نفسه، قد يُحدث قصراً بالقوس الكهربائي وتلفاً للمعدات، بل وإصابات للأشخاص. ولهذا يُنشأ عادةً تعشيق تشغيلي بين مفتاح العزل وقاطع الدائرة يمنع الخطأ التشغيلي من الأساس. وتجدر الإشارة إلى أن مفتاح العزل يجوز، في الحدود التي تسمح بها اللوائح، أن يفصل ويغلق دوائر صغيرة التيار مثل محولات الجهد ومانعات الصواعق، ويُعتمد في ذلك على تعليمات المنتج ولوائح التشغيل الميدانية.
الفرق بين مفتاح العزل وقاطع الدائرة: هذا للعزل وذاك للقطع
كثيراً ما يُركَّب مفتاح العزل وقاطع الدائرة في الدائرة نفسها، لكن تحديد وظيفة كل منهما مختلف تماماً، ويمكن المقارنة بينهما من أربعة أبعاد.
- اختلاف الوظيفة الجوهرية: قاطع الدائرة قادر على وصل تيار الحمل وقطعه في الظروف الطبيعية، وعلى قطع تيار القصر في حالات العطل، وهو جوهر حماية الدائرة والتحكم فيها؛ أما مفتاح العزل فلا يفصل ويغلق إلا في حالة انعدام التيار أو صغره الشديد، ويتولى مهمة العزل لا مهمة القطع.
- اختلاف بنيوي واضح: قاطع الدائرة مزوّد بمنظومة إطفاء قوس كاملة تُغلق فيها نقاط التلامس داخل بنية إطفاء القوس، وتكون الفجوة عادةً غير مرئية؛ أما مفتاح العزل فلا يمتلك جهاز إطفاء قوس أو يمتلك قدرة ضعيفة جداً، وتكون فجوته بعد الفتح مكشوفة ومرئية بوضوح.
- اختلاف متطلبات التشغيل: قاطع الدائرة يتحمل التشغيل تحت الحمل والقطع عند العطل، وتُحرّكه منظومة الحماية والتحكم؛ أما مفتاح العزل فلا يُشغَّل إلا بعد التأكد من انقطاع قاطع الدائرة، ويعتمد الاثنان على التعشيق لضمان الترتيب.
- تكامل في الأداء: التكوين النموذجي للدائرة هو أن يقطع قاطع الدائرة التيار ويُنشئ مفتاح العزل الفجوة، فيتكاملان معاً لتكوين دائرة كاملة قابلة للصيانة.
الفرق بين مفتاح العزل والقاطع الهوائي: مستوى الجهد والسياق مختلفان تماماً
القاطع الهوائي هو قاطع دائرة منخفض الجهد في جوهره، وكثيراً ما يخلط الناس بينه وبين مفتاح العزل، لكن قابلية الإحلال بينهما شبه معدومة.
- اختلاف مستوى الجهد: يُستخدم القاطع الهوائي في دوائر التوزيع منخفضة الجهد مثل 380V و220V؛ أما مفتاح العزل في مجال شبكة التلامس فيعمل في أنظمة الجهد العالي والجر بالتيار المستمر، مثل إمداد الجر 27.5kV في السكك الحديدية وإمداد التيار المستمر DC1500V في المترو.
- اختلاف قدرة القطع: يمتلك القاطع الهوائي قدرة الفصل والإغلاق تحت الحمل، ومزوّد بحماية من الحمل الزائد والقصر، ويُفصل تلقائياً عند العطل؛ أما مفتاح العزل فلا يُفصل ويُغلق عادةً تحت الحمل، ولا يؤدي أي وظيفة حماية.
- اختلاف سيناريو الاستخدام: يُستخدم القاطع الهوائي غالباً في لوحات التوزيع داخل المباني وفي الدوائر الطرفية للمعدات؛ أما مفتاح العزل فيُركَّب في محطات التحويل ومقاطع التغذية بشبكة التلامس ونقاط الربط بالشبكة وغيرها، ويخدم العزل لأعمال الصيانة وعمليات التحويل.
وخلاصة في جملة: القاطع الهوائي مفتاح حماية منخفض الجهد يفصل تلقائياً، ومفتاح العزل جهاز عزل عالي الجهد بفجوة مرئية، ولا يحل أحدهما محل الآخر.
سياق شبكة التلامس في السكك الحديدية: التطبيق في إمداد الجر 27.5kV والتيار المستمر DC1500V في المترو
في منظومة إمداد الجر بالسكك الحديدية المكهربة، تحوّل محطة الجر الكهربائية جهد منظومة القدرة ثم تُغذّي شبكة الجر 27.5kV، وتُوزَّع مفاتيح العزل بكثرة على جانب خروج خطوط محطة الجر، وفي مقاطع التغذية بشبكة التلامس، وفي مناطق مداخل المحطات والساحات، وفي المحطات الفرعية، وذلك لإدخال مقاطع التغذية أو إخراجها، ولتهيئة ظروف عزل وتأريض موثوقة عند الصيانة في نوافذ التوقف. ومفاتيح العزل الخارجية المزوّدة بسكين تأريض هي إحدى المعدات الحاسمة لحماية سلامة العاملين في شبكة التلامس.
وفي مجال المترو، تحتاج دوائر الخط الرئيسي والمستودعات والمواقف في منظومة إمداد الجر بالتيار المستمر DC1500V أيضاً إلى مفاتيح عزل للتيار المستمر لإتمام العزل وعمليات التحويل. وتيار الدائرة المستمرة لا يعبر الصفر، وظروف القطع فيها تختلف عن التيار المتردد، ولذلك تُراعى اعتبارات خاصة في تصميم منتجات مفاتيح العزل للتيار المستمر وضبط معاملاتها. وتوفّر شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة لهذين السيناريوهين سلسلة مفاتيح العزل عالية الجهد وخط إنتاج مفاتيح العزل للتيار المستمر للمترو، مع تشكيلة من آليات التشغيل، لتختار منها جهات التصميم والتشغيل والصيانة ما يناسب معاملات الدوائر.
الأسئلة الشائعة
ما الدور الذي يؤديه مفتاح العزل؟ وهل يمكن استخدامه لقطع الحمل مباشرة؟
يتمثل دور مفتاح العزل في إنشاء نقطة فصل ظاهرة وعزل مصدر القدرة والتأريض لأعمال الصيانة وإتمام عمليات التحويل. وهو لا يمتلك عادةً قدرة إطفاء قوس، ولا يصلح لقطع تيار الحمل مباشرة، ويجب استخدام قواطع الدائرة وغيرها من أجهزة الفصل لقطع تيار الحمل وتيار العطل.
ما دام هناك قاطع دائرة، فلماذا يلزم تركيب مفتاح عزل؟
قاطع الدائرة مسؤول عن قطع تيار الحمل وتيار العطل، لكن فجوته مغلقة داخل بنية إطفاء القوس فلا يمكن التأكد مباشرة من حالة العزل؛ أما مفتاح العزل فيوفّر نقطة فصل مرئية بوضوح ويؤدي التأريض عند الصيانة. ووظيفتهما متكاملة ولا غنى عن إحداهما.
هل مفتاح العزل والقاطع الهوائي شيء واحد؟
لا. القاطع الهوائي هو اسم شائع لقاطع الدائرة منخفض الجهد، ويمتلك حماية من الحمل الزائد والقصر ويُفصل تحت الحمل؛ أما مفتاح العزل فيُستخدم غالباً في أنظمة الجهد العالي والجر بالتيار المستمر، ولا يتولى إلا عزل مصدر القدرة، ويختلفان في مستوى الجهد والبنية وتحديد الوظيفة.
لماذا يُشدَّد في صيانة شبكة التلامس على وظيفة التأريض في مفتاح العزل؟
تُنفَّذ صيانة شبكة التلامس غالباً داخل نوافذ التوقف، ويجب أن يكون مقطع العمل مؤرَّضاً تأريضاً موثوقاً. ومفتاح العزل المزوّد بسكين تأريض يؤرّض جانب الخط عند الفتح، وبالتكامل مع فحص الجهد وتركيب وصلات التأريض، يمنع بفعالية الإمداد الخاطئ بالطاقة وأضرار جهد التأثير.
وعلى وجه الإجمال، الوظيفة الرئيسية لمفتاح العزل هي العزل، ووظيفة قاطع الدائرة هي القطع، والقاطع الهوائي مفتاح حماية في جانب الجهد المنخفض؛ وتحديد وظيفة كل منها مختلف، ولا يجوز الخلط بينها. وإذا كنتم تختارون معدات لمشروع إمداد جر 27.5kV في السكك الحديدية، يمكنكم الاطلاع على سلسلة مفاتيح العزل عالية الجهد؛ ولسيناريو إمداد التيار المستمر DC1500V في المترو يمكنكم الرجوع إلى صفحة منتج مفاتيح العزل للتيار المستمر للمترو، ونرحّب أيضاً بتواصلكم المباشر مع شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة للحصول على توصيات اختيار مخصصة.
