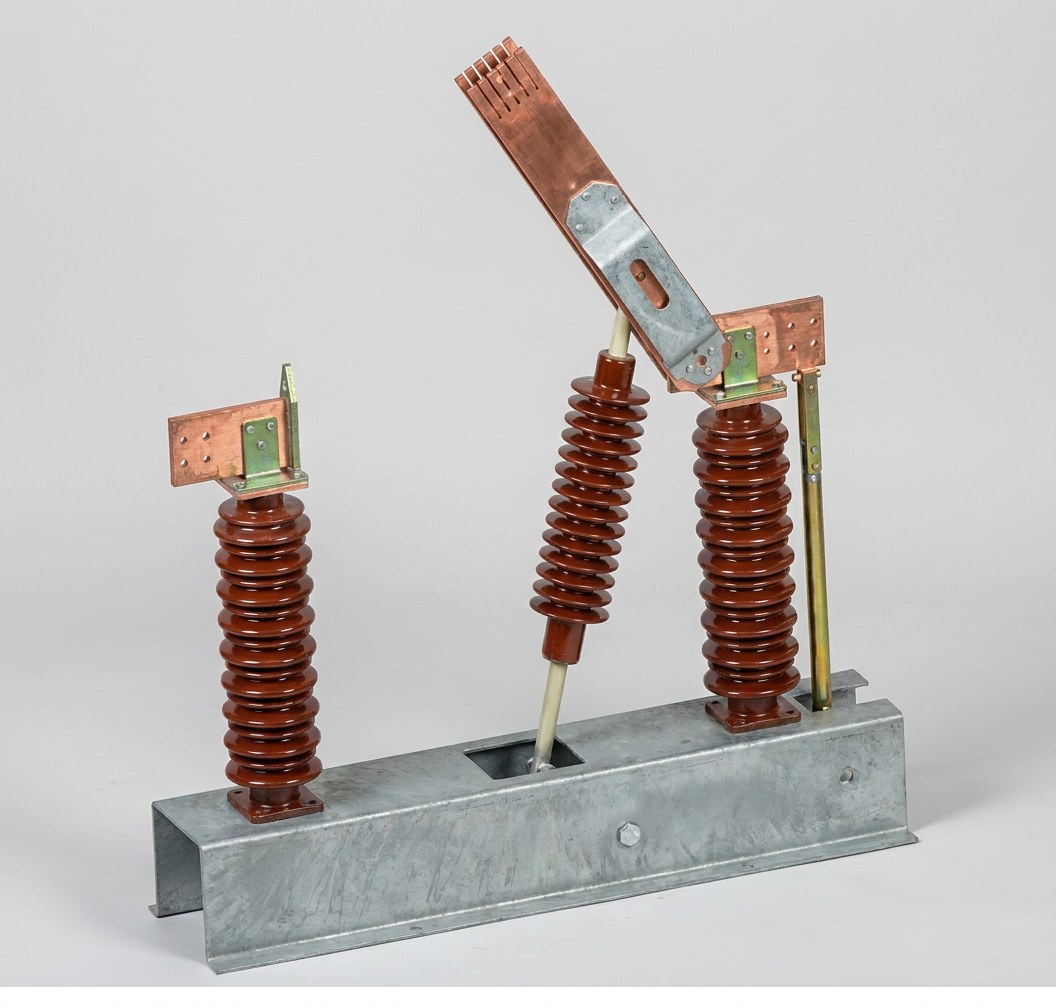

دليل شامل لطرازات مفاتيح عزل شبكة التلامس ورموزها الرسومية

في أعمال تصميم شبكة التلامس وشراء قطع الغيار، تُعدّ طرازات مفاتيح العزل وصورها من أكثر ما يُبحث عنه. وقد يبدو طراز مفتاح العزل مجرد سلسلة من الحروف والأرقام، لكن لكل حقل فيه معنى محدد؛ وعلى المخططات الكهربائية يتشابه الرمز الرسومي لمفتاح العزل تشابهاً كبيراً مع رمز قاطع الدائرة، مما يُربك المبتدئين بسهولة. يستند هذا المقال إلى خط الإنتاج الفعلي لشركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة، ويرتّب دليلاً شاملاً لطرازات مفاتيح العزل وفق أربعة سيناريوهات تطبيقية: إمداد الجر 27.5kV للسكك الحديدية، والتيار المستمر DC1500V في المترو، وتوزيع القدرة 10/15kV، وخطوط الاختبار؛ كما يشرح طريقة اختيار آليات التشغيل ونقاط قراءة الرموز الرسومية، ليكون مرجعاً للمصممين والمنفذين وفنيي التشغيل والصيانة في مجال شبكة التلامس.

كيف يُقرأ طراز مفتاح العزل: تفكيك معاني الحقول

وفق العُرف السائد في تكوين الطرازات، يتألف طراز مفتاح العزل الخارجي عالي الجهد عادةً من رمز المنتج والرقم التسلسلي للتصميم والجهد المقنن والتيار المقنن وغيرها من الحقول. خُذ الطراز GW4-27.5/1250 مثالاً: الحرف G يرمز إلى مفتاح العزل، والحرف W إلى التركيب الخارجي، والرقم 4 هو الرقم التسلسلي للتصميم، و27.5 يدل على جهد مقنن قدره 27.5kV، أما 1250 بعد الشرطة المائلة فيدل على تيار مقنن قدره 1250A؛ وتُبيّن الحروف في نهاية الطراز اختلافات بنيوية، فالمنتجات المزوّدة بسكين تأريض تُعلَّم بالحرف D، والمنتجات المقاومة للطيور تُعلَّم بالحرف B؛ أما منتجات التيار المستمر فيُسبق رمزها بالحرف Z، مثل مفاتيح العزل للتيار المستمر المستخدمة في المترو. وبعد إتقان قاعدة التسمية هذه، يستطيع القارئ أن يستخرج بسرعة من أي طراز موقع تركيبه ومستوى جهده ومعاملات تياره وخصائصه البنيوية، ويحكم بسهولة أكبر على إمكانية إحلال طراز محل آخر.

طرازات مفاتيح العزل لإمداد الجر 27.5kV في السكك الحديدية

تُعدّ مفاتيح العزل 27.5kv أكثر المنتجات استخداماً في محطات الجر الكهربائية وشبكة التلامس في السكك الحديدية المكهربة في الصين، وتتولى أساساً مهام عزل مقاطع التغذية، والتأريض لأعمال الصيانة في نوافذ التوقف المخططة، وعمليات التحويل. وتوفّر شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة الطرازات التالية في هذا السيناريو.

وفي هذا السياق، فإن سلسلة GW4 هي الشكل البنيوي لمفاتيح العزل الخارجية الذي اعتمدته صناعتا الكهرباء والسكك الحديدية في الصين على نطاق واسع ولفترة طويلة، ويمكن دمج جسمها مع آليات تشغيل مختلفة حسب متطلبات المشروع؛ أما البنية ثنائية القطب والترتيب العمودي في سلسلة GW1 فيوفّران خياراً أكثر مرونة لظروف تركيب خاصة مثل ساحات المحطات. والطرازات ذات اللاحقة D تستطيع تأريض جانب الخط عند الفتح، وهي تكوين شائع في أعمال الصيانة داخل نوافذ التوقف في شبكة التلامس.

طرازات مفاتيح العزل للتيار المستمر في المترو وتوزيع القدرة 10/15kV وخطوط الاختبار

تفرض أنظمة إمداد الجر بالتيار المستمر DC1500V في النقل الحضري بالسكك الحديدية متطلبات خاصة على مفاتيح العزل من حيث السعة الكبيرة والملاءمة للتيار المستمر. وتوفّر شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة طرازين كبيري السعة لمفاتيح العزل بالتيار المستمر هما ZGW1-1.5/3150 وZGW1-1.5/6000، حيث يرمز الحرف Z في الطراز إلى التيار المستمر، ويقابل 1.5 جهد منظومة 1.5kV، ويمثل 3150 و6000 درجتي التيار المقنن، ويمكن اختيارهما حسب متطلبات سعة دوائر التغذية. وفي سيناريوهات توزيع القدرة 10/15kV يتوفر الطرازان GW4-10/15 بالنسخة العادية وGW4-10/15-B بالنسخة المقاومة للطيور، والأخير مناسب للمقاطع الخارجية التي تكثر فيها حركة الطيور ويُحتمل فيها حدوث قصر بفعل الطيور. وإضافة إلى ذلك، وللمواضع التي تجمع بين نظامي التيار المستمر والتيار المتردد مثل خطوط الاختبار في مستودعات عربات المترو، تقدّم الشركة مفتاح العزل المزدوج الاستخدام GW4-27.5/6000-JZ.

تُستخدم خطوط الاختبار في الضبط الديناميكي للعربات قبل دخولها الخدمة، وقد تُنشأ في المسار نفسه دوائر اختبار بنظامي إمداد مختلفين: DC1500V و27.5kV؛ واختيار الطراز المزدوج الاستخدام يتيح تغطية النوعين بمجموعة واحدة من المعدات وتيسير إدارة قطع الغيار. ومع ذلك، يبقى الاختيار الفعلي خاضعاً لجهد الدائرة وتيارها وظروف التشغيل.

اختيار آلية التشغيل لمفتاح العزل: الذراع اليدوي والآلية اليدوية والآلية الكهربائية

يحتاج جسم مفتاح العزل إلى آلية تشغيل لإتمام الفصل والإغلاق، واختيار الآلية يؤثر مباشرة في أسلوب التشغيل والصيانة. وتوفّر شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة ثلاثة أنواع: آلية التشغيل بالذراع اليدوي CS-2، والآلية اليدوية CS-11، والآلية الكهربائية CJ-2.

• آلية التشغيل بالذراع اليدوي CS-2: تُدار بالذراع اليدوي بإيقاع يمكن التحكم فيه، وتناسب الدوائر التي تُشغَّل موضعياً ولا تتكرر عملياتها.
• الآلية اليدوية CS-11: تفصل وتغلق مباشرة باليد، ببنية بسيطة وصيانة واضحة، وهي التكوين التقليدي الشائع.
• الآلية الكهربائية CJ-2: تدعم الفصل والإغلاق الكهربائيين، وتيسّر التحكم عن بُعد والمراقبة المركزية، وتناسب سيناريو مفاتيح العزل الكهربائية في شبكة التلامس في ظل اتجاه محطات التحويل إلى التشغيل بأقل عدد من العاملين.

أما علاقة الاقتران بين جسم كل طراز وآلية التشغيل، فينبغي تحديدها وفق موضع التركيب وظروف مصدر قدرة التشغيل ومتطلبات التحكم عن بُعد، ويُستحسن قبل الشراء تأكيد كل بند مع الفنيين لدى المُصنّع.

الفرق بين الرمز الرسومي لمفتاح العزل ورمز قاطع الدائرة

في مخططات التوصيل الرئيسية والمخططات المبدئية الكهربائية يتشابه رمز مفتاح العزل مع رمز قاطع الدائرة تشابهاً شديداً، ويكفي إتقان النقاط الثلاث التالية للتمييز بينهما بسرعة.

• رمز مفتاح العزل: يتكوّن من خط مستقيم يمثل الدائرة وشَرطة مائلة قصيرة تمثل سكين الفصل، أحد طرفيها مفصلي على الدائرة، ويبقى بين طرفها الآخر ونقطة التلامس الثابتة فراغ ظاهر يعبّر بصورة ملموسة عن معنى الفجوة المرئية؛ وفي مفاتيح العزل المزوّدة بسكين تأريض تُمَدّ علامة تأريض من جهة الفجوة.
• رمز قاطع الدائرة: على أساس فجوة مشابهة لفجوة مفتاح العزل، تُضاف عند الفجوة علامة صغيرة على شكل إشارة ضرب (×) تدل على أن الجهاز يمتلك قدرة إطفاء القوس والقطع، وقادر على قطع تيار الحمل وتيار القصر.
• قاعدة القراءة: ما كانت فجوته تحمل علامة على شكل إشارة ضرب (×) فهو قاطع دائرة، أما فجوة سكين الفصل العادية فهي مفتاح عزل؛ وفي المخططات الرئيسية يظهران عادةً مزدوجين، فيقطع قاطع الدائرة التيار أولاً ثم يُنشئ مفتاح العزل فجوة العزل.

وتجدر الإشارة إلى أن برامج الرسم وإصدارات مجموعات المخططات المختلفة قد تختلف قليلاً في تفاصيل الرموز، لذا يُعتمد عند قراءة المخططات على شرح المفتاح (اللجند) المرفق بالرسم.

الأسئلة الشائعة

ما الفرق بين GW4-27.5/1250D وGW4-27.5/1250؟

الجهد المقنن والتيار المقنن متطابقان في الطرازين، والفرق أن اللاحقة D تدل على وجود سكين تأريض: عند الفصل يمكن تأريض جانب الخط مباشرة، وهو مناسب للدوائر التي تحتاج إلى تأريض لأعمال الصيانة؛ أما الطراز بدون D فيؤدي وظيفة العزل فقط.

كيف أختار بين ZGW1-1.5/3150 وZGW1-1.5/6000؟

كلاهما مفتاح عزل كبير السعة للتيار المستمر DC1500V، والفرق في درجة التيار المقنن. ويُحدَّد الاختيار بمجموع تيار العمل المستمر في الدائرة وترتيب المعدات وظروف التشغيل، ويُنصح بإرسال معاملات الدائرة إلى المُصنّع لمراجعتها قبل تثبيت التكوين.

ماذا تعني علامة إشارة الضرب (×) في الرمز الرسومي لمفتاح العزل؟

الفجوة التي تحمل علامة على شكل إشارة ضرب (×) هي رمز قاطع الدائرة، وتدل على قدرة إطفاء القوس والقطع؛ أما رمز مفتاح العزل فهو فجوة سكين فصل عادية بلا هذه العلامة. وهذه أوضح طريقة وأكثرها استخداماً للتمييز بين الرمزين.

لماذا يُختار في خط الاختبار مفتاح عزل مزدوج الاستخدام للتيار المتردد والمستمر؟

قد تُنشأ في خط الاختبار في الوقت نفسه دوائر تغذية للاختبار بنظامي DC1500V و27.5kV، والطراز GW4-27.5/6000-JZ المزدوج الاستخدام (1.5/27.5kV، 6000A) يغطي متطلبات النظامين، فيقلّل تنوع المعدات ويسهّل إدارة التشغيل والصيانة.

ما سبق هو الدليل الشامل لطرازات مفاتيح العزل مرتباً حسب سيناريوهات التطبيق، مع أهم نقاط رموزها الرسومية. وتجدر الإشارة إلى أن معلومات الطرازات هنا مستندة إلى خط الإنتاج الحالي لشركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة، ويبقى الاتفاق التقني ومخططات التصميم هما المرجع عند الطلب الفعلي. وللاطلاع على تفاصيل منتجات التيار المتردد وصورها الفعلية، يُرجى زيارة سلسلة مفاتيح العزل عالية الجهد؛ ولمنتجات التيار المستمر للمترو يُرجى الرجوع إلى مفاتيح العزل للتيار المستمر للمترو؛ وللمفاهيم الأساسية لمكونات مفتاح العزل اليدوي يمكن الرجوع إلى صفحة مكونات مفتاح العزل اليدوي (الموسوعة) في موسوعة Siwei لشبكة التلامس.
