تحليل تقني شامل للعازل المقطعي: الوظائف والتصنيفات، والبنية ومبدأ العمل، والصيانة والضبط، والإصلاح الطارئ للأعطال

ملخص

العازل المقطعي (Sectional Insulator) جهاز رئيسي في شبكة التلامس للسكك الحديدية المكهربة والنقل الحضري، يحقّق الفصل الكهربائي بين قطاعين متجاورين، إذ يُركَّب بينهما بحيث يكون الفصل كهربائيًا مع بقاء الاتصال الميكانيكي. ويعرض هذا الملف بشكل منهجي موقع العازل المقطعي ووظيفته، وتصنيفه إلى نوع للتعليق الصلب وآخر للتعليق المرن، وبنية أجزائه الداخلية ومبدأ عمله، وإجراءات الضبط أثناء الصيانة الميدانية، وتحليل آليات الأعطال الشائعة، وخطة الإصلاح الطارئ القائمة على مبدأ «المرور أولًا ثم الإصلاح الشامل»، مع صور ميدانية وجدول مرجعي سريع للمعايير الأساسية، ليكون مرجعًا للدراسة والتدريب اليومي لفنيي صيانة شبكة التلامس.

الكلمات المفتاحية: العازل المقطعي؛ شبكة التلامس العلوية؛ التعليق الصلب؛ التعليق المرن؛ الصيانة والضبط؛ القوس الكهربائي بين المنساخ والشبكة؛ الإصلاح الطارئ للأعطال

1. نظرة عامة على وظائف العازل المقطعي

1.1 تعريف الجهاز

العازل المقطعي جهاز عازل مخصص يُركَّب في شبكة التلامس للسكك الحديدية المكهربة أو النقل الحضري، فيفصل بين قطاعين متجاورين من الشبكة كهربائيًا مع بقاء الاتصال الميكانيكي بينهما. وبه يتحقق التقسيم الكهربائي لشبكة التلامس، بما ييسّر تنظيم التغذية وأعمال الصيانة.

1.2 الوظائف الجوهرية

2. تصنيف العازل المقطعي

بحسب طريقة تعليق شبكة التلامس يُقسم العازل المقطعي أساسًا إلى فئتين: نوع التعليق الصلب ونوع التعليق المرن، ويُفرَّع كل نوع بحسب عدد أسلاك التلامس.

2.1 العازل المقطعي في التعليق الصلب

يُثبَّت بطريقة الإدماج في قضيب تجميع التيار وسلك التلامس، ويكون بعد التركيب قابلًا للحركة مع التعليق الصلب كوحدة واحدة، ما يجعله ملائمًا لمقاطع التعليق الصلب مثل أنفاق المترو.

2.2 العازل المقطعي في التعليق المرن

بحسب عدد أسلاك التلامس يُقسم إلى نوعين: ثنائي السلك وأحادي السلك، ويختلف كل منهما في موضع التركيب وطريقة التثبيت:

2.3 طريقتا التركيب في التعليق المرن

3. البنية الداخلية ومبدأ العمل

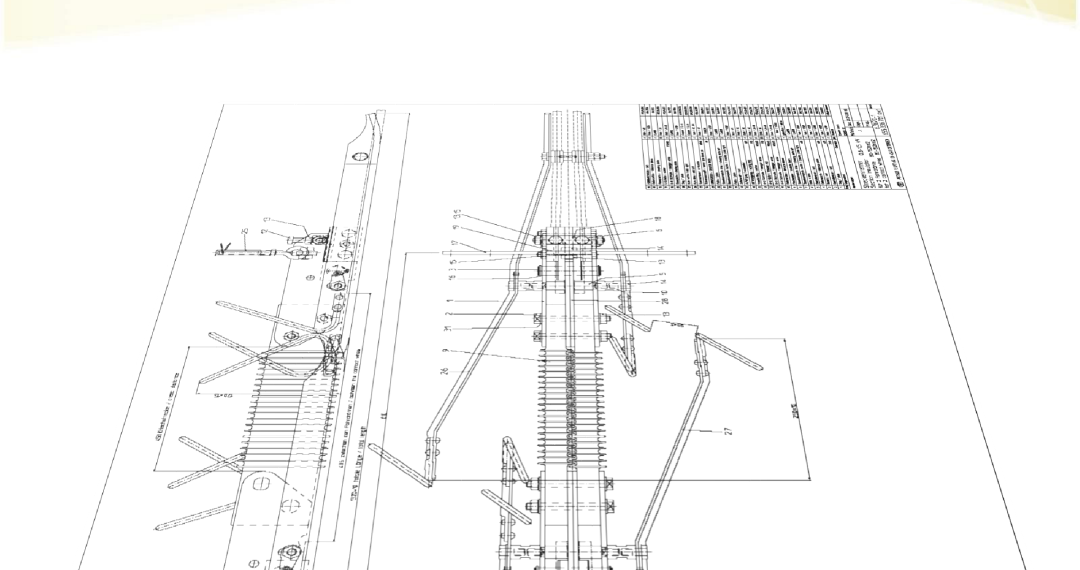

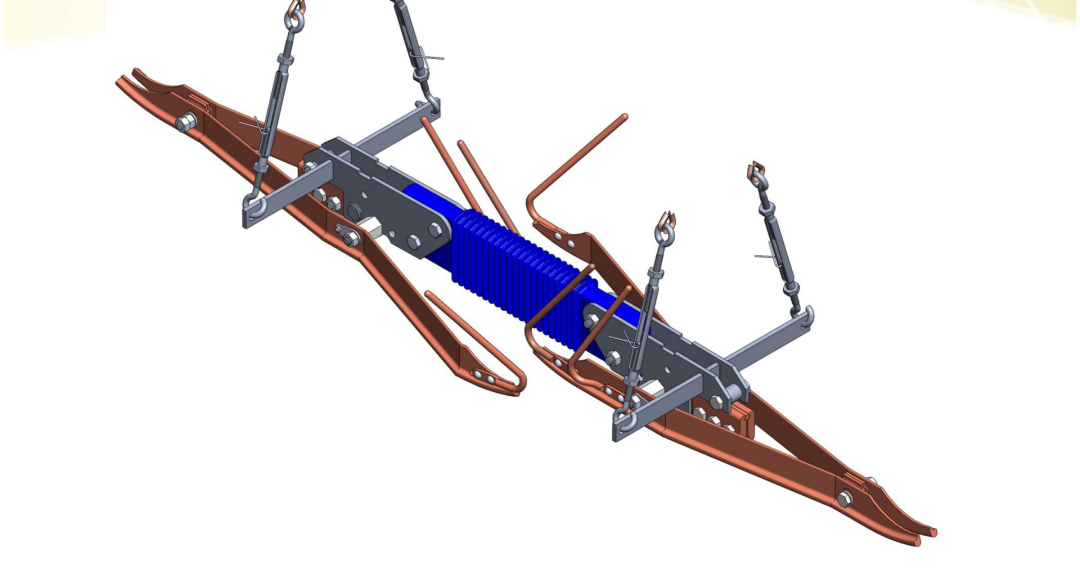

3.1 نظرة عامة على البنية

يتكون العازل المقطعي من جسم العازل المقطعي، وعناصر عزل الحبل الحامل (أو عناصر عزل حبل التعليق)، وقطع التوصيل، وملحقات التعليق المرافقة، وتتكون عناصر العزل من مواد عازلة وملحقات معدنية.

3.2 الأجزاء المكوّنة الرئيسية

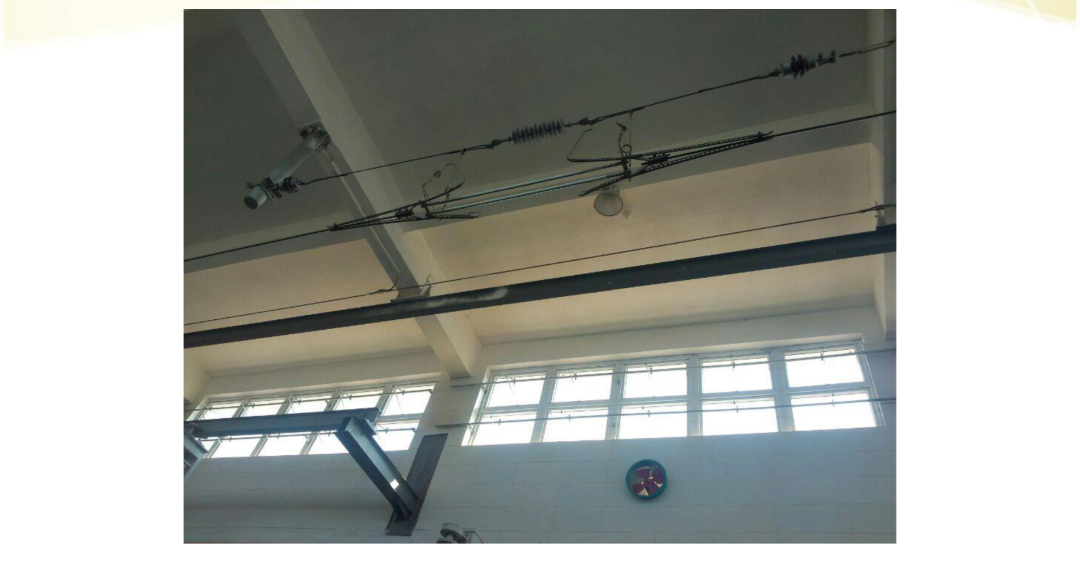

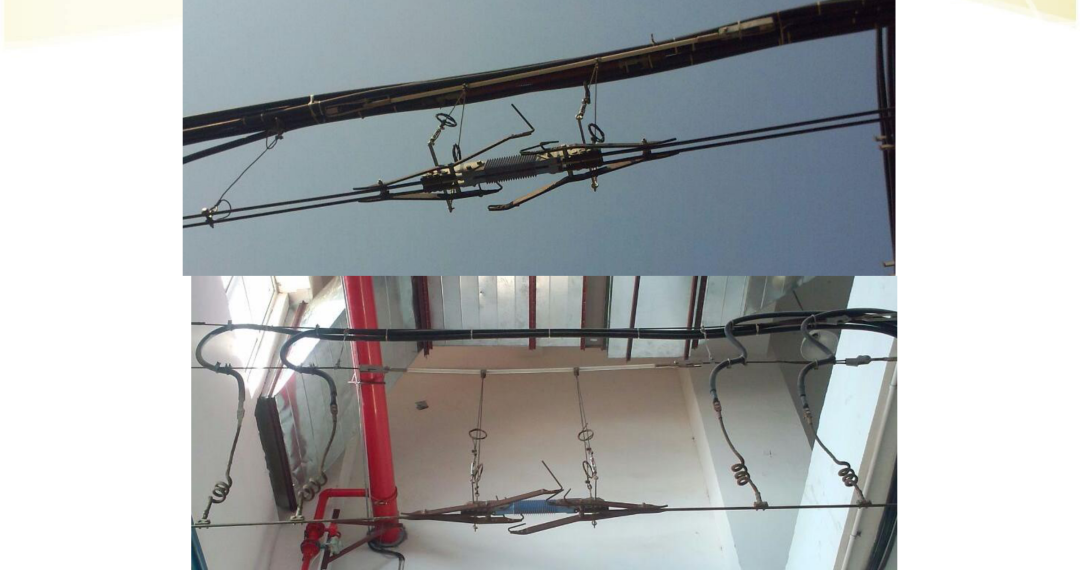

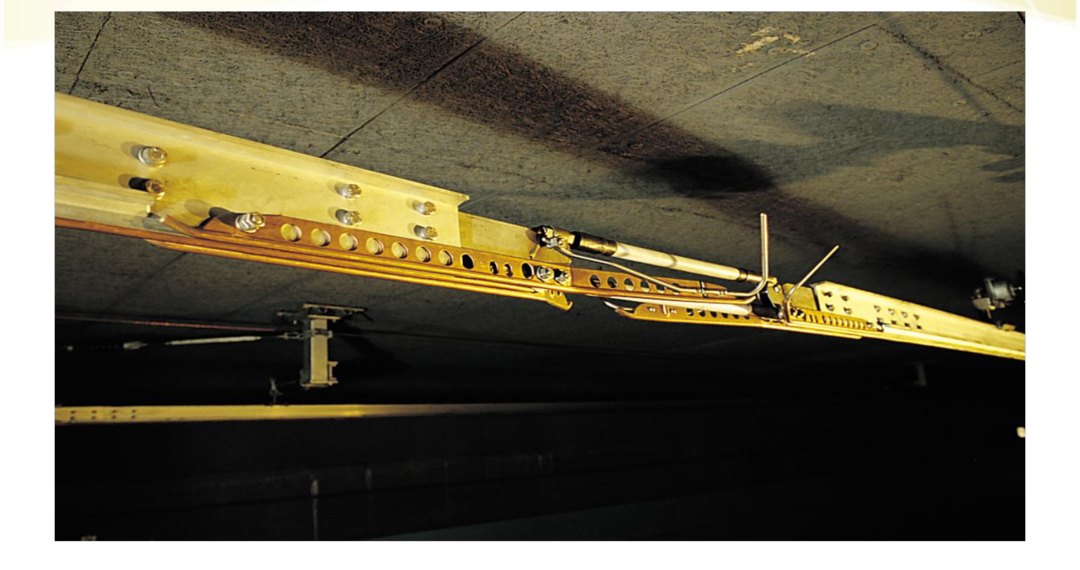

3.3 صور ميدانية

3.4 المتطلبات الإنشائية

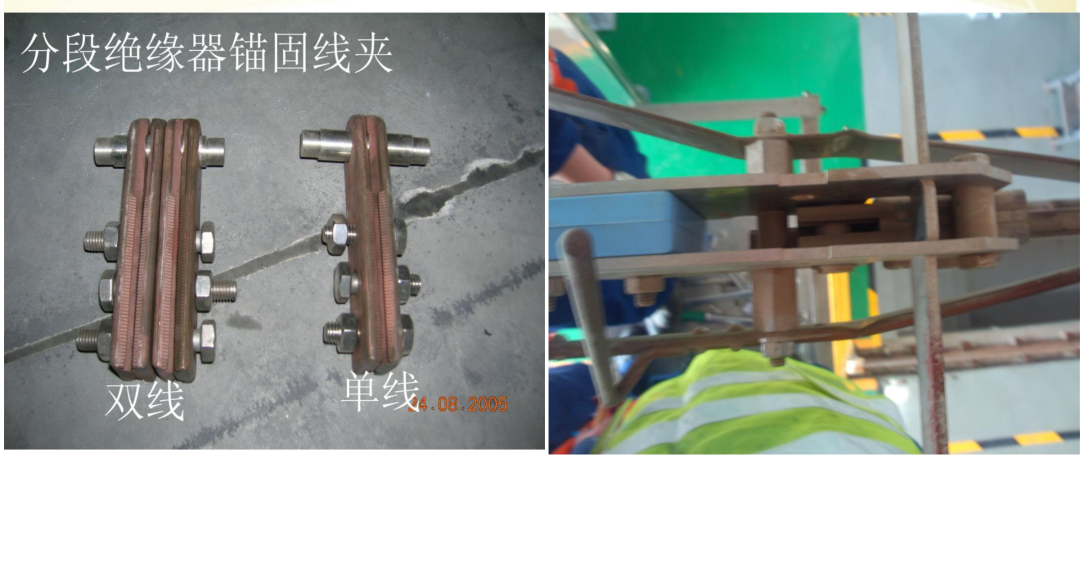

3.5 توصيل جسم العازل بسلك التلامس

4. صيانة العازل المقطعي وضبطه

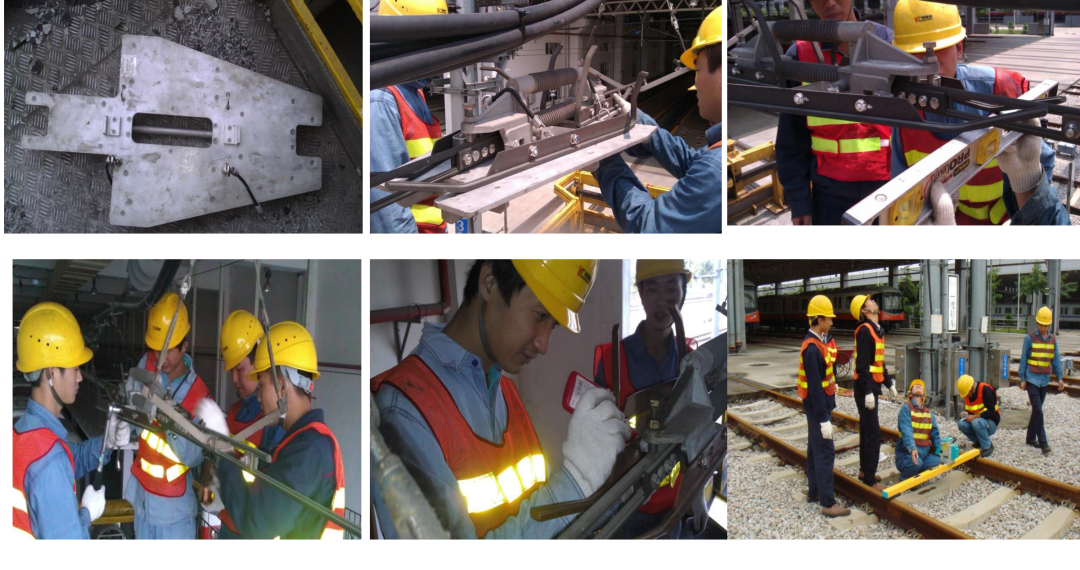

4.1 أدوات الصيانة وبيئة العمل

في أعمال ضبط العازل المقطعي وصيانته تُستخدم أدوات مثل ميزان التسوية، ولوح الضبط الخاص بتركيب العازل المقطعي، وجهاز قياس ارتفاع سلك التلامس بالليزر، وذلك لضبط ألواح توجيه التيار في العازل.

4.2 معايير ارتفاع التركيب الأساسية

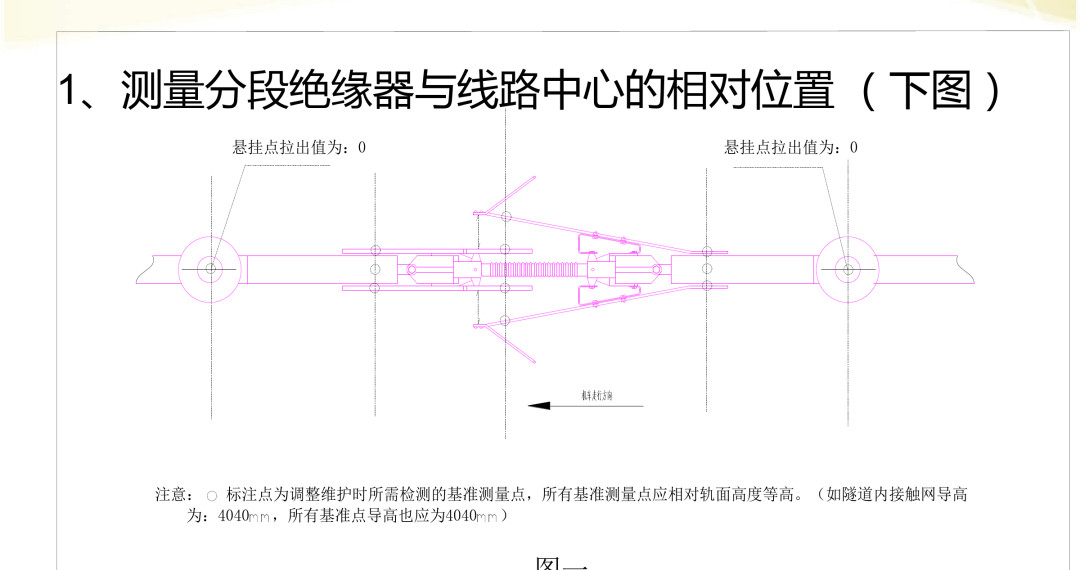

① قياس الموضع النسبي للعازل المقطعي بالنسبة لمحور الخط

تكون الإزاحة الأفقية 0 عند نقطتي التعليق على جانبي العازل المقطعي (أي التركيب في المنتصف)، ويكون اتجاه سير القاطرة على محور الخط. ويجب أن تكون جميع نقاط القياس المرجعية المعلَّمة بالرمز ○ على الارتفاع نفسه.

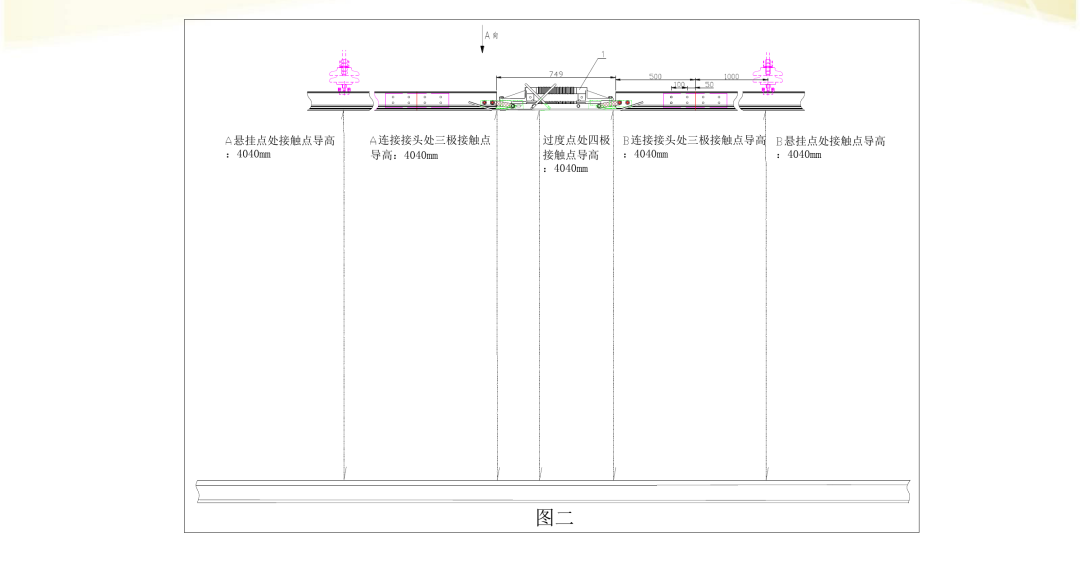

② قياس ارتفاع العازل المقطعي وتساويه مع سطح القضيب

من نقطة التعليق إلى مركز العازل المقطعي، يجب أن يكون ارتفاع سلك التلامس في 5 نقاط قياس أساسية جميعها 4040 mm:

• ارتفاع نقطة التلامس عند نقطة التعليق A: 4040 mm
• ارتفاع نقطة التلامس الثلاثية عند وصلة التوصيل A: 4040 mm
• ارتفاع نقطة التلامس الرباعية عند نقطة الانتقال: 4040 mm
• ارتفاع نقطة التلامس الثلاثية عند وصلة التوصيل B: 4040 mm
• ارتفاع نقطة التلامس عند نقطة التعليق B: 4040 mm

4.3 قواعد التركيب والفحص

يُستخدم مفتاح العزم لفحص حالة الوصلات بين العازل المقطعي وسلك التلامس؛ ويجب أن يكون موضع اتصال ألواح توجيه التيار في العازل بسلك التلامس مستويًا، وأن تكون جميع أدوات التثبيت مكتملة وموثوقة الربط، فتُضبط قيمة العزم على 50 Nm وتُشد جميع البراغي مرة واحدة؛ كما يجب أن تكون كل الأجزاء الملامسة لسطح عمل المنساخ موازية للخط الواصل بين سطحَي القضيبين، وأن يكون الانتقال بميزان التسوية بين ألواح التوجيه على جانبي العازل وسلك التلامس سلسًا دون تعشّق أو تآكل غير متساوٍ، بما يضمن عدم ارتطام المنساخ في كلا الاتجاهين.

4.4 ملاحظات الصيانة

• أن يكون تآكل ألواح توجيه التيار على جانبي العازل المقطعي، في شبكة التعليق الصلب أو المرن، منتظمًا، وأن تكون المسافة بين حذاءي القطب 55 mm بخطأ ±2 mm.
• أن يكون العازل المقطعي ككل، في شبكة التعليق الصلب أو المرن، موازيًا لسطح القضيب (بنقطة قياس عند مشبكي الوصل في طرفيه)، وأن تقع نقطته المركزية فوق محور الخط تمامًا، وألا يتجاوز انحراف نقطته المركزية عن محور الخط 50 mm.
• أن تكون المسافة بين العازل المقطعي الصلب ونقطة تحديد التعليق المجاورة مطابقة لمتطلبات التصميم، بخطأ مسموح ±200 mm.

4.5 معايير ضبط الارتفاع

5. تحليل الأعطال الشائعة في العازل المقطعي

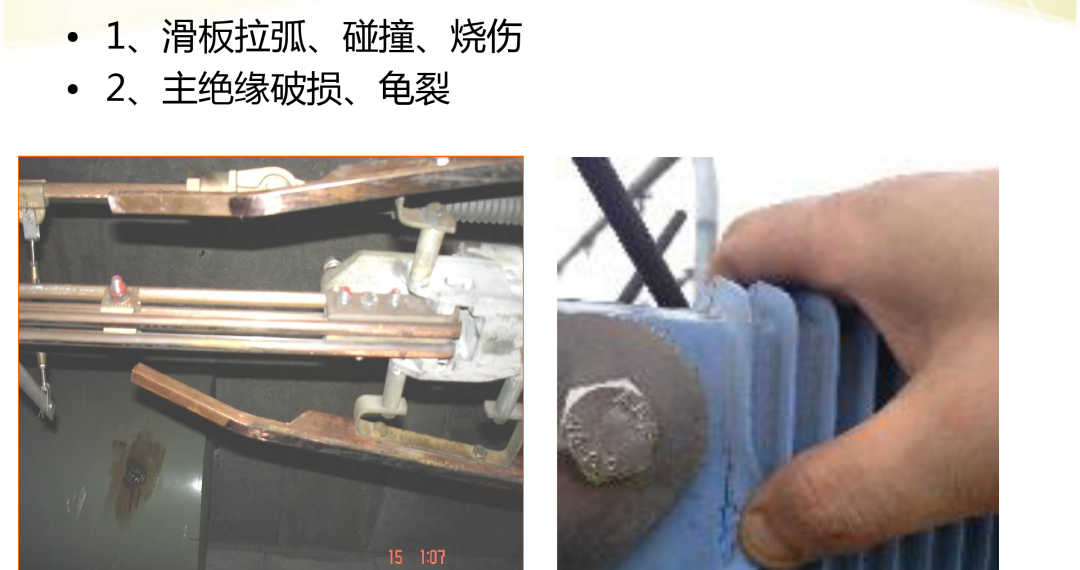

5.1 أنواع الأعطال الشائعة

5.2 تحليل القوس الكهربائي عند لوح انزلاق العازل

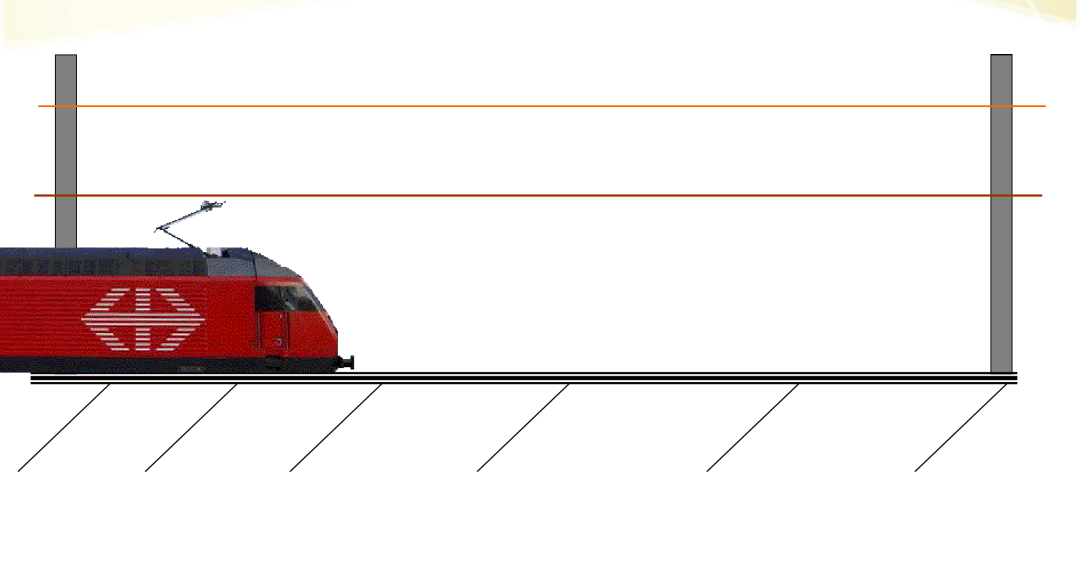

(1) حالة التشغيل المثالية

يكون التلامس بين لوح المنساخ وسلك التلامس مستقرًا، دون أي قوس كهربائي، ويستمر انتقال التيار بلا انقطاع.

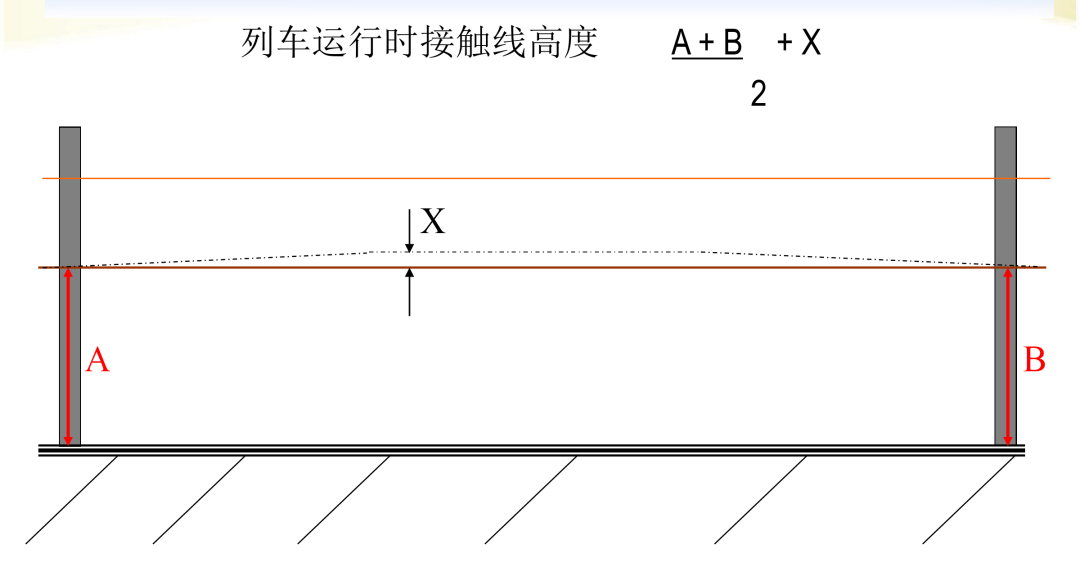

(2) حالة المنساخ والشبكة الطبيعية

تُحسب قيمة ارتفاع سلك التلامس أثناء سير القطار بالمعادلة: (A + B) / 2 + X، حيث X مقدار ارتفاع المنساخ في منتصف المسافة بين الأعمدة.

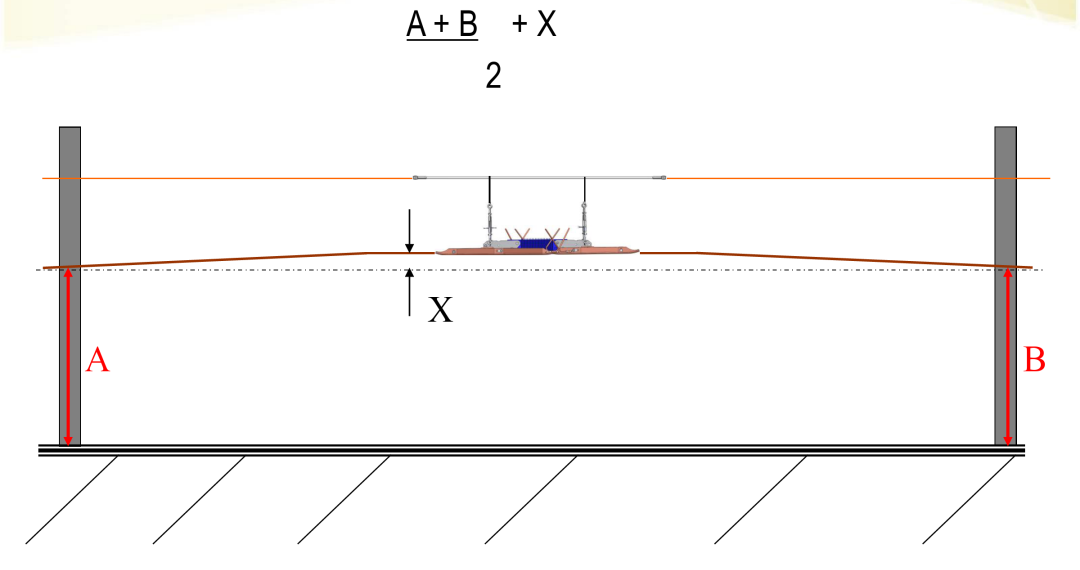

(3) الارتفاع الواجب تركيبه للعازل المقطعي

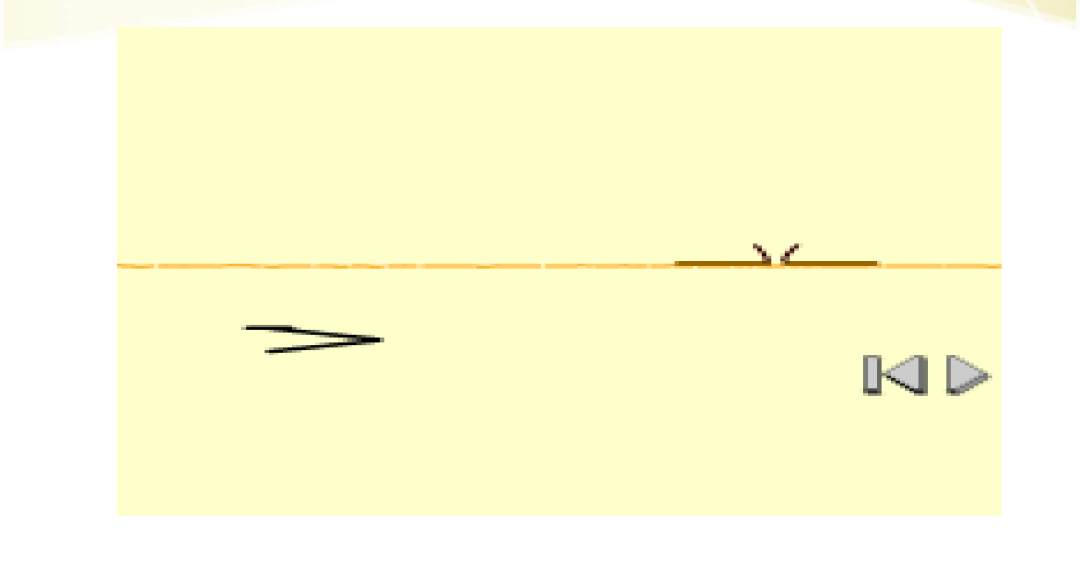

(4) عدم رفع العازل — يؤدي إلى ارتطام المنساخ وظهور قوس كهربائي

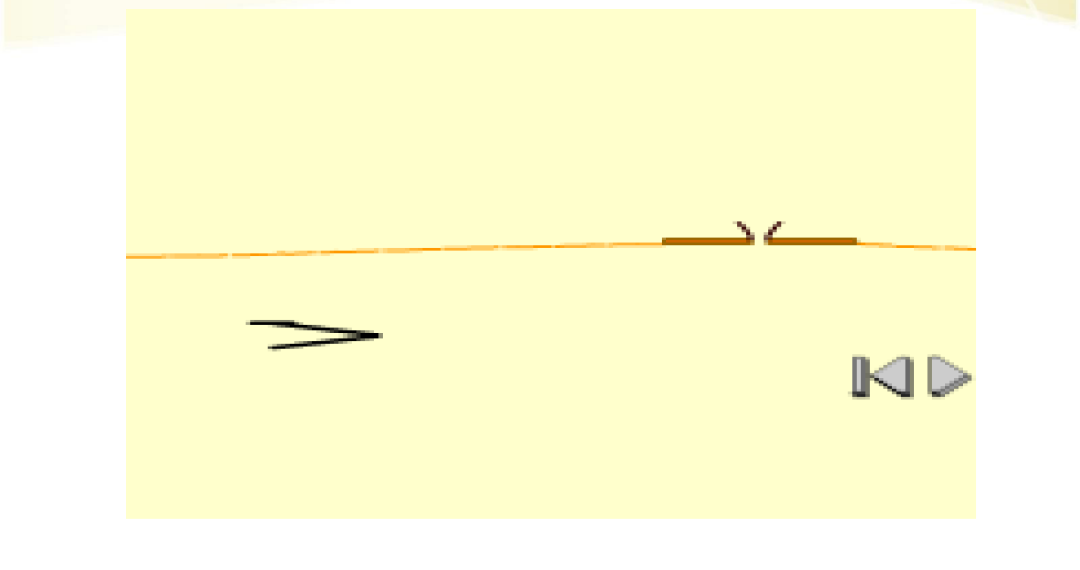

(5) حالة مرور المنساخ بعد رفع العازل

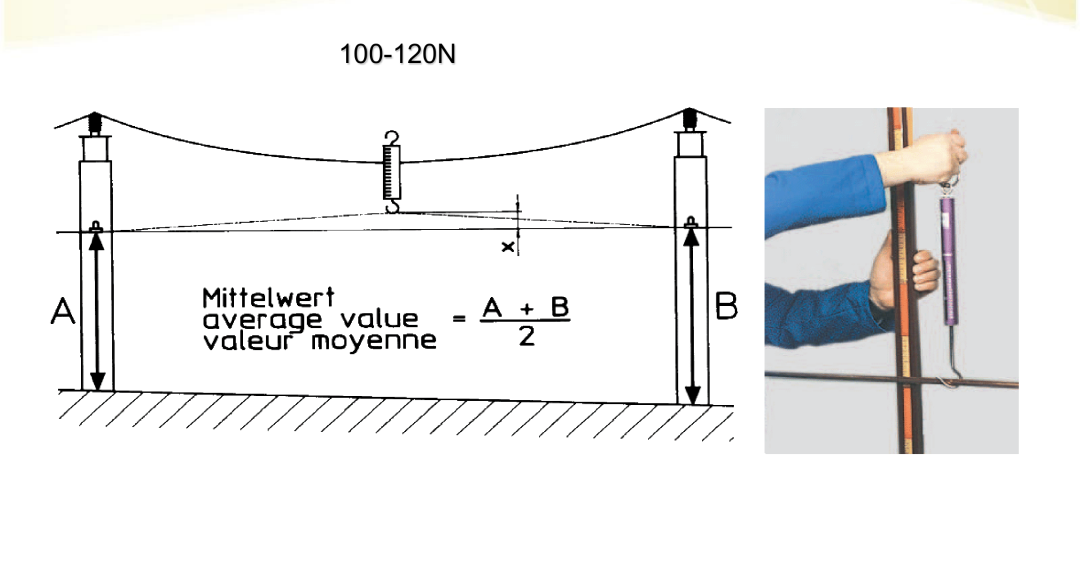

(6) طريقة ضبط رفع العازل

يُطبَّق بميزان نابضي شدّ إلى الأعلى بمقدار 100~120 N، وتُقاس الإزاحة «x» عند تلك النقطة، ويُتحقق من مطابقة ارتفاع العازل لمتوسط القيمة المحسوبة بالمعادلة (A + B) / 2.

6. مبادئ الإصلاح الطارئ للعازل المقطعي وخطته

6.1 المبدأ العام للإصلاح الطارئ

6.2 التصنيف العام لأعمال الإصلاح الطارئ

6.3 الإصلاح الطارئ لأعطال العازل المقطعي في خطوط العبور وخطوط التخزين وخطوط المحطات

خطوات الإصلاح الطارئ لخط العبور

1. تنفيذ إجراءات السلامة في مقطع الإصلاح: التحقق من انعدام الجهد والتأريض وحماية الحركة، وفتح مفتاح العزل الذي يقلّص نطاق العمل.
2. إزالة الحمل عن الأثقال الموازنة عند نقطة تثبيت الموصل باستخدام رافعة يدوية سلسلية، وبعد إتمام الإزالة يُربط المقبض بسلك حديدي.
3. رفع الموصل المقطوع عند موضع القطع بأداة شد الأسلاك، ثم ربط سلك التلامس والحبل الحامل معًا بسلك حديدي.
4. فك أنبوب تحديد تقاطع الأسلاك المجاور للعازل، ورفع سلك التلامس على خط العبور إلى ارتفاع معين لمنع انحشار منساخ القطارات أثناء مرورها على الخط الرئيسي.
5. فحص المعايير التقنية لشبكة التلامس على الخط الرئيسي والتأكد من مطابقتها لشروط سلامة القطارات.
6. إغلاق مفتاح العزل، وتشغيل الحركة على الخط الرئيسي أولًا، وإغلاق خط العبور أمام الحركة.

6.4 خطة الإصلاح الطارئ للعازل المقطعي على الخط الرئيسي

خطوات الإصلاح الطارئ على الخط الرئيسي

1. تنفيذ إجراءات السلامة في مقطع الإصلاح: التحقق من انعدام الجهد والتأريض وحماية الحركة.
2. إزالة الحمل عن الأثقال الموازنة عند نقطة تثبيت الموصل باستخدام رافعة يدوية سلسلية، وذلك حسب الحالة.
3. المعالجة وفق حالتين: الحالة الأولى — تركيب أدوات شد على جانبي العازل واستبدال العازل المقطعي المتضرر؛ الحالة الثانية — رفع الموصل المقطوع بأداة شد الأسلاك ثم معالجة الطرف المقطوع، وإضافة قطعة موصل جديدة للوصل.
4. إعادة حمل الشد على الأثقال الموازنة.
5. متابعة الحالتين المذكورتين في الخطوة الثالثة: الحالة الأولى — ضبط العازل المقطعي بما يلبي شروط الحركة؛ الحالة الثانية — تركيب حبال تعليق على الموصل الجديد لتعليقه، وضمان أن ارتفاع الموصل وميله يسمحان بالمرور الآمن، مع تقصير عازل الحبل الحامل المركّب عند الضرورة.
6. فحص تقاطع الأسلاك المجاور للعازل والتعليق التلامسي في نصف مقطع الشد للتأكد من عدم وجود أي شذوذ آخر، وفي حال عدم وجوده يمكن تشغيل الحركة أولًا.

7. جدول مرجعي سريع للمعايير الأساسية
