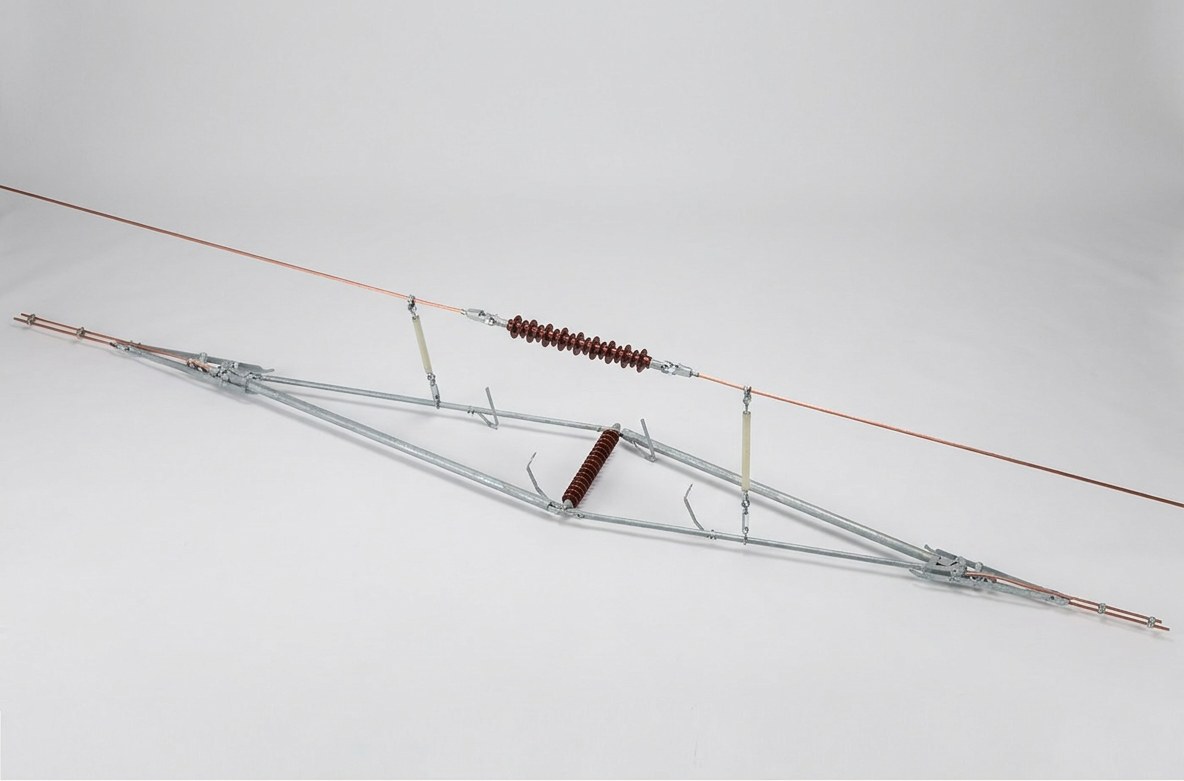

تحدّد جودة تركيب عازل القطاع في شبكة التلامس وضبطه، بشكل مباشر، سلاسة مرور جهاز التقاط التيار والعمر التشغيلي للعازل. فإذا كان تحديد الموضع غير دقيق أو الضبط غير مكتمل، نشأت في الحالات الخفيفة نقاط صلبة وأقواس كهربائية، وفي الحالات الجسيمة اصطدام جهاز التقاط التيار وكشط شريحته، بل تضرر عناصر العزل نفسها بما يؤثر في الإمداد بالطاقة وسير القطارات. وتستعرض هذه المقالة، استناداً إلى الخبرة العملية لشركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة في تركيب عوازل مقطعية، متطلبات التحضير وتحديد الموضع قبل التركيب، وأساسيات التركيب والضبط، وبنود الصيانة الدورية، ومنهج معالجة المشكلات الشائعة مثل النقاط الصلبة وسحب القوس الكهربائي، وذلك لخدمة العاملين في تنفيذ شبكة التلامس وتشغيلها وصيانتها. وتُنفَّذ جميع الدورات والقيم الواردة في المقال وفقاً لملفات التصميم ودليل المنتج ولوائح الصيانة لدى جهة التشغيل.
متطلبات التحضير وتحديد الموضع قبل التركيب
يُعدّ تركيب عازل القطاع من أعمال العمل على المرتفعات في شبكة التلامس، ولذلك فإن كفاية التحضير قبل بدء العمل تؤثر مباشرة في جودة التركيب وكفاءة الإنجاز.
- مراجعة الوثائق: التأكد من مطابقة طراز عازل القطاع المحدد في ملفات التصميم ورسم التركيب للمنتج الواصل، والإلمام بمتطلبات التركيب الواردة في دليل المنتج وقائمة الأدوات الخاصة والوثائق المرفقة.
- الفحص عند فتح الصندوق: فحص أسطح عناصر العزل للتأكد من خلوها من الشقوق والتلف والتلوث، وفحص الشريحة والإطار للتأكد من عدم تشوههما بفعل النقل، والتأكد من اكتمال عناصر التثبيت. ويُعالج أي خلل قبل التركيب، ولا يجوز إطلاقاً تركيب منتج معيب.
- القياس وتحديد الموضع: تحديد موضع عازل القطاع داخل المسافة بين الأعمدة وفقاً لرسم التركيب، وإعادة التحقق من موضع أجهزة الإسناد على جانبي نقطة التركيب ومن ارتفاع السلك وقيمة الإزاحة الأفقية، مع ترك هامش ضبط لضبط الترهل السالب. ويحدد التصميم موضع التركيب، ولا يجوز نقله في الموقع اعتباطاً، وإذا دعت الحاجة إلى تعديله وجب اعتماده من جهة التصميم.
- تنظيم العمل: إدراج أعمال التركيب في خطة نوافذ الصيانة، وتنفيذ إجراءات السلامة من التحقق من انعدام الجهد والتأريض قبل بدء العمل، وتجهيز أدوات قياس الاستواء والربط، وتحديد توزيع المهام وترتيبات الحماية بوضوح.
أساسيات التركيب والضبط: الاستواء والربط وحماية عناصر العزل ومطابقة الانتقال
يُعدّ التركيب والضبط جوهر أعمال تنفيذ عازل القطاع، إذ يحدّدان مباشرة جودة مرور جهاز التقاط التيار، ويجب التركيز على الجوانب الخمسة الآتية.
- ضبط الاستواء: يجب أن يبقى سطح العمل في عازل القطاع أفقياً، وأن يُلتزم بانحراف الاستواء المحدد في دليل المنتج ورسم التركيب، مع إعادة التحقق بميزان التسوية أو بجهاز قياس، وتجنّب التقدير بالعين المجردة. فميل سطح العمل يؤدي إلى تآكل جانبي غير متساوٍ في شريحة جهاز التقاط التيار، وهو سبب شائع لنشوء النقاط الصلبة لاحقاً.
- ربط البراغي: ربط براغي الوصلات كافة بالعزم المحدد في الدليل مع اتخاذ إجراءات منع الارتخاء، وإعادة الفحص نقطة بنقطة بعد الربط، ويُمنع منعاً باتاً الاستعاضة عن قيمة العزم بالإحساس اليدوي، تفادياً لارتخاء الوصلات بفعل الاهتزاز أثناء التشغيل.
- حماية عناصر العزل: تجنّب تعرّض أسطح عناصر العزل للصدمات والخدوش والتلوث أثناء التركيب، ويُحظر الوقوف على عناصر العزل أو طرقها مباشرة بالأدوات؛ وبعد انتهاء التركيب تُنظَّف عناصر العزل وسطح عمل مسار الانزلاق تنظيفاً تاماً.
- ضبط الترهل السالب: يجب ضبط الترهل السالب أثناء تركيب عازل القطاع وفقاً لملفات التصميم ودليل المنتج، بما يضمن انتقالاً سلساً لجهاز التقاط التيار عند المرور. وتتوقف قيمة الترهل السالب على المسافة بين الأعمدة وارتفاع الهيكل وشكل التعليق وظروف الخط، لذا تُحدَّد بالقياس في الموقع وتُعاد مراجعتها، ولا يُستحسن الاعتماد على قيم تجريبية جاهزة.
- مطابقة الانتقال مع شريحة جهاز التقاط التيار: فحص فرق الارتفاع والميل عند نقاط الوصل بين سطح عمل المسار وسلكي التلامس على الجانبين، بما يضمن عدم حدوث ارتفاع أو انخفاض مفاجئ لشريحة جهاز التقاط التيار الكربونية عند دخولها عازل القطاع وخروجها منه، وإجراء ضبط دقيق عند الحاجة عبر أحبال التعليق المجاورة، بحيث يكون مقطع الانتقال كاملاً سلساً ومستمراً.
بعد انتهاء الضبط، يُجرى عادةً في مرحلة استلام الأعمال اختبار الانزلاق البارد لمراقبة حالة مرور جهاز التقاط التيار عبر عازل القطاع، ولا يُسلَّم العازل للتشغيل إلا بعد التأكد من خلو المرور من الصدمات غير الطبيعية ومن كشط جهاز التقاط التيار وتآكله الجانبي. ويمكن الرجوع إلى مدخلات الموسوعات الخارجية للتعرّف على الخلفية المفاهيمية ذات الصلة.
بنود الصيانة الدورية ومحتوى الفحص
يتعرّض عازل القطاع على المدى الطويل للعوامل الجوية في الخارج، ويحتمل التأثير المشترك للاهتزاز والقوس الكهربائي والتلوث، وتُنفَّذ دورة صيانته وبنودها وفقاً لوائح الصيانة لدى جهة التشغيل، ويمكن للجهات التي تتوافر لديها الإمكانات أن ترتّب الفحص ضمن إطار الصيانة حسب الحالة. وتشمل الصيانة الاعتيادية البنود الأربعة الآتية.
- الفحص الظاهري: فحص عناصر العزل للتأكد من خلوها من الشقوق والتلف وآثار التفريغ والحروق، وفحص الشريحة للتأكد من خلوها من الكسور الطرفية والتفتت والتآكل غير الطبيعي، وفحص الإطار والمشابك ولوحات الوصل للتأكد من خلوها من التشوه والصدأ وآثار الحروق.
- تنظيف عناصر العزل: إزالة الأوساخ والرواسب الناتجة عن آثار القوس الكهربائي من عناصر العزل ومن سطح عمل المسار، مع زيادة وتيرة التنظيف في المقاطع شديدة التلوث؛ ويُستخدم في التنظيف أسلوب لا يضر بالأسطح العازلة تفادياً للتلوث الثانوي.
- قياس تآكل الشريحة: قياس مقدار تآكل الشريحة في المواضع وبالطريقة المحددين في دليل المنتج مع تدوين السجلات، ورصد اتجاه التآكل، والاستبدال في الوقت المناسب عند الاقتراب من الحد المسموح أو ظهور تآكل موضعي غير طبيعي، ثم إعادة فحص حالة الانتقال على سطح العمل بعد الاستبدال.
- الفحص العشوائي لعناصر التثبيت: إعادة ربط براغي الوصلات وأجهزة منع الارتخاء على سبيل الفحص العشوائي، وعند اكتشاف ارتخاء أو التصاق بالصدأ أو تلف، تُوسَّع دائرة الفحص على مستوى الدفعة، وتُعالج الحالات وتُسجَّل في الوقت المناسب.
يجدر التنبيه إلى أن بنود صيانة عازل القطاع ودورتها وقيم حدودها المحددة تخضع للوائح الصيانة الخاصة بجهة التشغيل المعنية ودليل المنتج، وهي تختلف بين الخطوط والطرازات المختلفة، ولا يُعدّ مضمون هذه المقالة بديلاً عن وثائق الصيانة الرسمية.
المشكلات الشائعة مثل النقاط الصلبة وسحب القوس الكهربائي وسبل معالجتها
النقاط الصلبة: عند ظهور صدمة واضحة أو شرر أو أصوات غير طبيعية أثناء مرور جهاز التقاط التيار عبر عازل القطاع، يرتبط السبب في الغالب بتجاوز انحراف الاستواء المسموح على سطح العمل، أو بضبط غير صحيح للترهل السالب، أو بتآكل غير متساوٍ في الشريحة، أو بترتيب غير مناسب لأحبال التعليق المجاورة. ويبدأ العلاج بإعادة قياس استواء سطح العمل وفرق الارتفاع في الانتقال على الجانبين، ثم مراجعة قيمة الترهل السالب، وأخيراً فحص حالة الشريحة وأحبال التعليق المجاورة، مع استبعاد الأسباب بنداً بنداً، ثم إعادة القياس للتأكد بعد المعالجة.
سحب القوس الكهربائي: تكرار آثار حروق القوس على الفتحة أو على سطح عمل عازل القطاع قد يرتبط بتلوث سطح العمل وعناصر العزل، أو بسوء تطابق الشريحة مع المسار، أو بتآكل الأجزاء بالقوس الكهربائي. ويبدأ العلاج بتنظيف عناصر العزل وسطح عمل المسار، وفحص حالة تطابق الشريحة ومقدار تآكلها، وفحص الأبعاد المتعلقة بالفتحة وفقاً للدليل عند الحاجة، مع استبدال الأجزاء الشديدة التآكل بالقوس في الوقت المناسب لتفادي تفاقم العيب.
سواء تعلّق الأمر بالنقاط الصلبة أو بسحب القوس الكهربائي، ينبغي بعد المعالجة متابعة حالة مرور جهاز التقاط التيار باستمرار من خلال اختبار الانزلاق البارد أو المراقبة أثناء التشغيل، ولا يُعاد تنظيم التشغيل الاعتيادي إلا بعد التأكد من زوال المشكلة.
الأسئلة الشائعة
لماذا يُجرى اختبار الانزلاق البارد بعد تركيب عازل القطاع؟
اختبار الانزلاق البارد وسيلة شائعة تُجرى دون تغذية كهربائية، إذ يُرفع جهاز التقاط التيار وينزلق على طول الخط للتحقق من جودة تركيب شبكة التلامس وعازل القطاع، وللكشف عن النقاط الصلبة ومخاطر كشط جهاز التقاط التيار. وتُنفَّذ ترتيبات الاختبار ومعايير الحكم عليه وفقاً لما تحدده جهة تصميم المشروع والجهة الإدارية.
كيف يُحسب الترهل السالب لعازل القطاع؟
تُحدَّد قيمة الترهل السالب وفقاً لملفات التصميم ودليل المنتج، بالاقتران مع المسافة بين الأعمدة وارتفاع الهيكل وظروف الخط في الموقع. وتختلف القيمة باختلاف الطراز والمسافة بين الأعمدة، ولا يُستحسن تطبيق قيم تجريبية مباشرة، بل يجب القياس والمراجعة بعد التركيب وتدوين النتائج في السجلات.
ما مدة دورة صيانة عازل القطاع؟
تُنفَّذ دورة الصيانة وبنودها وفقاً لوائح الصيانة لدى جهة التشغيل، ويمكن زيادة وتيرة الفحص في المقاطع شديدة التلوث والكثيفة الحركة ضمن إطار الصيانة حسب الحالة. ويُرجى بناء خطة الصيانة على وثائق الصيانة الرسمية الخاصة بالخط المعني.
هل يمكن تطبيق فيديوهات تركيب عازل القطاع المنشورة على الإنترنت حرفياً؟
يمكن أن تكون فيديوهات تركيب عازل القطاع مادة مساعدة للتعرّف على تسلسل خطوات التركيب، أما التركيب والضبط الفعليان فيجب أن يستندا إلى ملفات التصميم ودليل المنتج والإرشاد الفني الميداني من المصنّع. وتختلف بنية الطرازات ومتطلبات ضبطها، ويُنطوي النقل الحرفي لما في الفيديوهات على مخاطر تتعلق بالجودة والسلامة.
إلى أي حدّ يمكن أن يصل تآكل الشريحة قبل استبدالها؟
يُعتمد حدّ الاستبدال على القيم المحددة في دليل المنتج ولوائح الصيانة لدى جهة التشغيل. ويجب في الصيانة الاعتيادية القياس في نقاط ثابتة وتدوين اتجاه التآكل، والاستبدال في الوقت المناسب عند الاقتراب من الحد أو عند ظهور كسور طرفية وتفتت، تفادياً لتفاقم النقاط الصلبة.
إن تركيب عازل القطاع وضبطه وصيانته تتطلب التنفيذ وفق الرسومات والعمل وفق اللوائح، كما تتطلب في الوقت نفسه الإلمام ببنية المنتج وخصائص تشغيل جهاز التقاط التيار. ويمكنكم الاطلاع على مدخلي أساسيات تركيب عازل القطاع (موسوعة) واختبار الانزلاق البارد للتعرّف على الخلفية المعرفية ذات الصلة، أو زيارة صفحة سلسلة منتجات عوازل مقطعية لدى شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة للحصول على بيانات الطرازات والدعم الفني للتركيب والضبط.
