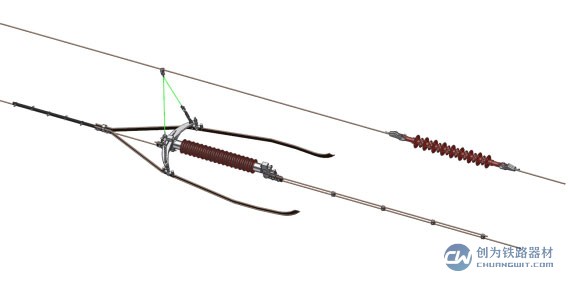

شرح بنية عازل القطاع بالرسوم وأسماء مكوناته

يُوصَل عازل القطاع على التوالي في منتصف سلك التلامس أو قضيب التجميع، وهو مطالب في الوقت نفسه بتحمّل شد شبكة التلامس، وبضمان عزل موثوق بين المقطعين على الجانبين، وبتمكين جهاز التقاط التيار من الانزلاق فوقه بسلاسة؛ وتتوزع هذه المهام الثلاث على مكوناته المختلفة. وتعرض هذه المقالة، وفقاً للبنية الفعلية، تصنيفاً بالرسوم لمكونات عازل القطاع وأسماء أجزائه، فتوضح وظيفة كل من المكوّن العازل الرئيسي وجهاز إطفاء القوس وشريحة التوجيه والانزلاق ووصلات الأطراف والمواد الشائعة في تصنيعها، ثم تقارن بين شكلَي التعليق الصلب والتعليق المرن، بما يساعد القارئ على فهم الرسم التفصيلي لبنية عازل القطاع.

مكونات عازل القطاع: نظرة شاملة على أسماء الأجزاء

يمكن إجمال مكونات عازل القطاع، من منظور شامل، في أربعة أقسام رئيسية:

• المكوّن العازل الرئيسي: وهو القضيب العازل أو العازل، ويشكّل نواة العزل وتحمّل الشد في المنتج بأكمله؛
• جهاز إطفاء القوس: وشكله الشائع قرن إطفاء القوس أو قضيب إطفاء القوس، ويُستخدم لتوجيه قوس الانتقال وإخماده؛
• شريحة التوجيه والانزلاق: وتُسمى أيضاً مسار الانتقال أو قضيب الانزلاق، وهي الممر الذي يعبر عليه جهاز التقاط التيار المقطع المعزول؛
• مشابك التثبيت الطرفية ووصلات الأطراف: وتُوصل بسلكي التلامس (أو قضيب التجميع) على الجانبين، فتنقل الشد وتحافظ على استمرارية الربط الميكانيكي والكهربائي.

إلى جانب هذه الأقسام الأربعة، قد تشتمل منتجات بعض المصنّعين على أجزاء مساعدة مثل لوحات الوصل ولوحات الضبط والواقيات، تُستخدم في التركيب والضبط وحماية الأجزاء. وعند قراءة الرسم التفصيلي لبنية عازل القطاع، يكفي الإمساك بهذه المحاور الأربعة أولاً، ثم النظر في الفروق التفصيلية بين المصنّعين، لتجنّب الالتباس.

المكوّن العازل الرئيسي: نواة العزل وتحمّل الشد

يمتد المكوّن العازل الرئيسي بين السلكين على الجانبين، فيتحمّل الشد الميكانيكي ويؤدي وظيفة الفصل الكهربائي في الوقت نفسه، وهو الجزء الأكثر تطلباً من حيث ظروف التشغيل في عازل القطاع. وتعتمد المنتجات الحديثة في الغالب بنية عزل مركّبة: قلب داخلي يتحمّل أحمال الشد، وغلاف خارجي ذو أجراس يتميز بكراهية عالية للماء ومقاومة جيدة للتلوث، مع وصلات معدنية في الطرفين للربط بشريحة التوجيه والمشابك وغيرها. وبالمقارنة مع العوازل الخزفية التقليدية، فإن المكوّن العازل المركّب أخف وزناً وأفضل أداءً في مقاومة الوميض الناتج عن التلوث، ويضيف حملاً مركّزاً صغيراً على شبكة التلامس، وهو ما يساعد على استقرار التفاعل بين جهاز التقاط التيار والشبكة.

يجب في التشغيل والصيانة اليوميين إبقاء سطح المكوّن العازل نظيفاً وجافاً، والانتباه أثناء الجولات التفتيشية إلى فحص أجراس العزل للتأكد من خلوها من التلف والشقوق وآثار التآكل الكهربائي، ومعالجة أي خلل أو استبدال الجزء في الوقت المناسب، تفادياً لزيادة تيار التسرب وما قد ينجم عنه من وميض.

دور جهاز إطفاء القوس (قرن إطفاء القوس)

في اللحظة التي يعبر فيها جهاز التقاط التيار المقطع المعزول، قد ينشأ قوس كهربائي قصير بين الشريحة والمسار. وإذا لم توجد بنية حماية مخصصة، فقد يتسبب القوس في تآكل سطح المكوّن العازل مباشرة، ويؤدي تراكم ذلك مع الوقت إلى انخفاض أداء العزل. ويُعدّ جهاز إطفاء القوس الحل المخصص لهذه المشكلة، وشكله الشائع أقران أو قضبان إطفاء القوس المرتّبة بشكل مزدوج.

ومنطق عمله غير معقّد: فباستغلال ميل القوس إلى التطور عبر أقصر خلوص، يُوجَّه القوس المحتمل إلى موضع احتراق مخصص، فيُمدّ ويُخمد في أسرع وقت، وبذلك يُحمى سطح المكوّن العازل وطرف شريحة التوجيه. وبعد فترة من التشغيل قد يظهر تلف حراري في طرف قرن إطفاء القوس، لذا ينبغي أثناء الجولات التفتيشية مراقبة درجة تآكله وحالة الخلوص، واستبداله في الوقت المناسب إذا تجاوز حدود الشروط الفنية للمنتج.

شريحة التوجيه والانزلاق ووصلات الأطراف

شريحة التوجيه والانزلاق (مسار الانتقال)

شريحة التوجيه والانزلاق من أبرز أجزاء عازل القطاع ظهوراً، وتُسمى أيضاً مسار الانتقال أو قضيب الانزلاق. وهي تتصل بسلاسة مع سلكي التلامس على الجانبين عند المقطع المعزول، فتكوّن ممراً منزلقاً متصلاً يمكّن شريحة جهاز التقاط التيار من عبور المقطع المعزول على طول المسار بسلاسة دون أن تصطدم بالمكوّن العازل مباشرة، فتُنجز الانتقال بين المقطعين. ويجب أن تجمع الشريحة في الوقت نفسه بين التوصيل الجيد ومقاومة التآكل وقلة الاحتكاك، لذا تُصنع عادةً من مواد معدنية توازن بين الموصلية ومقاومة التآكل، وتتبع بعض المنتجات إجراءات لتقليل الاحتكاك على سطح عمل المسار بغرض خفض تآكل شريحة جهاز التقاط التيار وإطالة دورة الصيانة. وبما أنها الجزء الذي يحتك مباشرة بشريحة جهاز التقاط التيار، فإن شريحة التوجيه تُعدّ قطعة استهلاكية، وتُشكّل حالة تآكلها بنداً رئيسياً في الجولات التفتيشية وأعمال الصيانة.

مشابك التثبيت الطرفية والوصلات في الطرفين

تتولى مشابك التثبيت والوصلات في طرفي عازل القطاع إدخاله بشكل موثوق في شبكة التلامس: فهي من جهة تُحكم ربط سلك التلامس أو تتصل بقضيب التجميع فتنقل شد الشبكة، ومن جهة أخرى تضمن استمرارية المسار الكهربائي وتضبط مقاومة التماس. وتؤثر جودة ربط المشابك بالأسلاك مباشرة في موثوقية الإمداد بالطاقة، لذا يُلتزم بملفات المنتج الفنية عند التركيب، ويُراعى أثناء التشغيل فحص الوصلات للتأكد من خلوها من الارتخاء والإزاحة وآثار السخونة الموضعية.

الفروق البنيوية بين التعليق الصلب والتعليق المرن

الوظيفة نفسها، أي الفصل الكهربائي، لا تُنفَّذ بالطريقة نفسها في التعليق المرن والتعليق الصلب.

يُستخدم التعليق المرن عادةً في خطوط السكك الحديدية الرئيسية وفي بعض المقاطع السطحية لمترو الأنفاق، حيث يُعلَّق سلك التلامس بالحبل الحامل وأحبال التعليق، ويُوصَل عازل القطاع على التوالي في سلك التلامس فيتحمّل الشد مع السلك، ويكون الترتيب العام على شكل سلسلة، وهو ما يفرض متطلبات عالية على قوة الأجزاء وتطابق المرونة.

أما التعليق الصلب فيُستخدم في الغالب في مقاطع أنفاق مترو الأنفاق، حيث يكون قضيب التجميع بنية صلبة من سبيكة الألومنيوم، ويُثبَّت عازل القطاع مدمجاً بين قضبان التجميع، وينصبّ الاهتمام أساساً على مطابقة التركيب مع قضيب التجميع وعلى سلاسة مرور جهاز التقاط التيار، دون أن يتحمّل ظروف الشد نفسها التي يتحمّلها التعليق المرن.

لذلك لا يمكن عادةً تبادل النوعين من عوازل مقطعية في الشكل البنيوي وواجهة التركيب بشكل مبسّط. وبتناول منتجات شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة مثالاً: في منظومة DC1500V لمترو الأنفاق يتوافر الطراز FYFH-0.6T-DC المخصص للتعليق الصلب، والطرازان 1.0TG و2.0TG المخصصان للتعليق المرن، وفقاً للمعيار TB/T 3252-2022، بسرعة استخدام لا تتجاوز 120km/h؛ أما في منظومة 25kV للسكك الحديدية فتُستخدم سلسلة FYFH وفقاً للمعيار TB/T 3036-2016. وعند اختيار الطراز يُبدأ بتحديد نظام الخط ونوع التعليق، ثم يُختار الطراز المقابل.

الأسئلة الشائعة

ما الأقسام الرئيسية التي يتكوّن منها عازل القطاع؟

يتكوّن عازل القطاع النموذجي من أربعة أقسام رئيسية: المكوّن العازل الرئيسي (قضيب عزل مركّب أو عازل)، وجهاز إطفاء القوس (قرن إطفاء القوس)، وشريحة التوجيه والانزلاق (مسار الانتقال)، ومشابك التثبيت والوصلات في الطرفين؛ كما تُجهَّز بعض المنتجات بأجزاء مساعدة مثل لوحات الوصل والواقيات.

أي أجزاء عازل القطاع تُعدّ قطعاً استهلاكية؟

شريحة التوجيه والانزلاق، التي تحتك مباشرة بشريحة جهاز التقاط التيار، هي القطعة الاستهلاكية الرئيسية، كما تتآكل أطراف أقران إطفاء القوس تدريجياً بفعل الاحتراق القوسي. أما المكوّنات العازلة وجسم المشابك فلا تُعدّ قطع تآكل اعتيادية، لكنها تحتاج أيضاً إلى معالجة فورية عند ظهور تلف أو شقوق أو ارتخاء.

إلى أي حدّ يمكن أن يصل تآكل شريحة التوجيه قبل استبدالها؟

يُعتمد في معيار التقدير على الشروط الفنية للمنتج ولوائح التشغيل والصيانة. وبوجه عام، عندما تظهر في شريحة التوجيه أخاديد تآكل واضحة أو نقص موضعي أو تشوه وارتخاء، أو عندما يظهر شرار غير طبيعي أو صدمة نقطة صلبة أثناء مرور جهاز التقاط التيار، يجب ترتيب الفحص والمعالجة، ولا يُستحسن مواصلة التشغيل بمنتج معيب لفترة طويلة.

أين يمكن الحصول على الرسم التفصيلي لبنية عازل القطاع؟

يُقدَّم الرسم التفصيلي لبنية عازل القطاع عادةً مع الملفات الفنية للمنتج، وتختلف التفاصيل البنيوية بين المصنّعين والطرازات. ويعرض الشرح المصوّر في هذه المقالة التكوين العام للأقسام الأربعة، وقراءته مقرونةً برسومات المنتج المحدد وشروطه الفنية تسهّل فهم أسماء الأجزاء ومواضعها.

هل يمكن تبادل عوازل مقطعية بين التعليق الصلب والتعليق المرن؟

لا يمكن ذلك بوجه عام. فمنتجات التعليق الصلب مصممة وفق واجهة تركيب قضيب التجميع، ومنتجات التعليق المرن مصممة وفق ظروف شد سلك التلامس، ويختلف الشكل البنيوي وطريقة التركيب وحالة الإجهاد بينهما، لذا يجب اختيار الطراز بما يوافق نوع التعليق في الخط، وبما تحدده ملفات التصميم والشروط الفنية للمنتج.

إن فهم أسماء أجزاء عازل القطاع ووظائفها هو أساس الاختيار الصحيح للطراز والتركيب والصيانة. ولمن يرغب في التعمّق في كل جزء، يمكنه الاطلاع على مدخلات موسوعة itswe: شرح مواد المكوّن العازل، وجزء قرن إطفاء القوس، وجزء مسار الانتقال؛ وللحصول على بيانات منتجات عوازل مقطعية وتوصيات اختيار الطراز، يسعدنا تواصلكم مع شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة.
