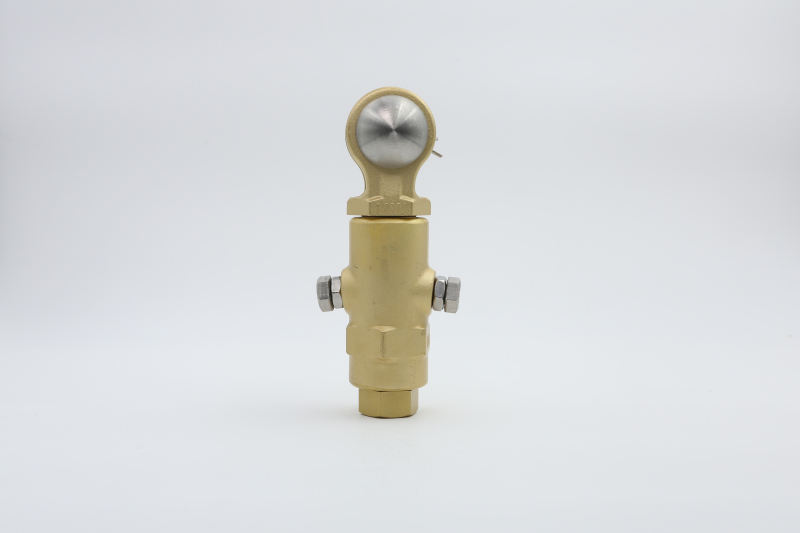

مشبك التثبيت الطرفي للحبل الحامل من النوع ذي براغي التثبيت BJL0808
BJL0808
المواصفات الفنية
| الطراز | BJL0808 |
|---|---|
| المعيار | سلسلة معايير TB/T 2075 «مكونات شبكة التلامس للسكك الحديدية المكهربة» |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | مشابك من سبيكة نحاس أو سبيكة ألومنيوم عالية المتانة، مثبتات من الفولاذ المقاوم للصدأ |
| التركيب | يُركّب عند نقطة تثبيت الشد في نهاية مقطع الشد، لتثبيت طرف الحبل الحامل |
رقم الرسم:BJL0808
الاستخدام:يُستخدم هذا الجزء في نقطة التثبيت الطرفية للأسلاك المجدولة من سبيكة النحاس من الطراز JTMH120
المادة:QAL9-4(R)
طريقة التصنيع:التشكيل بالطرق في قوالب معدنية
الأداء:
- أقصى حمل تشغيل: 21kN
- حمل الانزلاق: لا يقل عن 63kN
- حمل الكسر بالشد: لا يقل عن 63kN
نظرة عامة على المنتج
صُمّم مشبك التثبيت الطرفي للحبل الحامل من النوع المزوّد ببراغي تثبيت ضاغطة وصُنع لدى شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة وفق معايير صناعة السكك الحديدية؛ ويُستخدم الطراز BJL0808 في نقطة التثبيت الطرفية للأسلاك المجدولة من سبيكة النحاس من الطراز JTMH120، حيث توفر بنية الضغط بالبراغي قوة إمساك مستقرة وتسمح بالفك والتركيب المتكرر.
الخصائص الفنية
- أدوات التركيب قياسية ومتاحة، ما يسهّل أعمال التركيب
- تتوفر بنى متعددة: النوع ببراغي التثبيت والنوع المعزّز
- إمساك موثوق دون انزلاق
- وظيفة مزدوجة: منع الانقطاع ومنع الزحف
المعايير المطبقة وضبط الجودة
يُصنّع المنتج وفق سلسلة معايير TB/T 2075 «مكونات شبكة التلامس للسكك الحديدية المكهربة»؛ ويتمتع المشبك بقوة إمساك عالية دون إتلاف السلك، وبقوة إجمالية لا تقل عن الحمل المقنن للسلك المثبَّت؛ كما تلائم بنية منع الارتخاء الاهتزازات الممتدة. وتكون مقاومة الانتقال في التوصيل الكهربائي صغيرة بما يضمن الاستمرارية الكهربائية على جانبي مقطع الشد. والشركة حاصلة على اعتماد CRCC للمنتجات للسكك الحديدية وعلى شهادة نظام إدارة الجودة ISO9001، ويُسلَّم المنتج بعد اجتياز كل وحدة (دفعة) لاختبار ما قبل التسليم.
ظروف التشغيل والتطبيقات النموذجية
مناسب لمنتصف مقاطع الشد في مختلف أنواع التعليق العلوي، حيث يثبّت نقطة الصفر للتمدد والانكماش ويمنع سحب السلك عند انقطاعه وزحفه الناتج عن تغير درجة الحرارة. وتشمل سيناريوهات التطبيق النموذجية: منتصف مقطع الشد على الخط الرئيسي، ومقاطع الشد الطويلة، ومقاطع المنحدرات، ومقاطع الجسور والأنفاق.
اختيار الطراز والخدمات
استنادًا إلى خبرة 15 عامًا في تطوير وتصنيع معدات كهربة السكك الحديدية، تقدّم الشركة لهذا المنتج دعمًا متكاملًا يشمل اختيار الطراز والتصنيع الخاص والتوريد وخدمات ما بعد البيع، وتخدم أكثر من 20 مكتبًا من مكاتب السكك الحديدية على مستوى البلاد وعددًا من خطوط النقل الحضري بالسكك. للمعلومات الفنية ومسائل الشراء يُرجى الاتصال على 0375-6051688.
الأداء
ظروف التشغيل
مناسب لمنتصف مقاطع الشد في مختلف أنواع التعليق العلوي، حيث يثبّت نقطة الصفر للتمدد والانكماش ويمنع سحب السلك عند انقطاعه وزحفه الناتج عن تغير درجة الحرارة.
الأداء الميكانيكي
يتمتع المشبك بقوة إمساك عالية دون إتلاف السلك، وبقوة إجمالية لا تقل عن الحمل المقنن للسلك المثبَّت؛ كما تلائم بنية منع الارتخاء الاهتزازات الممتدة.
الأداء الكهربائي
مقاومة الانتقال في التوصيل الكهربائي صغيرة بما يضمن الاستمرارية الكهربائية على جانبي مقطع الشد.
التطبيقات
منتصف مقطع الشد على الخط الرئيسي
يُركّب مشبك التثبيت الطرفي للحبل الحامل من النوع ذي براغي التثبيت في منتصف مقطع الشد على الخط الرئيسي لتثبيت نقطة الصفر الطولية لشبكة التلامس.
مقاطع الشد الطويلة
تُستخدم في مقاطع الشد الطويلة مشابك التثبيت الطرفية للحبل الحامل من النوع ذي براغي التثبيت لمنع تراكم الزحف الناتج عن تغير درجة الحرارة.
مقاطع المنحدرات
تمنع مشابك التثبيت الطرفية للحبل الحامل من النوع ذي براغي التثبيت في مقاطع المنحدرات زحف الأسلاك مع اتجاه المنحدر.
مقاطع الجسور والأنفاق
تضمن مشابك التثبيت الطرفية للحبل الحامل من النوع ذي براغي التثبيت في المقاطع الخاصة بالجسور والأنفاق استقرار التعليق في الاتجاه الطولي.
