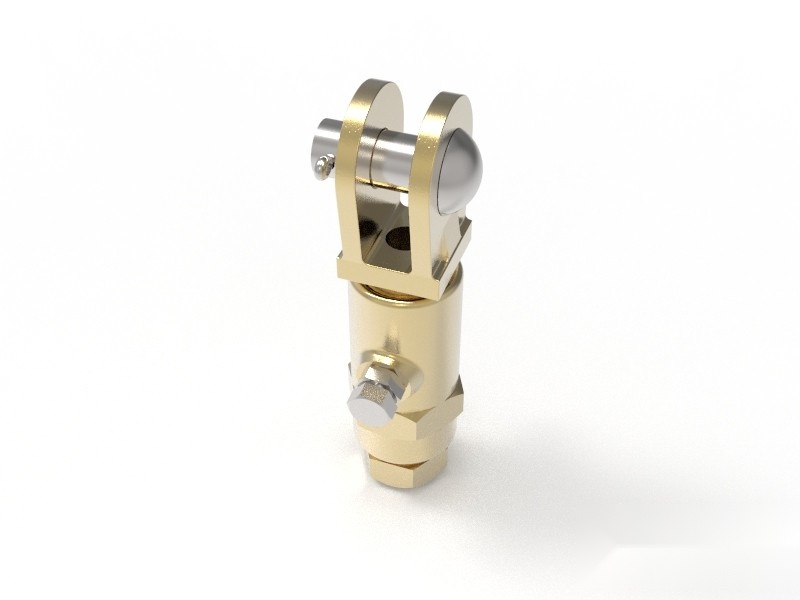

مشبك التثبيت الطرفي لسلك التلامس من نوع برغي الضغط BJL0807

رقم المخطط:BJL0807

الاستخدام:يُستخدم هذا الجزء في التثبيت الطرفي لسلك التلامس من الطراز CTZH-150

المادة:QAl9-4(R)

التصنيع:الطرق في قوالب معدنية

الأداء:

1. أقصى حمل تشغيلي: 38.85kN.
2. حمل الانزلاق: في حدود 95% من قوة القطع الاسمية للسلك المجدول الموصول، يجب ألّا ينزلق السلك من المشبك وألّا ينقطع داخل مدخل المشبك.
3. حمل الكسر بالشد: لا يقل عن 116.55kN.
4. بعد الاهتزاز والكلال يجب ألّا تظهر على الجزء شقوق أو تلف، وألّا يتجاوز انخفاض حمل الانزلاق وحمل الكسر 5%.
5. عزم شدّ براغي الضغط: 44~56N.m.

نظرة عامة على المنتج

مشبك التثبيت الطرفي لسلك التلامس من نوع برغي الضغط أحد المنتجات الرئيسية في سلسلة أجهزة التثبيت المركزي التي تنتجها شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة؛ وهو (BJL0807) مخصص للتثبيت الطرفي لسلك التلامس من الطراز CTZH-150، ويتميّز بقبضة موثوقة دون إتلاف الموصل.

الخصائص الفنية

• تتوفّر هياكل متعددة: ببراغي ضغط أو معزّزة
• قبضة موثوقة لا تنزلق
• وظيفة مزدوجة: منع القطع ومنع الانزلاق
• أدوات التركيب قياسية متاحة، ما يسهّل التنفيذ

المعايير المطبّقة وضبط الجودة

يُصنَّع المنتج وفق سلسلة معايير TB/T 2075 «مكونات شبكة التلامس للسكك الحديدية المكهربة»؛ وقبضة المشبك عالية دون إتلاف الأسلاك، والمقاومة الكلية لا تقل عن الحمل المقنن للسلك المثبَّت، والبنية المقاومة للارتخاء تتحمّل الاهتزاز الطويل الأمد. ومقاومة الانتقال في التوصيل الكهربائي منخفضة، ما يضمن الاستمرارية الكهربائية على جانبي مقطع الشد. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC وشهادة نظام إدارة الجودة ISO 9001، ولا يُسلَّم المنتج إلا بعد اجتيازه فحص الشحن لكل وحدة (دفعة).

ظروف الاستخدام والتطبيقات النموذجية

مناسب لوسط مقاطع الشد في مختلف أنواع التعليق العلوي، لتثبيت نقطة الصفر في التمدّد ومنع الانسحاب عند قطع السلك والانزلاق الحراري. وتشمل سيناريوهات التطبيق النمطية: وسط مقطع الشد في الخط الرئيسي، ومقاطع الشد الطويلة، والمقاطع المنحدرة، ومقاطع الجسور والأنفاق.

اختيار الطراز والخدمات

تقدّم الشركة خدمة متكاملة تشمل حساب اختيار الطراز وتأكيد المخططات والتوريد بالجملة والإشراف الفني في الموقع؛ ويخضع المنتج لاعتماد CRCC ونظام إدارة الجودة ISO 9001، والطرازات القياسية متوفّرة في المخزون، وتُسلَّم الطلبات الكبيرة في موعدها وفق مدة العقد. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
