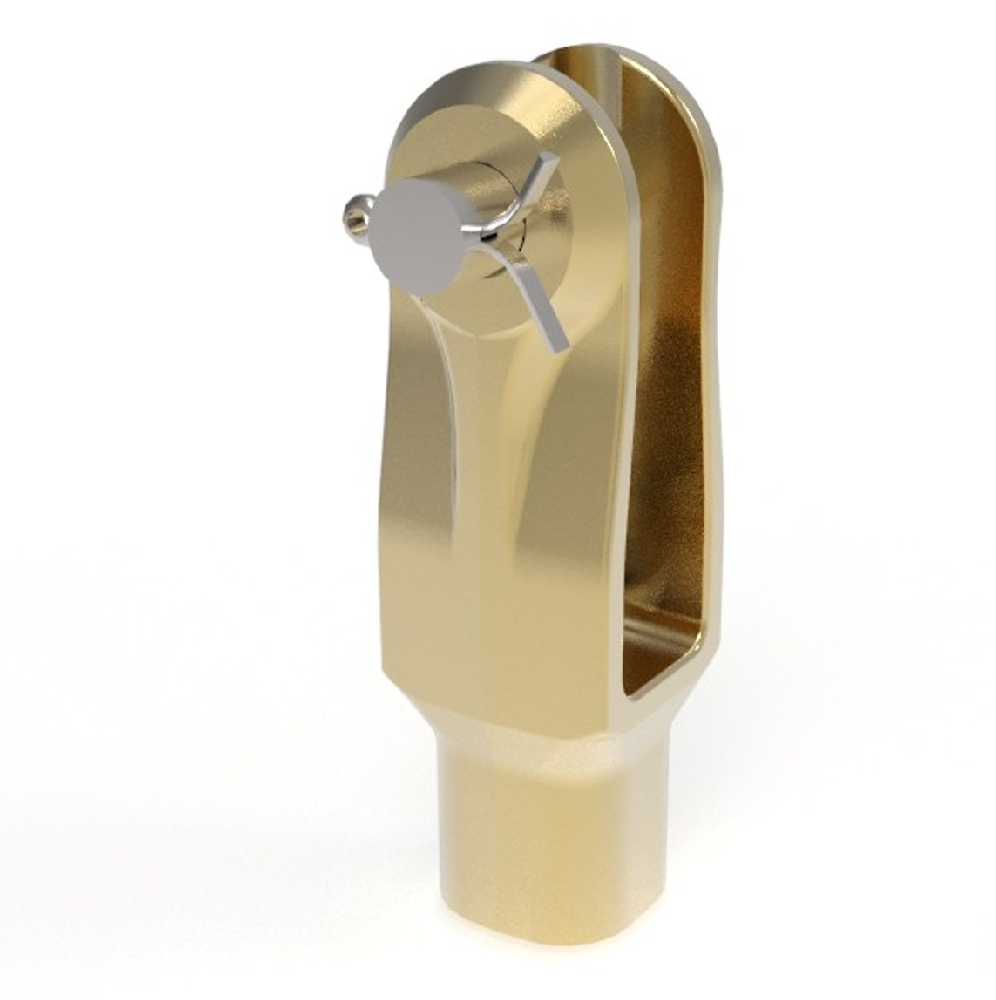

BJL0802B01 مشبك تثبيت طرفي معزز للحبل الحامل
BJL0802B01
المواصفات الفنية
| الطراز | BJL0802B01 |
|---|---|
| المعيار | سلسلة معايير TB/T 2075«مكونات شبكة التلامس للسكك الحديدية المكهربة» |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | مشابك من سبائك النحاس/سبائك الألومنيوم عالية المتانة، ومثبتات من الفولاذ المقاوم للصدأ |
| التركيب | يُركَّب عند نقطة الشد في نهاية مقطع الشد، لتثبيت طرف الحبل الحامل |
رقم الرسم: BJL0802B01
الاستخدام: يُستخدم هذا الجزء في نقاط التثبيت الطرفي للحبل الحامل ذي المقطع 95mm² و120mm².
المادة: QAl9-4 / QAl10-5-5
التصنيع: التشكيل بالقوالب المعدنية
الأداء:
أقصى حمل تشغيلي: 1.1 مرة من شد التشغيل المقنن للسلك الموصول.
حمل الانزلاق: ضمن 95% من قوة الكسر الاسمية لسلك التلامس الموصول، يجب ألا ينزلق سلك التلامس من المشبك، وألا ينقطع داخل المشبك أو عند فتحته.
حمل الكسر بالشد: لا يقل عن 3 أمثال أقصى حمل تشغيلي.
نظرة عامة على المنتج
مشبك التثبيت الطرفي المعزز للحبل الحامل (BJL0802B01) الذي تنتجه شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة مخصص لنقاط التثبيت الطرفي للحبل الحامل ذي المقطع 95mm² و120mm²، ويتميز بموثوقية قوة الإمساك وسهولة التركيب.
الخصائص الفنية
- وظيفة مزدوجة: منع الانقطاع ومنع الحركة الطولية
- أدوات التركيب قياسية ومتاحة، والتنفيذ سهل
- يتوفر بعدة بنى: ببراغي ضغط أو معززة
- إمساك موثوق دون انزلاق
المعايير المطبقة وضبط الجودة
يُصنع المنتج وفق سلسلة معايير TB/T 2075«مكونات شبكة التلامس للسكك الحديدية المكهربة»؛ فقوة إمساك المشبك عالية ولا تتلف السلك، ولا تقل المتانة الكلية عن الحمل المقنن للسلك المثبَّت؛ كما تلائم بنية منع الارتخاء الاهتزاز الطويل الأمد. ومقاومة الانتقال للتوصيل الكهربائي صغيرة، بما يضمن الاستمرارية الكهربائية على جانبي مقطع الشد. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC وشهادة نظام الجودة ISO9001، وتُسلَّم المنتجات بعد اجتياز كل وحدة (دفعة) للفحص الروتيني.
ظروف التشغيل والتطبيقات النموذجية
مناسب لمنتصف مقاطع الشد في مختلف أنواع التعليق، حيث يثبّت نقطة الصفر للتمدد ويمنع سحب السلك عند الانقطاع والحركة الناتجة عن تغيّر درجة الحرارة. وتشمل سيناريوهات التطبيق النموذجية: منتصف مقطع الشد في الخط الرئيسي، ومقاطع الشد الطويلة، ومقاطع المنحدرات، ومقاطع الجسور والأنفاق.
اختيار الطراز والخدمة
يمكننا تقديم التحقق من اختيار الطراز والتخصيص غير القياسي وفق ظروف الخط ومعايير التشغيل؛ ويُصنع المنتج بما يفي بمتطلبات اعتماد المنتجات للسكك الحديدية CRCC ونظام الجودة ISO9001، وقد تم التحقق من المؤشرات الرئيسية بالفحص الروتيني واختبارات النمط. لاستشارات اختيار الطراز وطلب عرض السعر يُرجى الاتصال على 0375-6051688.
الأداء
ظروف التشغيل
مناسب لمنتصف مقاطع الشد في مختلف أنواع التعليق، حيث يثبّت نقطة الصفر للتمدد ويمنع سحب السلك عند الانقطاع والحركة الناتجة عن تغيّر درجة الحرارة.
الأداء الميكانيكي
قوة إمساك المشبك عالية دون إتلاف السلك، ولا تقل المتانة الكلية عن الحمل المقنن للسلك المثبَّت؛ كما تلائم بنية منع الارتخاء الاهتزاز الطويل الأمد.
الأداء الكهربائي
مقاومة الانتقال للتوصيل الكهربائي صغيرة، بما يضمن الاستمرارية الكهربائية على جانبي مقطع الشد.
التطبيقات
منتصف مقطع الشد في الخط الرئيسي
يُركَّب في منتصف مقطع الشد بالخط الرئيسي مشبك تثبيت طرفي معزز للحبل الحامل، لتثبيت نقطة الصفر الطولية في شبكة التلامس.
مقاطع الشد الطويلة
تُستخدم في مقاطع الشد الطويلة مشابك التثبيت الطرفي المعززة للحبل الحامل لمنع تراكم الحركة الناتجة عن تغيّر درجة الحرارة.
مقاطع المنحدرات
تمنع مشابك التثبيت الطرفي المعززة للحبل الحامل في مقاطع المنحدرات حركة السلك على المنحدر.
مقاطع الجسور والأنفاق
تضمن مشابك التثبيت الطرفي المعززة للحبل الحامل في مقاطع الجسور والأنفاق الاستقرار الطولي للتعليق.
