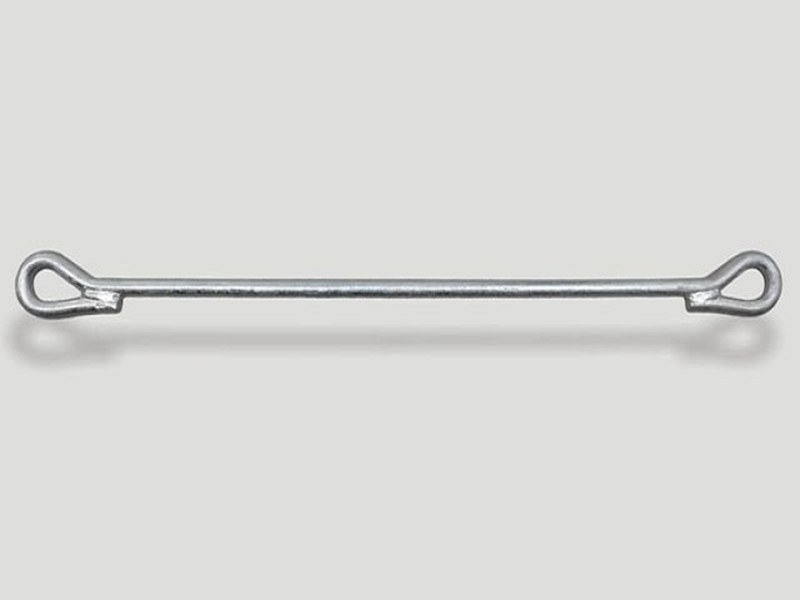

قضيب الحلقتين 12-3 (Φ16، Φ20)

قضيب الحلقتين (12-3) لشبكة التلامس العلوية في السكك الحديدية المكهربة، يُستخدم في أجهزة التعويض والتثبيت السفلي كقضيب شدّ قابل للضبط بحلقتين في طرفيه، لتحقيق التوصيل وضبط المسافة بين المكونات.

يستوفي متطلبات TB/T 2075.12-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 12: أجهزة الشد بالبكرات»، ويتوفر بمقاسين حسب قطر القضيب هما Φ16 وΦ20.

نظرة عامة على المنتج

قضيب الحلقتين قضيب شدّ قابل للضبط، طرفاه مشكّلان على هيئة حلقتين تتصلان بالمكونات المجاورة بمسمار محوري، ويمكن تجهيز جسم القضيب ببرغي ضبط (من ملحقات النوع Turnbuckle) لضبط الطول ضبطًا دقيقًا. ويُطرق القضيب من قضيب فولاذي مدوّر بكامله، وتُشكّل الحلقتان بالبثق، فتكون البنية المعدنية متكاملة والحمل موثوقًا. والشركة حاصلة على اعتماد المنتجات للسكك الحديدية CRCC.

الخصائص الفنية

• مقاسان لقطر القضيب هما Φ16 وΦ20، يغطيان مستويات حمل مختلفة
• عملية تشكيل الحلقتين في الطرفين موثوقة، والحمل يتحمّله الجسم كاملًا
• يمكن تجهيزه ببرغي ضبط لضبط الطول ضبطًا دقيقًا
• سطح مجلفن بالغمس الساخن لمقاومة التآكل، يناسب البيئة الخارجية

المعيار المطبق ومراقبة الجودة

يُصنّع المنتج وفق TB/T 2075.12-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 12: أجهزة الشد بالبكرات»، وتُنفّذ عمليات الإنتاج وفق متطلبات تفتيش المصنع لاعتماد CRCC، وتخضع لنظام إدارة الجودة ISO9001؛ وتُعاد مراجعة المواد الخام عند الاستلام وتُراقب العمليات الحرجة طوال مراحل التصنيع، ولا يُسلّم المنتج إلا بعد اجتيازه فحص ما قبل التسليم لكل دفعة.

ظروف التشغيل والتطبيقات النموذجية

مناسب لتوصيل وضبط العناصر المعرّضة للشد في أجهزة التعويض وأنظمة التثبيت السفلي، ويُطبّق مستوى السرعة وفق شهادة الاعتماد ووثائق التصميم، ويُختار مقاس قطر القضيب وفق مستوى الحمل في التصميم.

اختيار الطراز والخدمة

تقدّم الشركة خدمة متكاملة تشمل حسابات اختيار الطراز وتأكيد الرسومات والتوريد بالكميات والإرشاد الفني في الموقع، ويمكنها تقديم توصيات مطابقة للاختيار وفق ظروف الخط ومساحة التركيب، مع دعم التصنيع حسب الرسم. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
