ذراع التثبيت الثقيل 23-1
المواصفات الفنية
| الطراز | 23-1 |
|---|---|
| رقم الرسم | 23-1 |
| المعيار | TB/T 2075.23-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 23: أجهزة التعويض السفلي في الأنفاق» |
| التركيب | على جدار النفق أو على الأساس، كنقطة ارتكاز حاملة لنظام التعويض السفلي |
ذراع التثبيت الثقيل (23-1) لشبكة التلامس العلوية في السكك الحديدية المكهربة، يُستخدم في نظام التعويض السفلي داخل الأنفاق لحمل أحمال شد التثبيت السفلي، ويوفّر لجهاز التعويض نقطة ارتكاز ثابتة صلبة.
يستوفي متطلبات TB/T 2075.23-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 23: أجهزة التعويض السفلي في الأنفاق»، وهو عنصر حمّال ثقيل في نظام التثبيت السفلي داخل الأنفاق.
نظرة عامة على المنتج

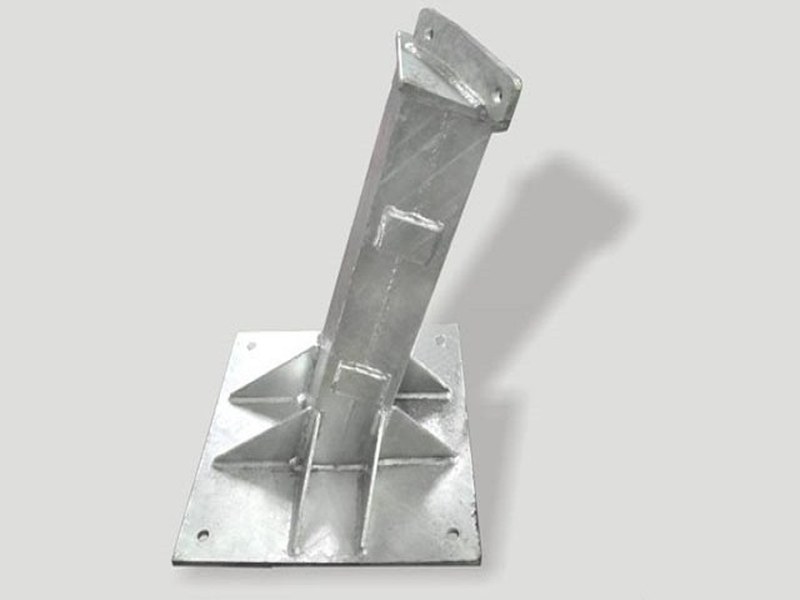

ذراع التثبيت الثقيل عنصر ملحوم، يُشكّل بلحام جسم الذراع مع لوح القاعدة وإضافة أضلاع تقوية، ويُركّب على جدار النفق أو على أساس مخصّص، ويحمل كامل أحمال الشد الناتجة عن التثبيت السفلي لسلك التلامس والحبل الحامل، ويمكن تركيب مجموعات البكرات والإطارات المحدِّدة وغيرها من مكونات التعويض عليه. وتُفحص اللحامات وفق المواصفات، ويُجلفن المنتج النهائي بالغمس الساخن بكامله لمقاومة التآكل. والشركة حاصلة على اعتماد المنتجات للسكك الحديدية CRCC.
الخصائص الفنية
- هيكل ملحوم بأضلاع تقوية، يمنح صلابة كلية وقدرة تحمّل عالية
- لوح قاعدة متعدد الثقوب يتصل اتصالًا موثوقًا بالقطع المدفونة في النفق
- يمكن اقترانه بمجموعات البكرات والإطارات المحدِّدة وغيرها من مكونات التعويض
- جلفنة بالغمس الساخن لكامل الجسم، تناسب البيئة الرطبة داخل الأنفاق
المعيار المطبق ومراقبة الجودة
يُصنّع المنتج وفق TB/T 2075.23-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 23: أجهزة التعويض السفلي في الأنفاق»، وتُنفّذ عمليات الإنتاج وفق متطلبات تفتيش المصنع لاعتماد CRCC، وتخضع لنظام إدارة الجودة ISO9001؛ وتُعاد مراجعة المواد الخام عند الاستلام وتُراقب العمليات الحرجة طوال مراحل التصنيع، ولا يُسلّم المنتج إلا بعد اجتيازه فحص ما قبل التسليم لكل دفعة.
ظروف التشغيل والتطبيقات النموذجية
مناسب لتثبيت سلك التلامس والحبل الحامل داخل الأنفاق ولأنظمة التعويض، ويُطبّق مستوى السرعة وفق شهادة الاعتماد ووثائق التصميم. والتطبيق النموذجي هو مقاطع التثبيت السفلي عند مداخل الأنفاق وداخلها.
اختيار الطراز والخدمة
تقدّم الشركة خدمة متكاملة تشمل حسابات اختيار الطراز وتأكيد الرسومات والتوريد بالكميات والإرشاد الفني في الموقع، ويمكنها تقديم توصيات مطابقة للاختيار وفق ظروف الخط ومساحة التركيب، مع دعم التصنيع حسب الرسم. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
