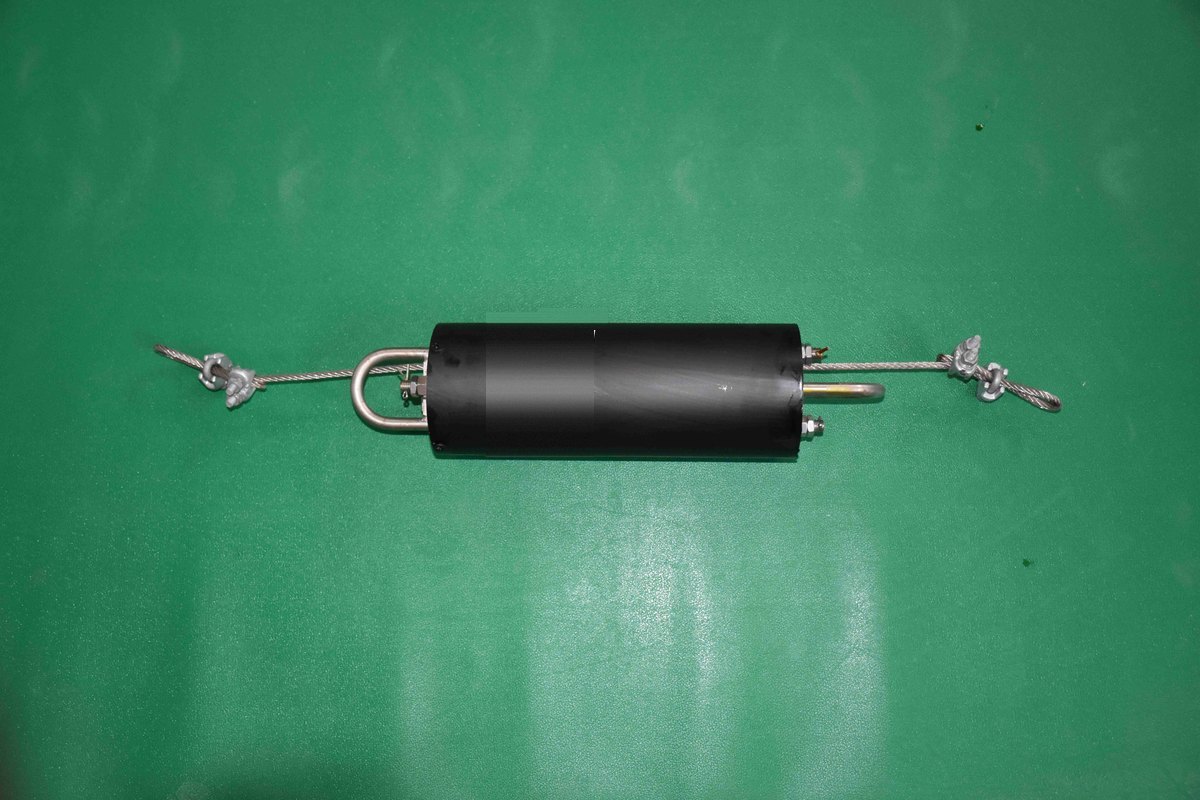

معوّض نابضي 17-4 (نوع البنية S/L، أنواع التركيب A~D)
المواصفات الفنية
| الطراز | 17-4SA~SD، 17-4LA~LD |
|---|---|
| رقم الرسم | 17-4 (S/L) |
| المعيار | TB/T 2075.17-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 17: أجهزة توصيل العارضة العرضية المرنة» |
| التركيب | عند نقطة التعليق أو نقطة التثبيت السفلي للعارضة العرضية المرنة، بالتكامل مع مكونات التعليق والتوصيل |
المعوّض النابضي 17-4 المخصص لشبكة التلامس العلوية في السكك الحديدية المكهربة (17-4SA/SB/SC/SD و17-4LA/LB/LC/LD)، ويُستخدم لتعويض تغيّر شد الأسلاك مع درجة الحرارة تلقائيًا في هياكل التعليق بالعارضة العرضية المرنة والحفاظ على ثبات شد التعليق.
مطابق لمتطلبات المعيار TB/T 2075.17-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 17: أجهزة توصيل العارضة العرضية المرنة»، وتنقسم أنواع البنية إلى فئتين S وL، وتشمل كل منهما أربعة أنواع تركيب A/B/C/D، بما مجموعه 8 طرازات (17-4SA~SD و17-4LA~LD)، ويمكن اختيارها وفق مخططات التصميم.
نظرة عامة على المنتج
يتكوّن المعوّض النابضي من وحدة شد نابضية وآلية ضبط ووصلات، ويُركَّب عند نقطة التثبيت السفلي أو نقطة التعليق في نظام التعليق بالعارضة العرضية المرنة، ويستفيد من خاصية القوة الثابتة للنابض لاستيعاب التمدد والانكماش الناتج عن تغيّر درجة حرارة الأسلاك تلقائيًا، دون الحاجة إلى مساحة للأثقال، مما يناسبه التركيب في الأماكن المحدودة المساحة مثل العوارض العرضية المرنة في ساحات المحطات. وتقابل أنواع التركيب A/B/C/D اتجاهات مختلفة لواجهات التركيب، ويمكن اختيارها وفق مخططات التصميم. وقد حصلت الشركة على اعتماد منتجات السكك الحديدية CRCC.
الخصائص الفنية
- تعويض بقوة نابضية ثابتة، وفترة طويلة دون صيانة، ودون الحاجة إلى أثقال أو حبال تعويض
- نوعا التركيب SD/SB يناسبان هياكل مختلفة للعارضة العرضية المرنة
- وحدة نابضية محكمة الإغلاق بالكامل، بمقاومة جيدة للتآكل وإمكانية فحص مباشرة
- مساحة تركيب صغيرة، مناسبة لتجديد ساحات المحطات والأماكن المحدودة المساحة
المعايير المطبقة ومراقبة الجودة
يُنفَّذ المنتج وفق المعيار TB/T 2075.17-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 17: أجهزة توصيل العارضة العرضية المرنة»، وتُطبَّق في عملية الإنتاج متطلبات فحص المصنع الخاصة باعتماد CRCC، ويخضع المنتج لنظام إدارة الجودة ISO9001، مع إعادة فحص المواد الخام عند الاستلام ومراقبة كاملة للعمليات الحرجة، ويُسلَّم المنتج بعد اجتياز كل دفعة للاختبار الروتيني قبل التسليم.
ظروف التشغيل والتطبيقات النموذجية
مناسب لأنظمة التعليق بالعارضة العرضية المرنة في ساحات محطات السكك الحديدية المكهربة ولمقاطع شبكة التلامس التي تتطلب تعويض شد نابضيًا، وتُنفَّذ فئة السرعة وفق شهادة الاعتماد ووثائق التصميم. وتشمل التطبيقات النموذجية العوارض العرضية المرنة في الساحات الكبيرة وتعويض التعليق في خطوط الشحن وخطوط الوصول والمغادرة.
اختيار الطراز والخدمات
تقدّم الشركة خدمة متكاملة تشمل حسابات اختيار الطراز وتأكيد المخططات والتوريد بالجملة والإرشاد الفني في الموقع، ويمكنها تقديم اقتراحات للاختيار المتوافق وفق ظروف الخط ومساحة التركيب، مع دعم التصنيع حسب المخططات. للدعم الفني والاستفسارات التجارية يُرجى الاتصال على 0375-6051688.
