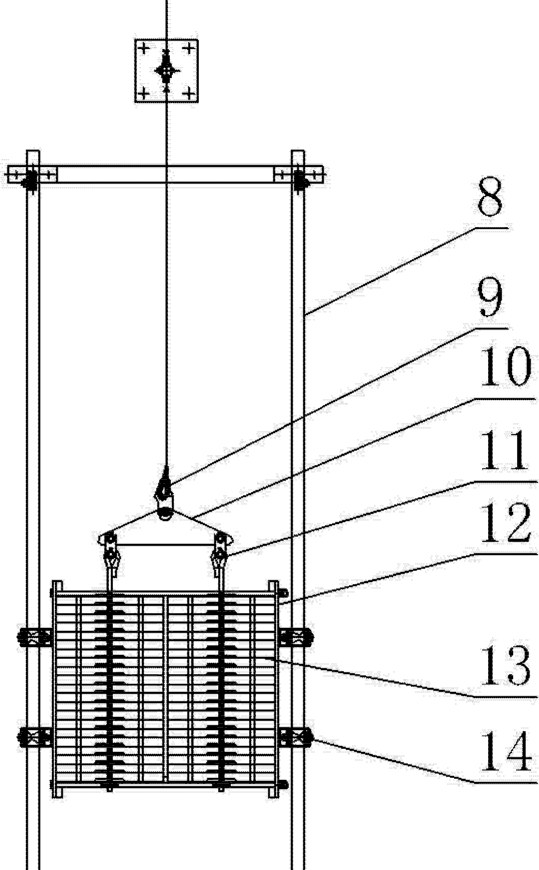

إطار تقييد الحركة للأنفاق 23-6 (الطرازان B/C)
المواصفات الفنية
| الطراز | 23-6B / 23-6C |
|---|---|
| رقم الرسم | 23-6（B/C） |
| المعيار | TB/T 2075.23-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 23: أجهزة تعويض الشد عند نقطة التثبيت في الأنفاق» |
| التركيب | عند نقطة تثبيت الشد في النفق، بالتكامل مع ذراع التثبيت ومجموعة البكرات وغيرها |
إطار تقييد الحركة للأنفاق 23-6 (23-6B / 23-6C) المخصص لشبكة التلامس العلوية في السكك الحديدية المكهربة، يُستخدم في منظومة تعويض الشد عند نقطة التثبيت داخل الأنفاق لتقييد تأرجح سلسلة الأثقال (الجزء المتحرك) وانحرافها، بما يضمن سلاسة حركة التعويض.
يُطابق المنتج متطلبات المعيار TB/T 2075.23-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 23: أجهزة تعويض الشد عند نقطة التثبيت في الأنفاق»، حيث يأتي الطراز B بتصميم ثنائي القضبان والطراز C بتصميم موجّه، بما يناسب ظروف التركيب المختلفة داخل الأنفاق.
نظرة عامة على المنتج
يُركّب إطار تقييد الحركة للأنفاق عند نقطة تثبيت الشد داخل النفق، حيث يوجّه الأجزاء المتحركة في منظومة التعويض ويقيّد حركتها لمنع تأرجحها أو انحشارها. ويقابل الطرازان B ثنائي القضبان وC الموجّه متطلبات مختلفة من حيث الأحمال ومساحة التركيب، أما هيكل الإطار فيُصنع من الفولاذ المشكّل ملحومًا ويخضع للجلفنة بالغمس الساخن لكامل الجسم. والشركة حاصلة على اعتماد CRCC للمنتجات للسكك الحديدية.
الخصائص الفنية
- هيكلان اختياريان: الطراز B ثنائي القضبان والطراز C الموجّه
- توجيه وتقييد موثوقان، وحركة الأجزاء المتحركة سلسة دون انحشار
- هيكل ملحوم من الفولاذ المشكّل بصلابة إجمالية عالية
- جلفنة بالغمس الساخن لمقاومة التآكل، مناسبة للبيئة الرطبة داخل الأنفاق
المعايير المطبقة وضبط الجودة
يُصنّع المنتج وفق المعيار TB/T 2075.23-2024 «مكونات شبكة التلامس للسكك الحديدية المكهربة — الجزء 23: أجهزة تعويض الشد عند نقطة التثبيت في الأنفاق»، وتُطبّق في عملية الإنتاج متطلبات فحص المصنع المعتمد من CRCC، مع الضبط وفق نظام إدارة الجودة ISO9001؛ وتخضع المواد الخام لإعادة الفحص عند الاستلام، كما تخضع العمليات الحرجة للرقابة على مدى تنفيذها، ويُسلَّم المنتج بعد اجتياز كل دفعة لاختبار ما قبل التسليم.
ظروف التشغيل والتطبيقات النموذجية
مناسب لتوجيه وتقييد الأجزاء المتحركة في منظومة تعويض الشد داخل الأنفاق؛ ويُطبَّق مستوى السرعة وفق شهادة الاعتماد ووثائق التصميم، ويُختار الطراز بحسب مقطع النفق ومتطلبات الأحمال.
اختيار الطراز والخدمات
تقدّم الشركة خدمة متكاملة تبدأ من حسابات اختيار الطراز وتأكيد الرسومات وتنتهي بالتوريد بالجملة والإرشاد الفني في الموقع، ويمكنها تقديم توصيات اختيار متوافقة مع ظروف الخط ومساحة التركيب، مع دعم التصنيع حسب الرسومات. للاستفسارات الفنية والتجارية يُرجى الاتصال على 0375-6051688.
