رسوم توضيحية إرشادية لفحص مكونات شبكة التلامس (تغطية كاملة لـ16 فئة رئيسية)

ملخص

يقدّم هذا الأطلس ترتيباً منهجياً لأهم مكونات شبكة التلامس من الرسوم الإرشادية للفحص الميداني، ويغطي جهاز الدعم، وجهاز تحديد الموضع، والتوصيل الكهربائي، ووصلة مقطع الشد ذات الامتدادات الخمسة، والتثبيت المركزي، وتعويض الشد بالبكرات/بالسقاطة، وتقاطعات الأسلاك غير المتعابرة/المتعابرة، ووصلة القسم المحايد، ومانعة الصواعق، ومفتاح العزل، وسلك الشفط، وتثبيت التعليق الإضافي، والمثبتات المدفونة والأعمدة المعلقة في الأنفاق، وتثبيت التعويض داخل الأنفاق، أي 16 فئة رئيسية. وكل رسم هو رسم إرشادي معياري مستخدم في المواقع الهندسية، يتضمن تحديد مواضع المكونات، ومواصفات عزم الربط، ومتطلبات التركيب، وأمثلة على الأخطاء الشائعة، ليكون مرجعاً سهل الحمل للفحص الدوري والصيانة والتدريب والاستلام.

الكلمات المفتاحية: مكونات شبكة التلامس؛ صيانة شبكة التلامس؛ الرسوم الإرشادية للفحص؛ جهاز الدعم؛ وصلة مقطع الشد؛ التثبيت المركزي؛ جهاز تعويض الشد؛ تقاطع الأسلاك؛ وصلة القسم المحايد؛ مانعة الصواعق؛ مفتاح العزل؛ المثبتات المدفونة في النفق

أولاً: الرسوم الإرشادية لفحص جهاز الدعم (SUPPORTING DEVICE)

منتجات ذات صلة: جهاز الدعم · العازل القضيبي

قاعدة الذراع الكابولي العازل القضيبي مقعد الحبل الحامل حلقة التثبيت عزم الربط 120~135 N·m

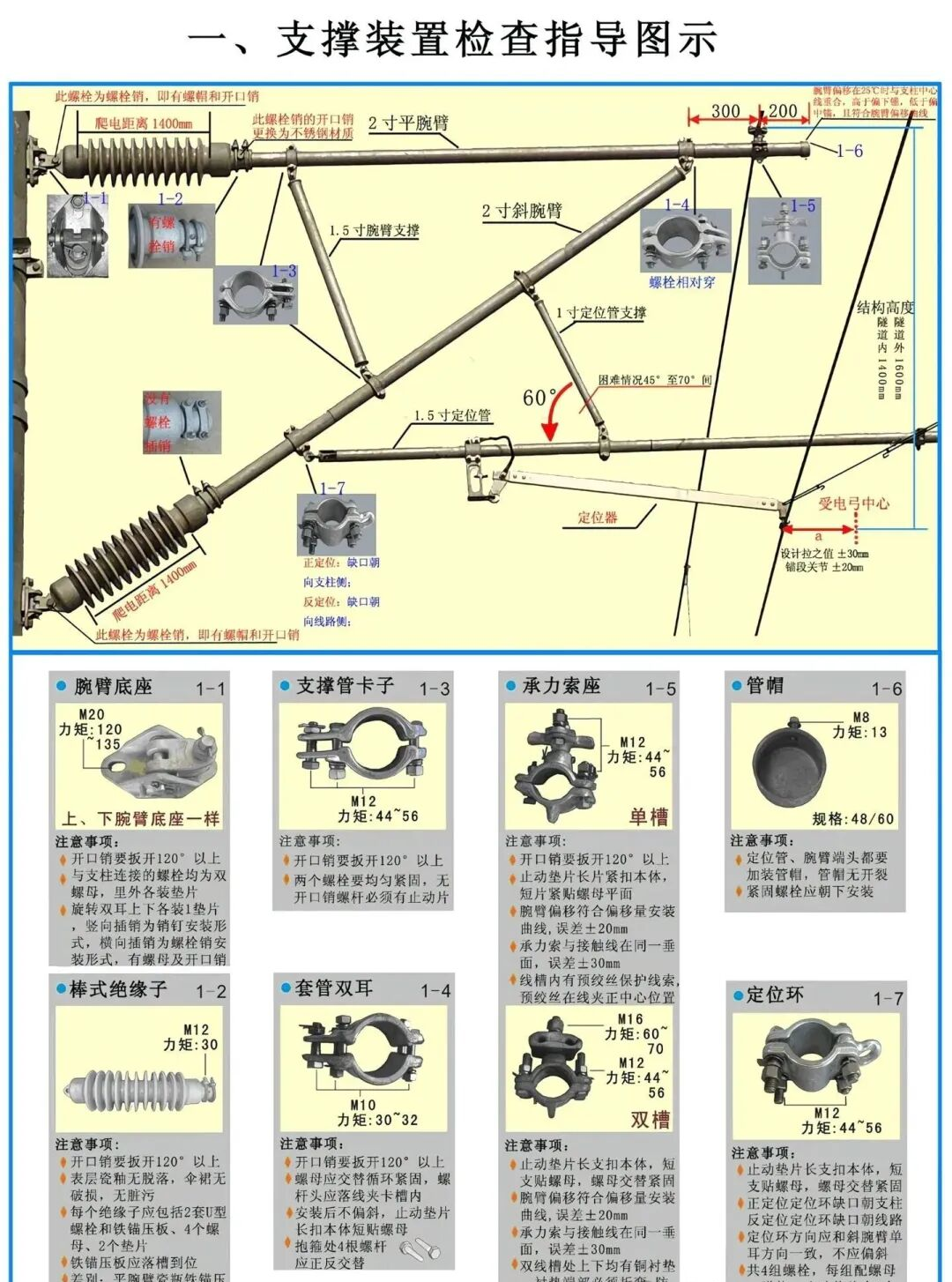

الشكل 1-1 رسوم إرشادية لفحص جهاز الدعم (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: أشكال تركيب قاعدة الذراع الكابولي، والعازل القضيبي، ومشبك أنبوب الدعم، ووصلة الأذن المزدوجة للجلبة، ومقعد الحبل الحامل، وحلقة التثبيت، وغطاء الأنبوب؛ وعزم الربط؛ ومادة الأجزاء؛ ومواصفات الدبابيس والدبابيس المشقوقة؛ ونقاط الفحص الرئيسية لكل مكون.

ثانياً: الرسوم الإرشادية لفحص جهاز تحديد الموضع (POSITIONING DEVICE)

منتجات ذات صلة: جهاز تحديد الموضع · مشبك تحديد الموضع

ذراع التثبيت مشبك تحديد الموضع سلك شد مقاوم للرياح مشبك تثبيت الفرع المثبت قيمة a تساوي 100±20mm

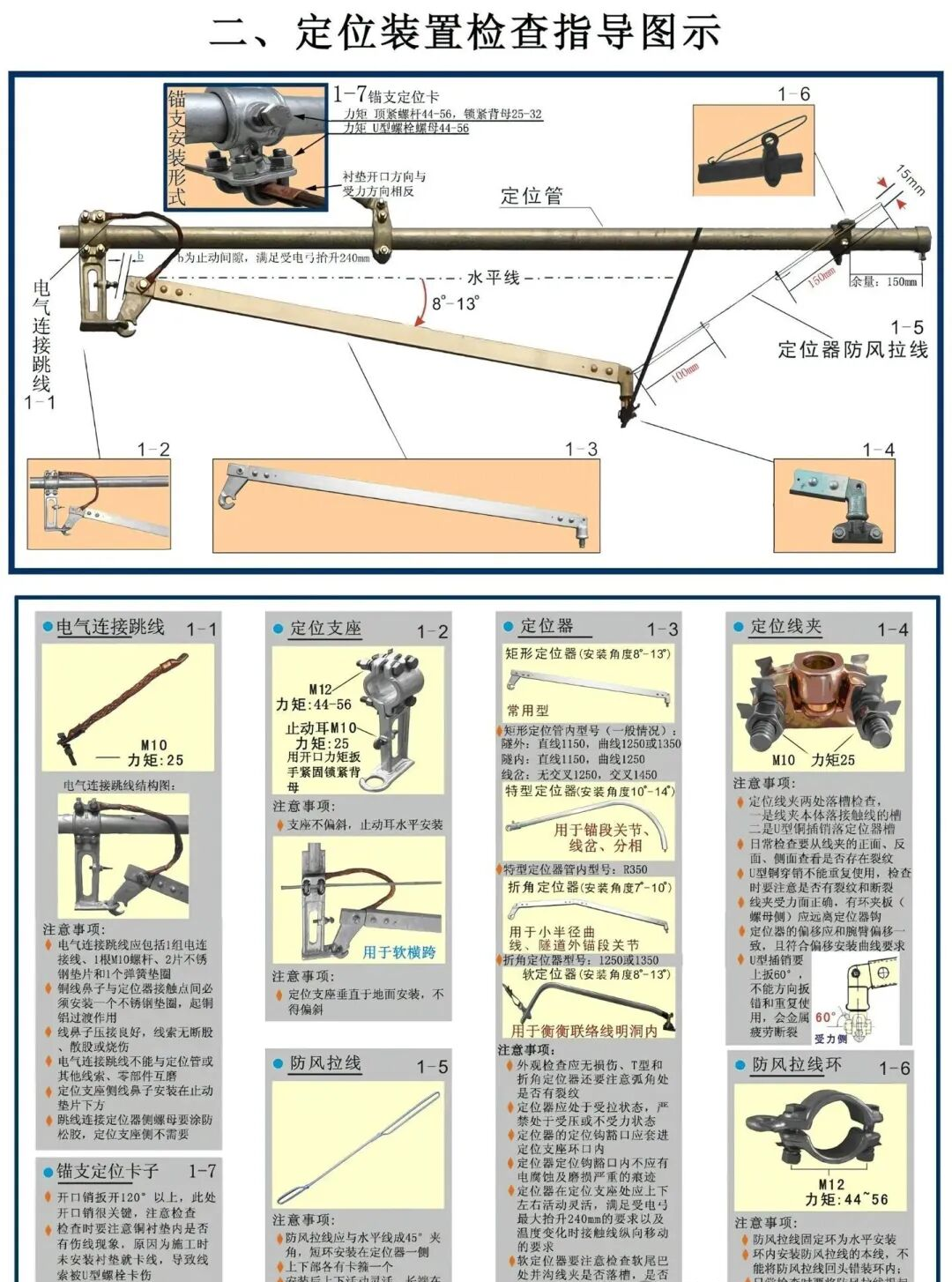

الشكل 2-1 رسوم إرشادية لفحص جهاز تحديد الموضع (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: الوصلة الكهربائية، وقاعدة التثبيت، وذراع التثبيت (المستطيل/الخاص/المكسور الزاوية/الخطافي)، ومشبك تحديد الموضع، وسلك الشد المقاوم للرياح، وزاوية تركيب مشبك تثبيت الفرع المثبت (8°~13°)، وقيمة a (الإزاحة الأفقية)، واتجاه سطح التحمل، وعزم ربط البراغي، وحالة الدبابيس.

ثالثاً: الرسوم الإرشادية لفحص التوصيل الكهربائي (ELECTRICAL CONNECTION)

منتجات ذات صلة: التوصيل الكهربائي

توصيل على شكل C توصيل على شكل S مشبك توصيل كهربائي SH≤1000 / SH>1000

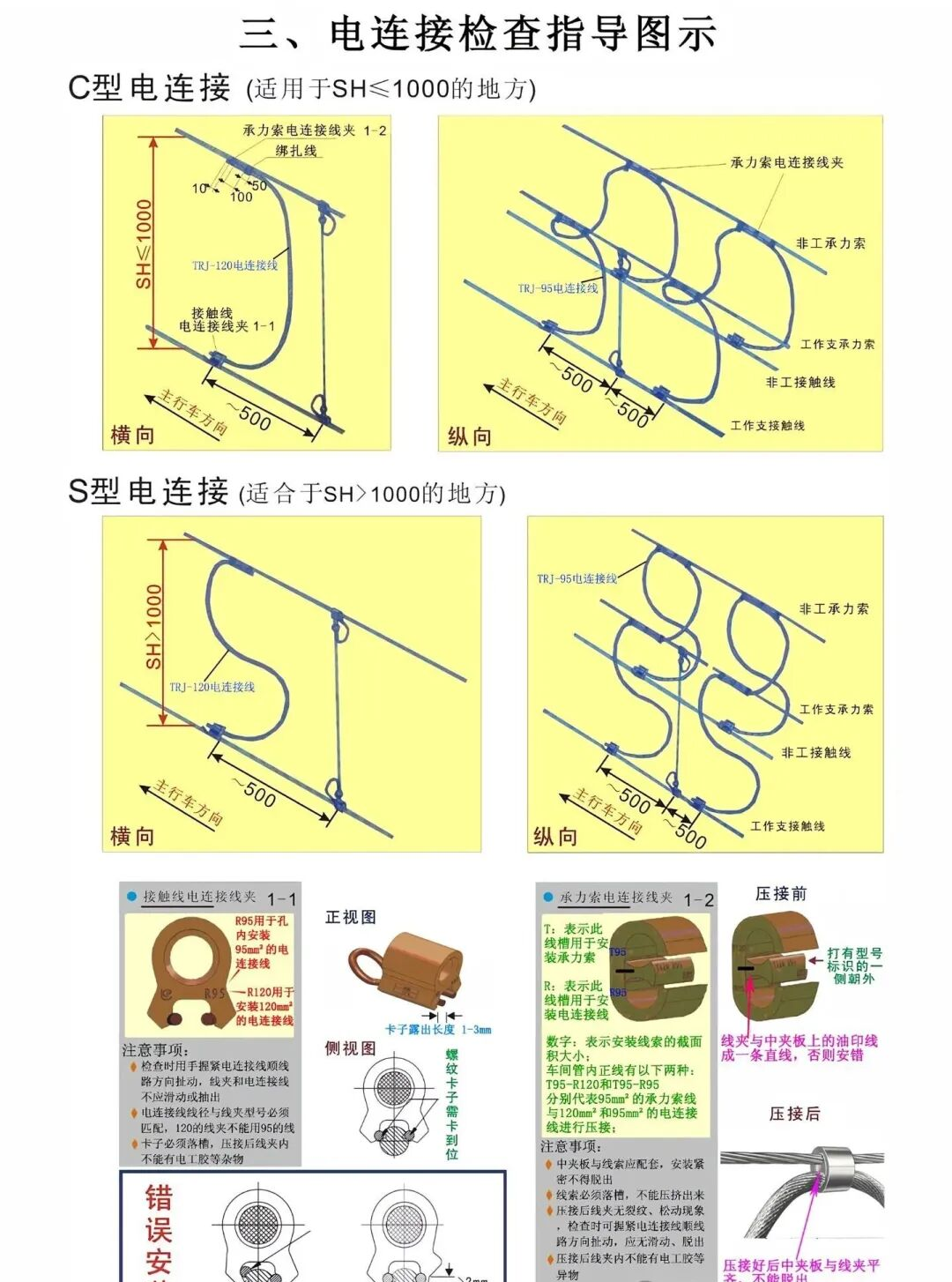

الشكل 3-1 رسوم إرشادية لفحص التوصيل الكهربائي (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: الترتيب الأفقي/الطولي للتوصيل الكهربائي من النوع C (SH≤1000) ومن النوع S (SH>1000)؛ ومطابقة الطرازات لمشبك التوصيل الكهربائي لسلك التلامس ومشبك التوصيل الكهربائي للحبل الحامل (R95/R120/T95/T70)؛ وتقنية الكبس؛ وأمثلة التركيب الخاطئ.

رابعاً: الرسوم الإرشادية لفحص وصلة مقطع الشد ذات الامتدادات الخمسة (FIVE-SPAN ANCHOR JOINT)

منتجات ذات صلة: وصلة مقطع الشد · التعليق الملامس

وصلة غير معزولة وصلة معزولة نقطة التعادل الخلوص الهوائي 500mm±20mm

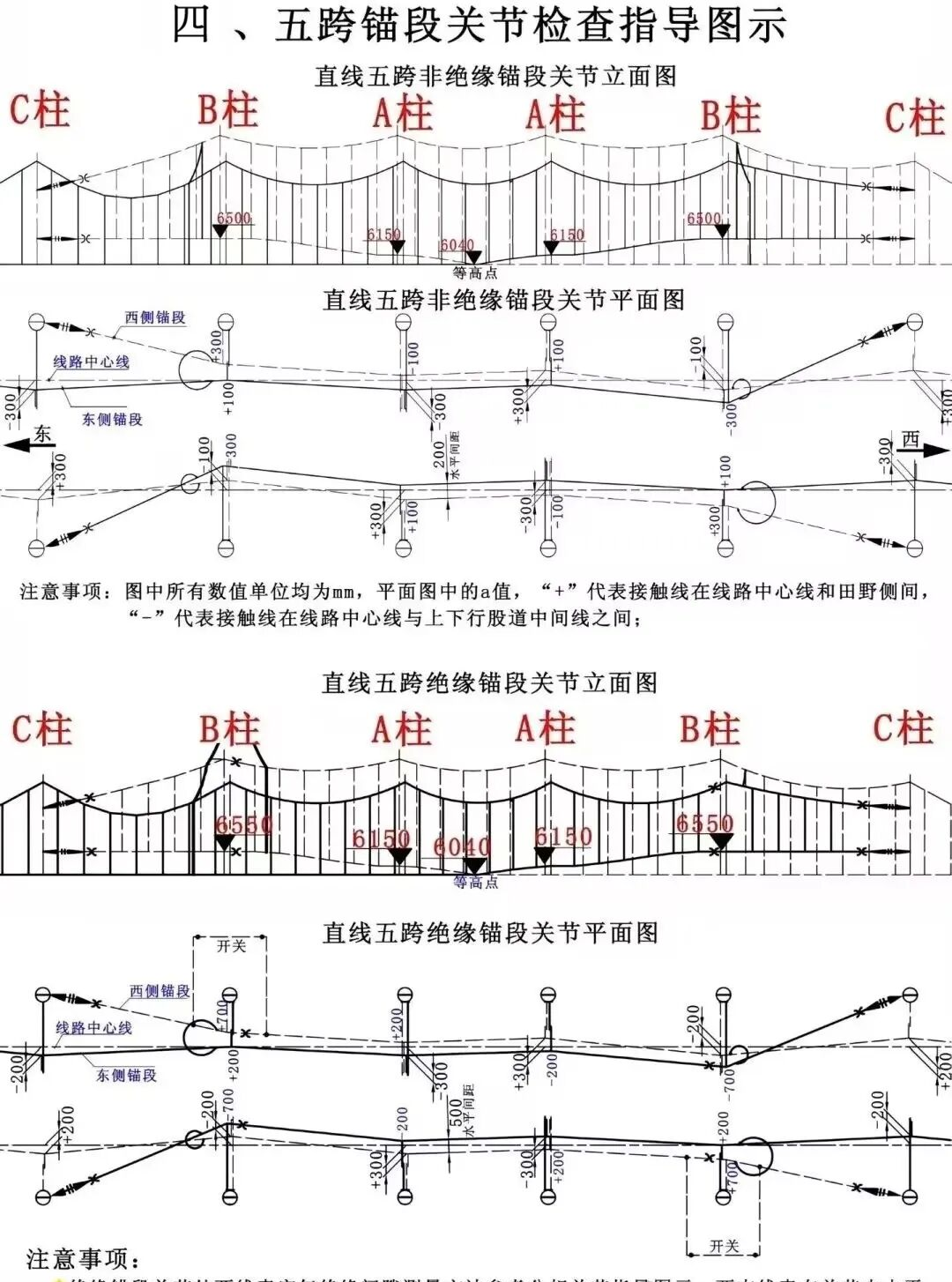

الشكل 4-1 رسوم إرشادية لفحص وصلة مقطع الشد ذات الامتدادات الخمسة (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: المسقط الرأسي والمسقط الأفقي لوصلة مقطع الشد المستقيمة ذات الامتدادات الخمسة غير المعزولة/المعزولة، مع تحديد مواضع الأعمدة C-B-A-A-B-C، وقيمة a (الإزاحة الأفقية)، وارتفاع سلك التلامس (6500/6150/6040 mm)، وموضع نقطة التعادل؛ والخلوص الهوائي بين سلكي الوصلة المعزولة 500mm±20mm.

خامساً: الرسوم الإرشادية لفحص التثبيت المركزي (MIDPOINT ANCHOR)

منتجات ذات صلة: التثبيت المركزي

نوع مقاوم للقطع نوع مقاوم للانزلاق تثبيت مركزي للحبل الحامل تثبيت مركزي لسلك التلامس على مسافة 500mm من التعليق المجاور

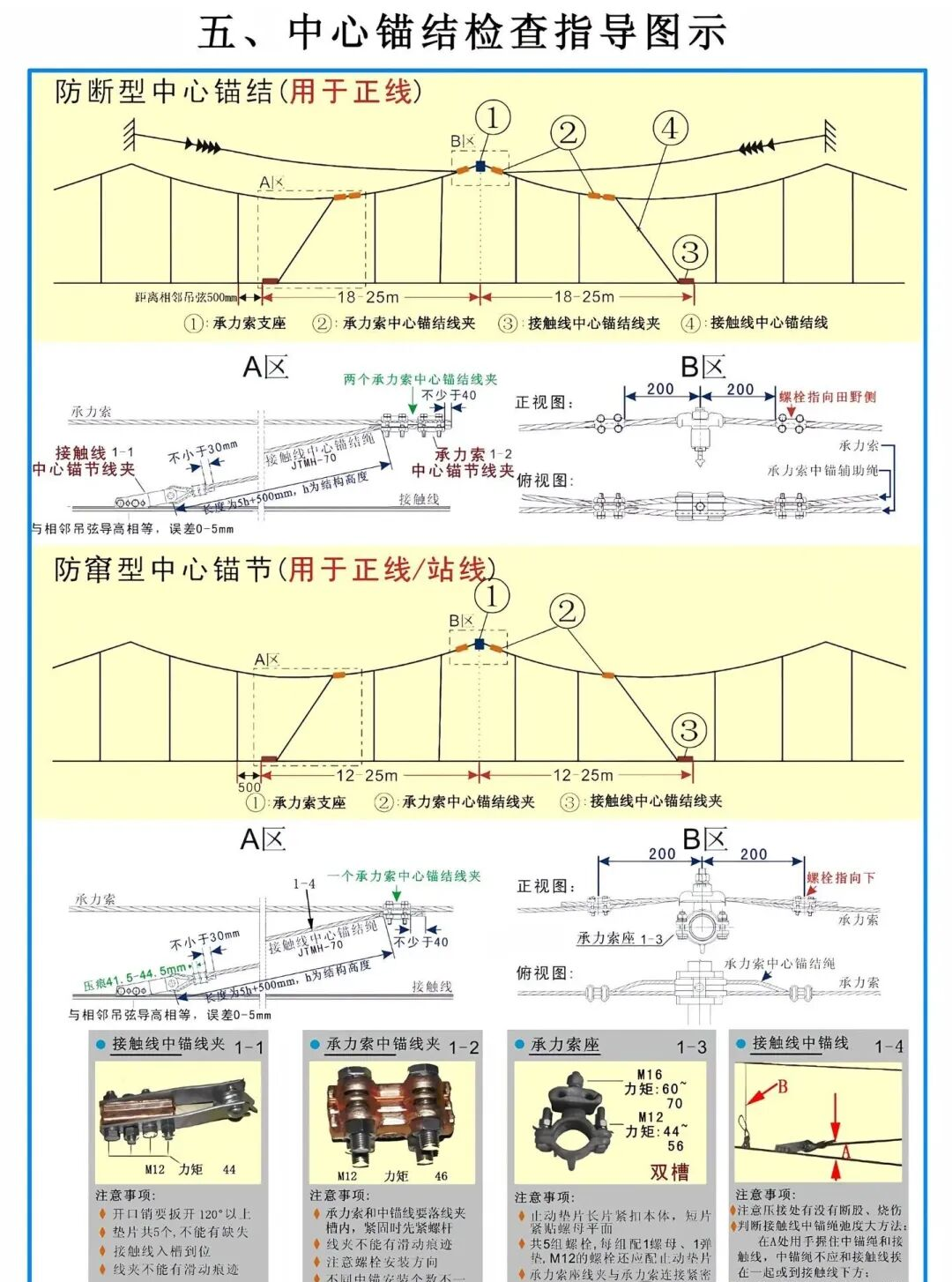

الشكل 5-1 رسوم إرشادية لفحص التثبيت المركزي (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: تخطيط التثبيت المركزي المقاوم للقطع (المستخدم في الخط الرئيسي) والتثبيت المركزي المقاوم للانزلاق (المستخدم في الخط الرئيسي وخطوط المحطات)، وتفاصيل المنطقة A والمنطقة B، وطرازات مشبك التثبيت المركزي للحبل الحامل ومشبك التثبيت المركزي لسلك التلامس، وعزم الربط، وتقنية الكبس؛ وارتفاع سلك التلامس مساوٍ لارتفاع التعليق المجاور (تفاوت 0~5mm).

سادساً: الرسوم الإرشادية لفحص تعويض الشد بالبكرات (PULLEY COMPENSATION)

منتجات ذات صلة: جهاز تعويض الشد

حبل التعويض مجموعة بكرات التعويض التثبيت الطرفي للحبل الحامل درجة الحرارة الحدية 1.5~2m

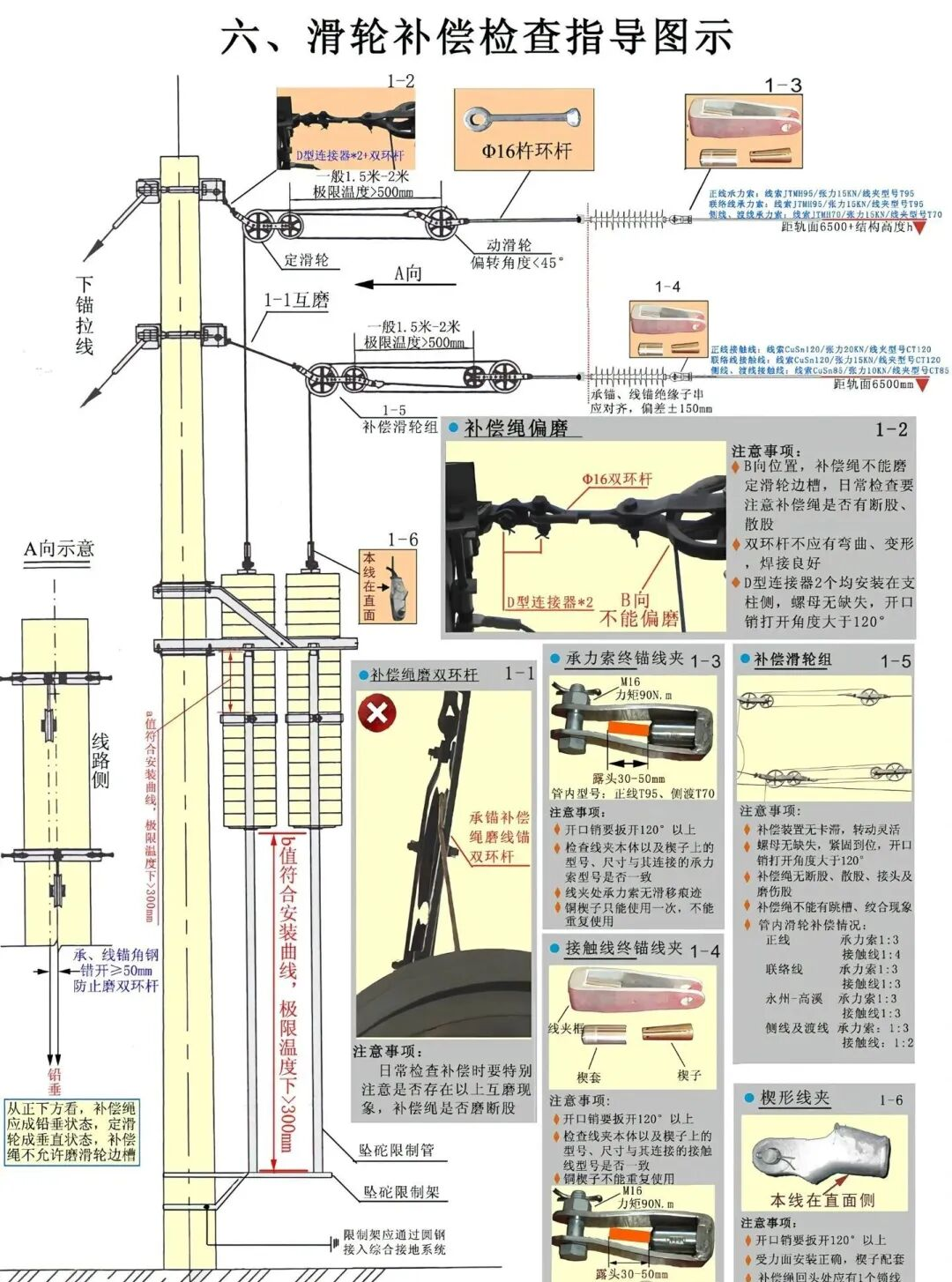

الشكل 6-1 رسوم إرشادية لفحص تعويض الشد بالبكرات (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: لفّ حبل التعويض، والقضيب الحلقي Φ16، والوصلة من نوع D، والقضيب الحلقي المزدوج لحبل التعويض، والتثبيت الطرفي للحبل الحامل، وتركيب المشبك الإسفيني؛ وزاوية انحراف البكرة الثابتة ≤45°؛ وأثقال الشد داخل إطار التقييد بحدود 300mm؛ ونسبة التعويض: الحبل الحامل 1:3 / سلك التلامس 1:4.

سابعاً: الرسوم الإرشادية لفحص تعويض الشد بالسقاطة (RATCHET COMPENSATION)

منتجات ذات صلة: جهاز تعويض الشد

جسم السقاطة بكرة الموازنة كتلة الفرملة حبل التعويض ≥نصف لفة

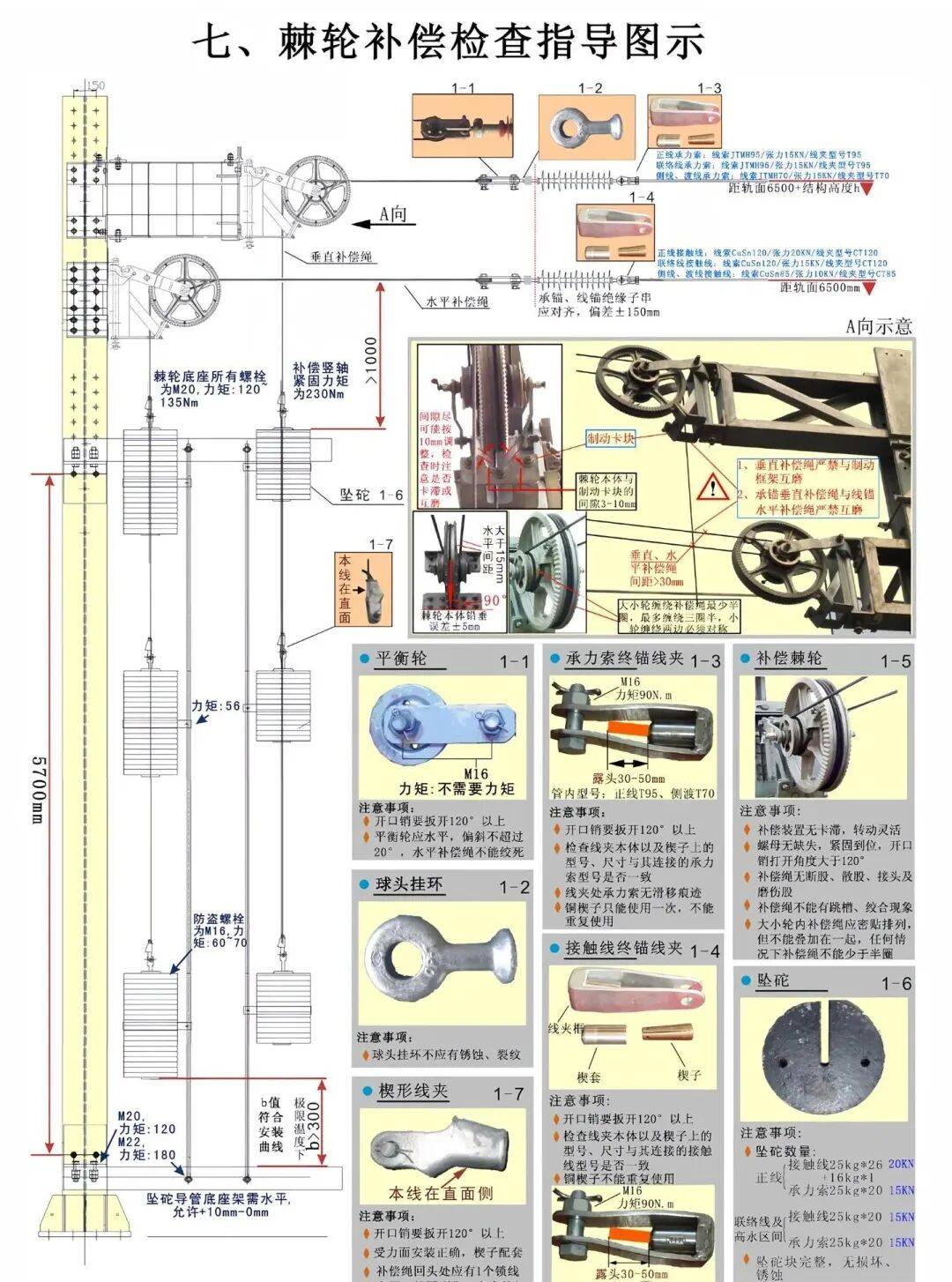

الشكل 7-1 رسوم إرشادية لفحص تعويض الشد بالسقاطة (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: عزم ربط براغي قاعدة السقاطة 120~135 N·m؛ والخلوص بين جسم السقاطة وكتلة الفرملة 3~10mm؛ ويجب أن يترتب حبل التعويض في سقاطة البكرة الكبيرة بشكل متلاصق؛ ويُحظر تماماً تآكل حبال التعويض الرأسية والأفقية ببعضها؛ وعدد الأثقال: سلك التلامس 25kg×20 قطعة 20KN + 16kg×1، والحبل الحامل 25kg×20 قطعة 15KN.

ثامناً: الرسوم الإرشادية لفحص تقاطع الأسلاك غير المتعابر (NON-CROSSING FROG)

منطقة بدء التلامس حبل تعليق متعابر معيار قيمة a ارتفاع 80mm / 50mm

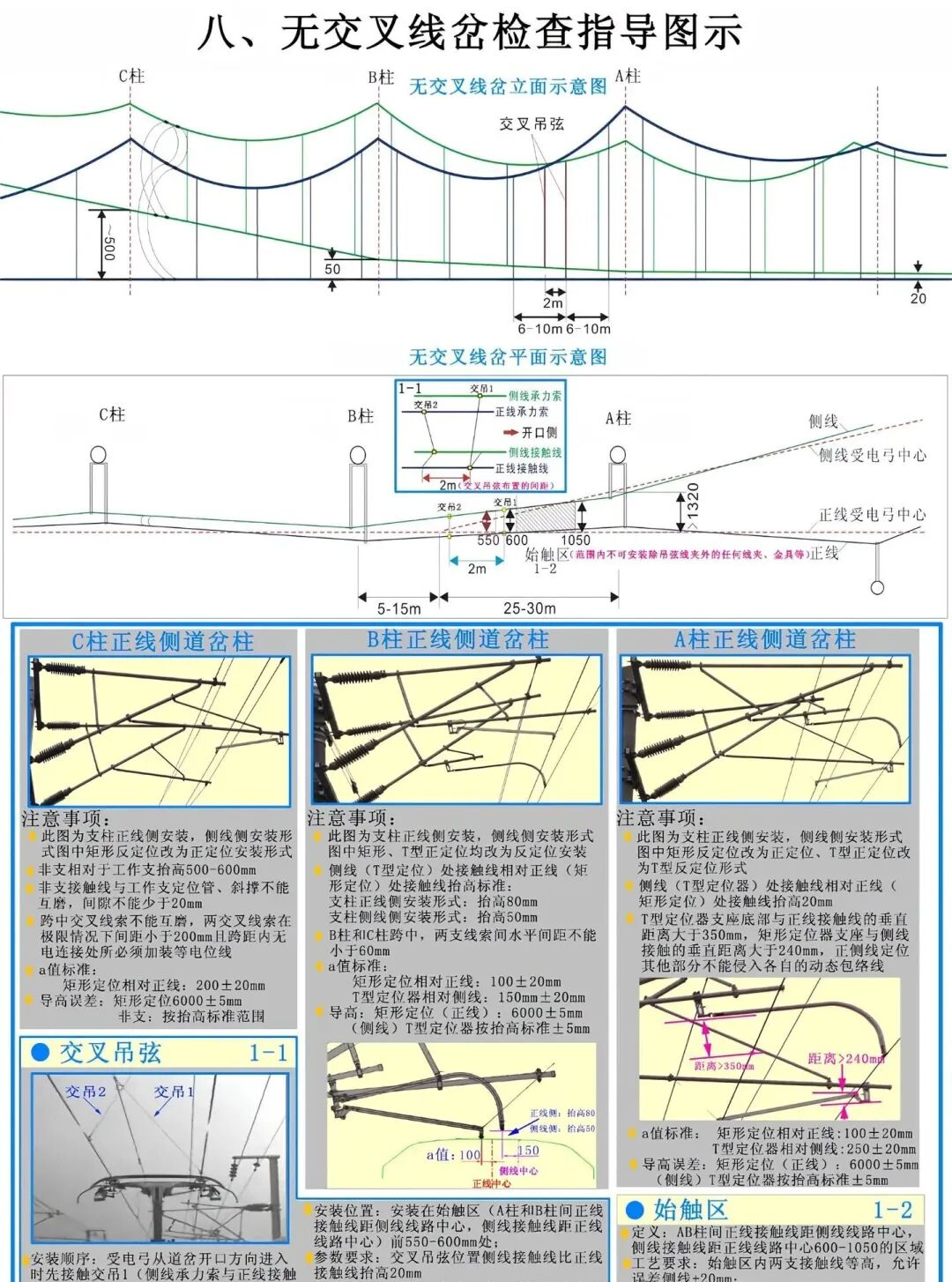

الشكل 8-1 رسوم إرشادية لفحص تقاطع الأسلاك غير المتعابر (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: أشكال تركيب أعمدة المزلقان على جانب الخط الرئيسي عند الأعمدة C/B/A (تثبيت مستطيل/على شكل T)، ونطاق منطقة بدء التلامس، ومعيار قيمة a (المستطيل 200±20mm / على شكل T 100±20mm)، وتفاوت ارتفاع سلك التلامس (6000±5mm)، وزاوية ميل مشبك حبل التعليق المتعابر لسلك التلامس <15°.

تاسعاً: الرسوم الإرشادية لفحص تقاطع الأسلاك المتعابر (CROSSING FROG)

عمود المزلقان حبل تعليق متعابر منطقة بدء التلامس عزم حبل التعليق 25 N·m

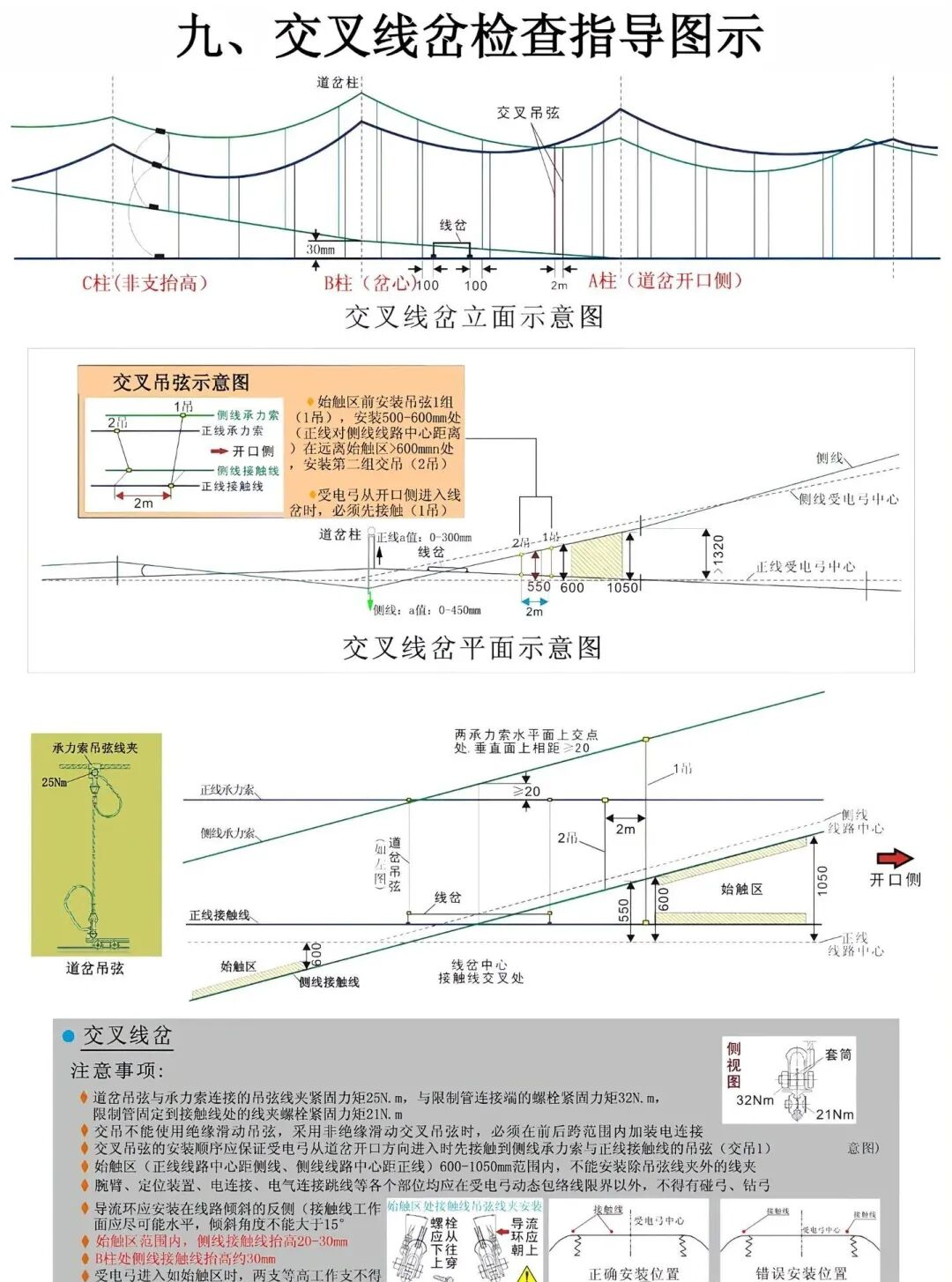

الشكل 9-1 رسوم إرشادية لفحص تقاطع الأسلاك المتعابر (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: عمود المزلقان، ومركز تقاطع الأسلاك، ومنطقة بدء التلامس (الخط الرئيسي 600~1050mm، والخط الجانبي 550~600mm)، وقيمة a من 0 إلى 450mm؛ وعزم ربط مشبك حبل التعليق عند توصيل حبل تعليق المزلقان بالحبل الحامل 25 N·m؛ وعزم ربط الطرف الموصّل لأنبوب التقييد 32 N·m؛ وارتفاع سلك التلامس داخل منطقة بدء التلامس 20~30mm.

عاشراً: الرسوم الإرشادية لفحص وصلة القسم المحايد (PHASE SEPARATION JOINT)

المنطقة الخالية من الجهد المنطقة المحايدة الأعمدة A/B/C المنطقة المحايدة <190m

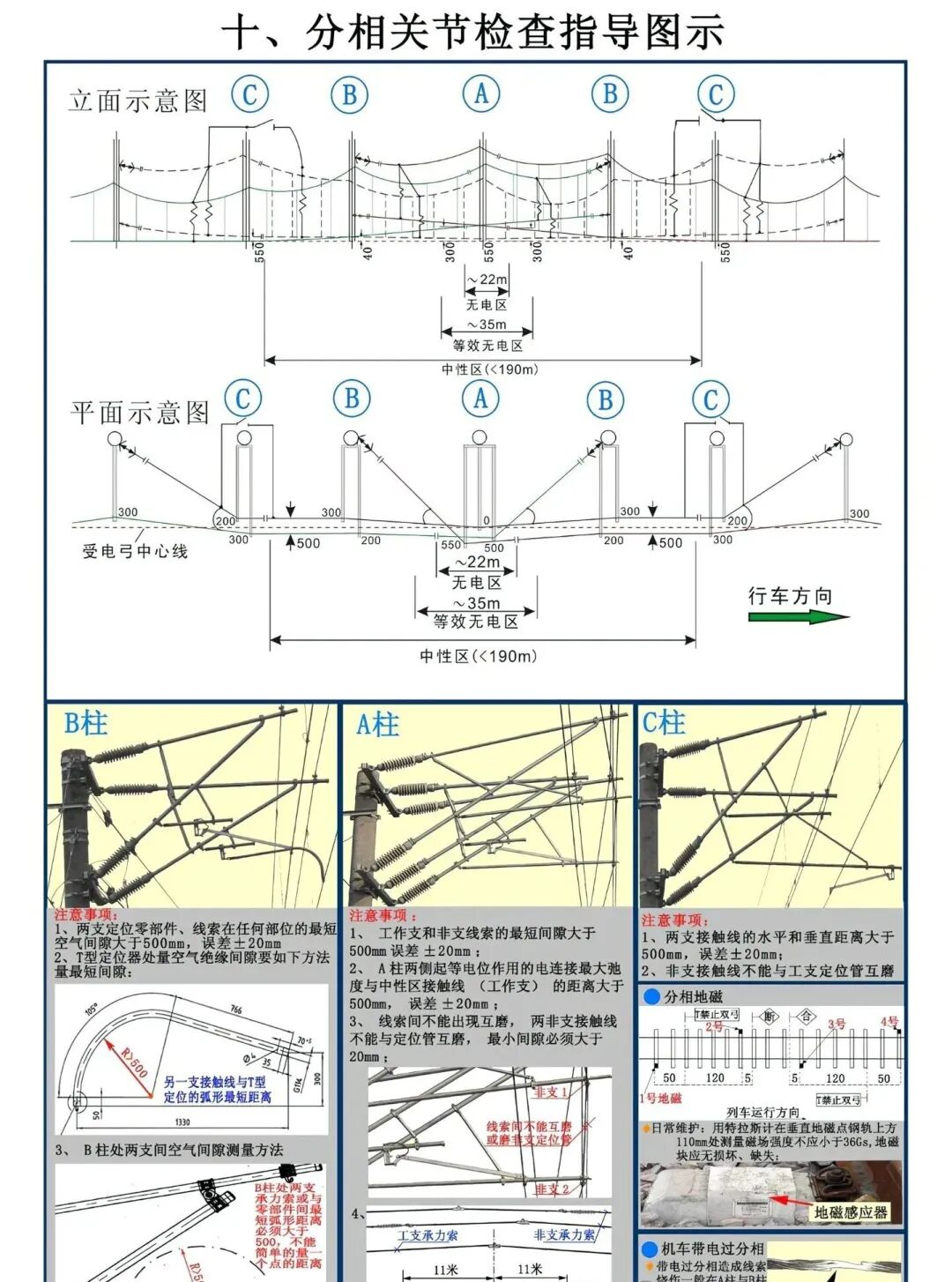

الشكل 10-1 رسوم إرشادية لفحص وصلة القسم المحايد (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: تخطيط فصل الأطوار ذو الامتدادات الخمسة C-B-A-A-B-C، والمنطقة الخالية من الجهد 22m، والمنطقة الخالية من الجهد المكافئة 35m، والمنطقة المحايدة <190m؛ والتوصيلات الكهربائية على جانبي العمود A، والمسافة بين حافة عازل القرص وسلك التلامس للفرع العامل >400mm؛ وقياس خلوص العزل الهوائي عند ذراع التثبيت على شكل T؛ وحساس المجال المغناطيسي لفصل الأطوار (على مسافة 110mm من سطح القضيب).

حادي عشر: الرسوم الإرشادية لفحص مانعة الصواعق (LIGHTNING ARRESTER)

منتجات ذات صلة: مانعة الصواعق

عازل داعم جهاز الفصل العداد سلك جهاز الفصل RTJ-35

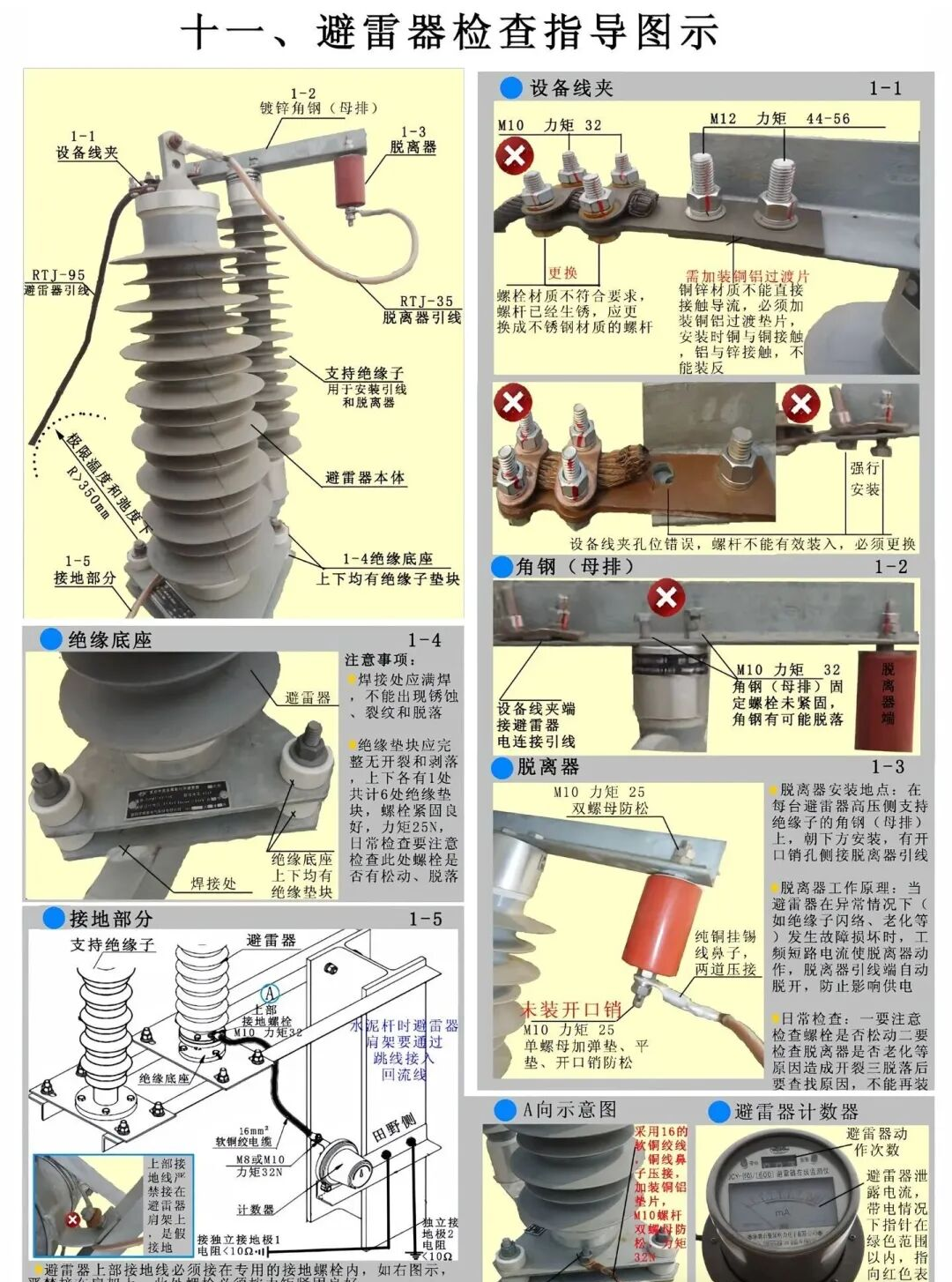

الشكل 11-1 رسوم إرشادية لفحص مانعة الصواعق (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: تركيب جسم مانعة الصواعق، والقاعدة العازلة، وجزء التأريض، وجهاز الفصل، والعداد؛ وعزم ربط الزاوية الفولاذية المجلفنة (قضيب التوزيع) ومشابك الأجهزة، وأمثلة التركيب الخاطئ (الانتقال من النحاس إلى الألومنيوم، والمواد الخاطئة)؛ ومقاومة سلك التأريض حتى العداد <10Ω؛ وموضع قراءة العداد (الأخضر = طبيعي، والأحمر = غير طبيعي).

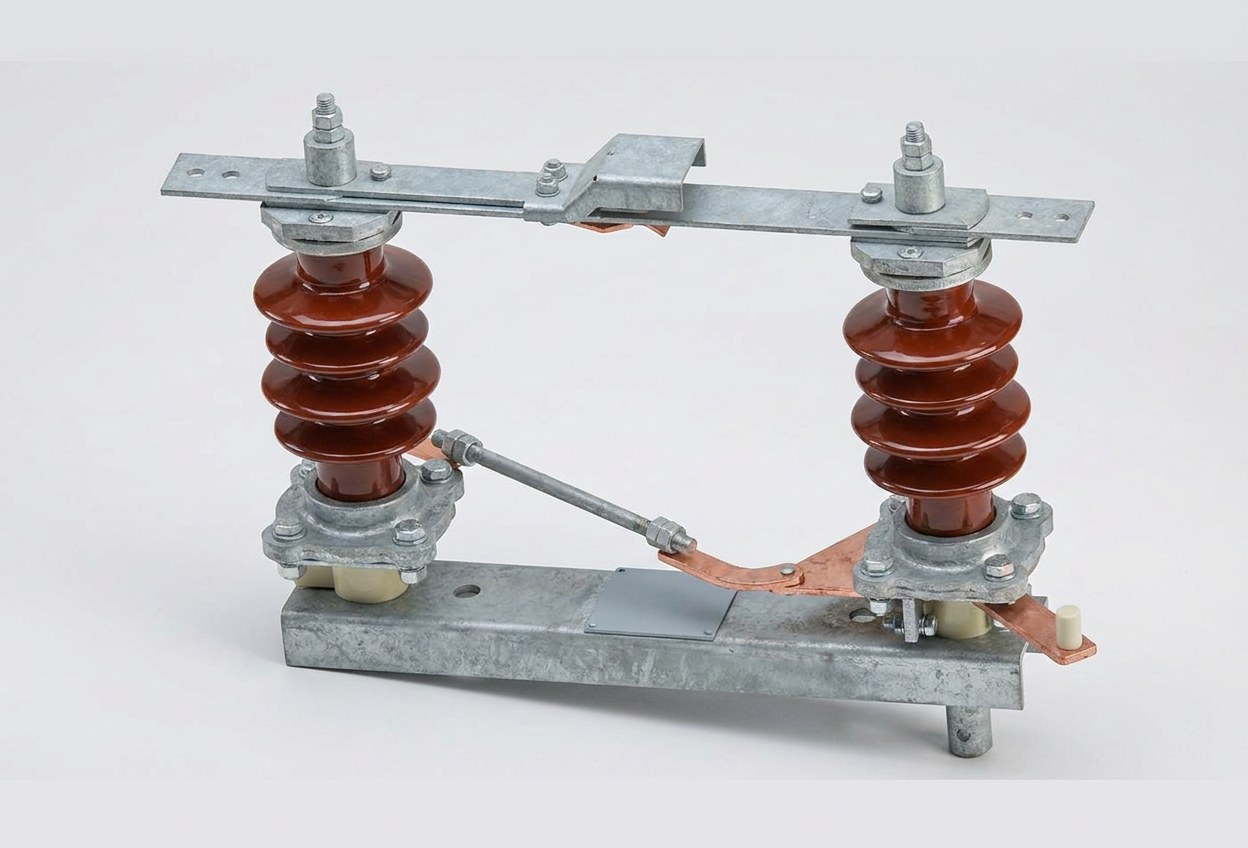

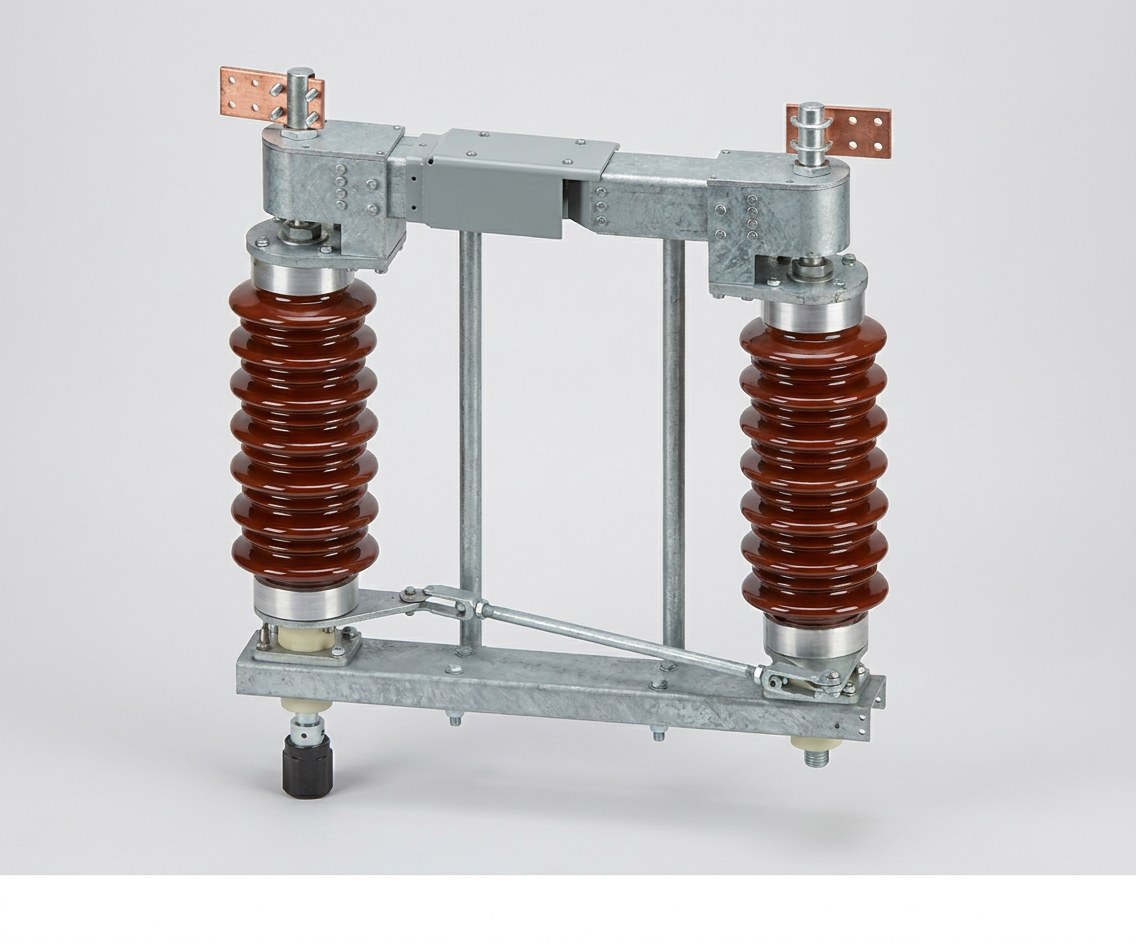

ثاني عشر: الرسوم الإرشادية لفحص مفتاح العزل (ISOLATING SWITCH)

حامل المفتاح آلية التشغيل مشبك نحاسي لأجهزة التوصيل المسافة الحدية >350mm

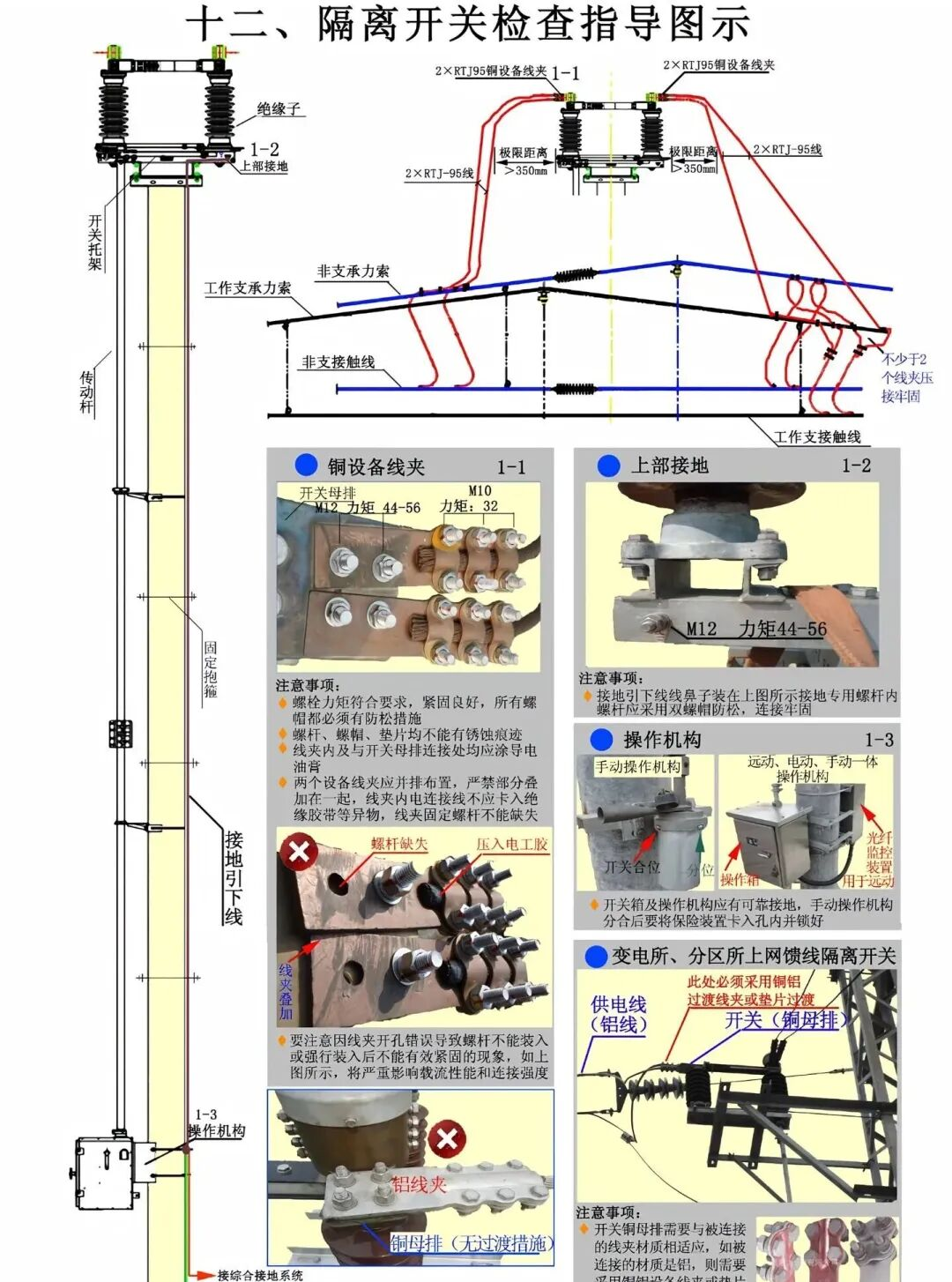

الشكل 12-1 رسوم إرشادية لفحص مفتاح العزل (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: تركيب حامل المفتاح، وقضيب النقل، وآلية التشغيل، وسلك التأريض، والمشبك النحاسي لأجهزة التوصيل، والتأريض العلوي؛ وعزم الربط M10=32 N·m / M12=44~56 N·m؛ ويجب استخدام مشبك أو حشية انتقالية من النحاس إلى الألومنيوم بين قضيب التوزيع النحاسي ومشبك التوصيل النحاسي؛ وأشكال آلية التشغيل اليدوية/الكهربائية/عن بعد.

ثالث عشر: الرسوم الإرشادية لفحص سلك الشفط (SUCTION LINE)

منتجات ذات صلة: التوصيل الكهربائي · سلك الرجوع

سلك الرجوع مشبك أخدود متوازي أنبوب بلاستيكي صلب على ارتفاع ≥2m من الأرض

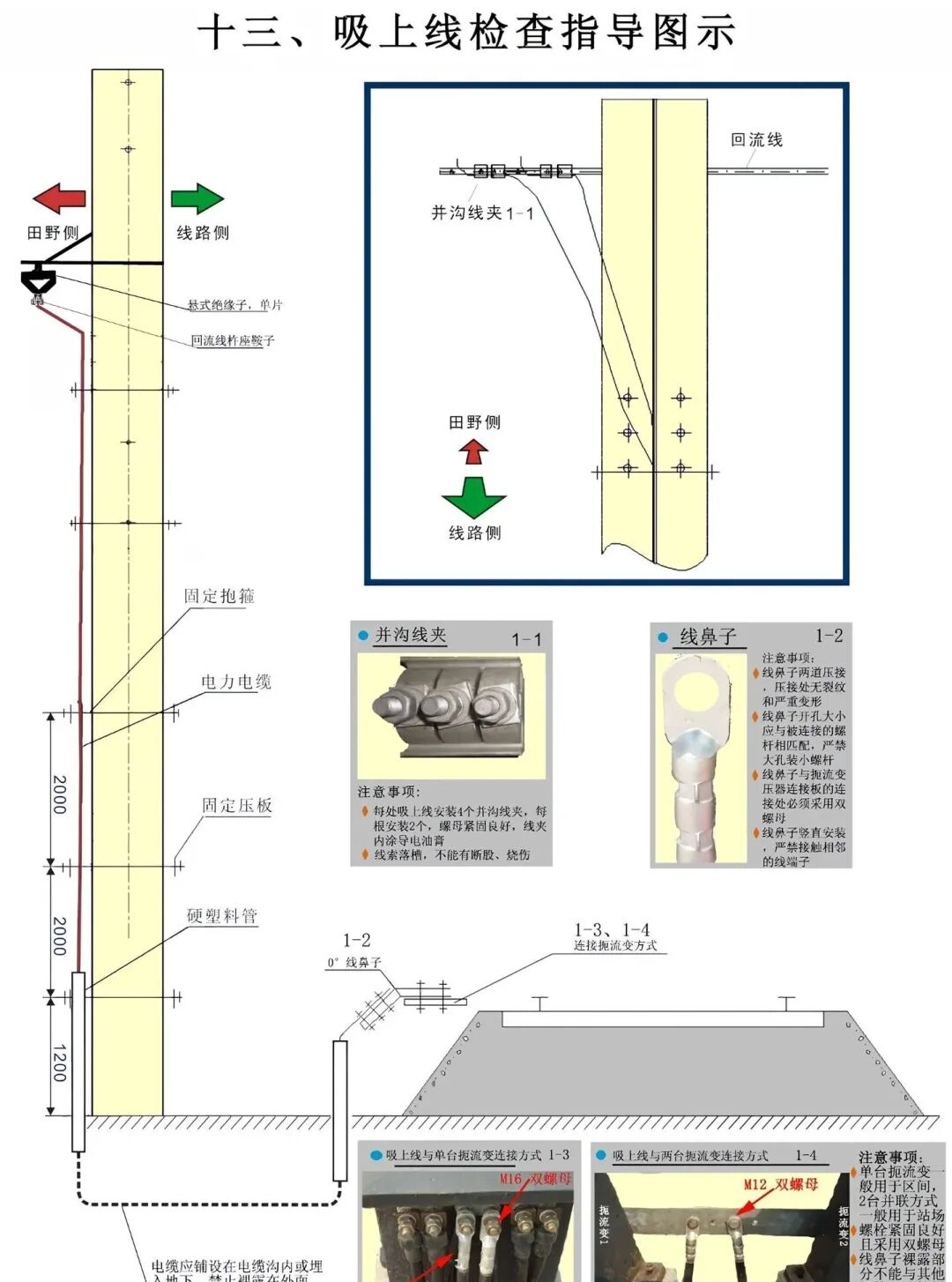

الشكل 13-1 رسوم إرشادية لفحص سلك الشفط (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: مواضع تركيب العازل المعلق، وسلك الرجوع، وقاعدة الجسر، وحلقة التثبيت، والكابل الكهربائي، ولوح الكبس، والأنبوب البلاستيكي الصلب (على ارتفاع 2000+2000+1200 mm من الأرض)؛ وتركيب مشبك الأخدود المتوازي ورؤوس الأسلاك؛ ومتطلبات توصيل سلك الشفط بالنقطة المحايدة لمحول الخنق (صامولتان + حلقة زنبركية).

رابع عشر: الرسوم الإرشادية لفحص تثبيت التعليق الإضافي (AUXILIARY SUSPENSION DOWN-LEAD ANCHOR)

منتجات ذات صلة: التعليق الإضافي

تثبيت سلك الرجوع تثبيت سلك الأرضي العلوي نوع ملتف مسبقاً المناطق السكنية ≥5m / غير السكنية ≥4m

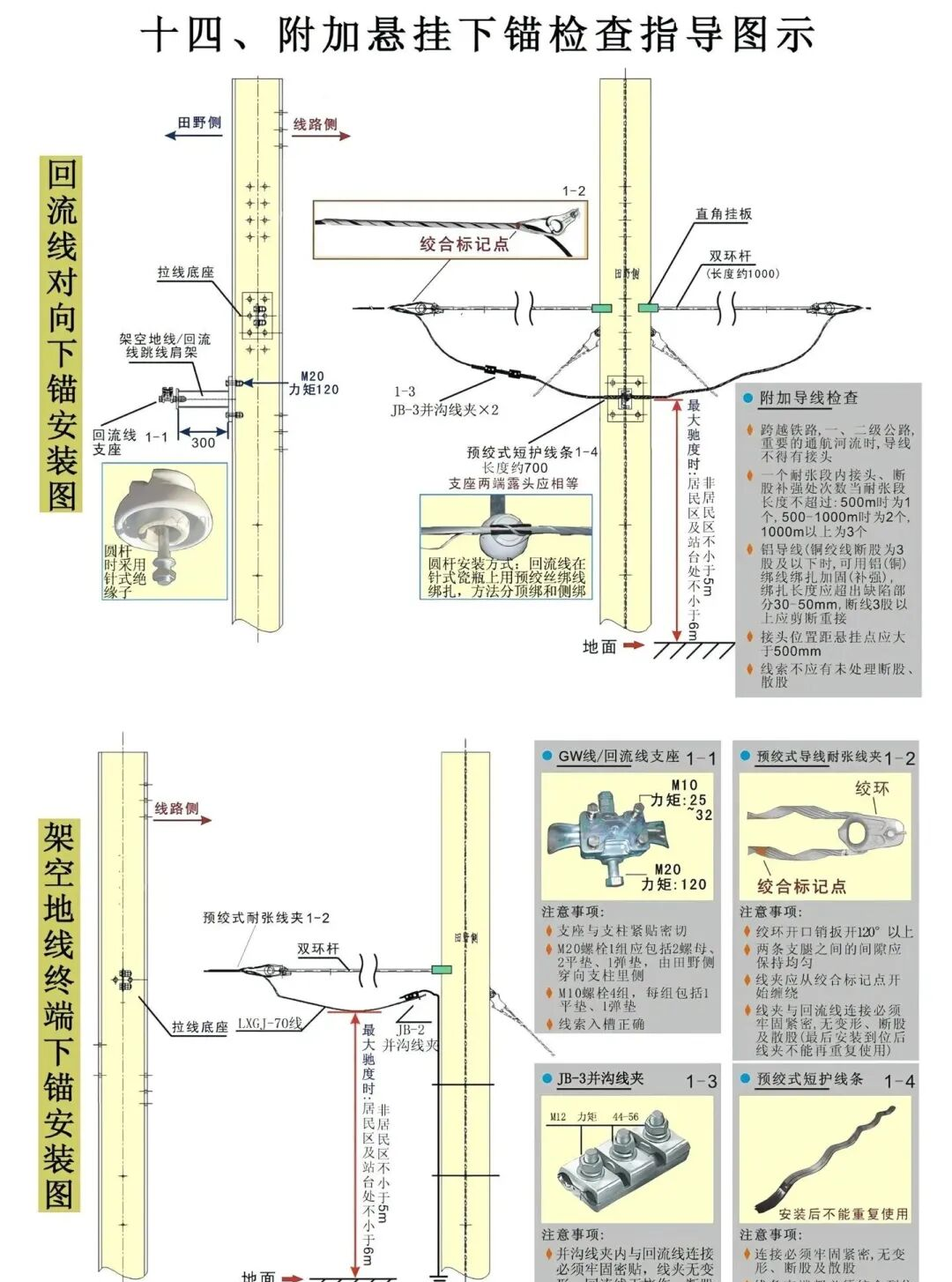

الشكل 14-1 رسوم إرشادية لفحص تثبيت التعليق الإضافي (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: تركيب التثبيت السفلي لسلك الرجوع والتثبيت الطرفي لسلك الأرضي العلوي؛ وقاعدة سلك الشد، وعلامة نقطة اللف، والقضيب الحلقي المزدوج، ومشبك الشد الملتف مسبقاً، وسلك الحماية القصير الملتف مسبقاً، ومشبك الأخدود المتوازي JB-3؛ وأقصى ترهل (المناطق السكنية ≥5m، وغير السكنية ≥4m، والمحطات ≥6m)؛ وعزم قاعدة سلك GW/سلك الرجوع M10=25~32 N·m / M20=120 N·m.

خامس عشر: الرسوم الإرشادية لفحص المثبتات المدفونة والأعمدة المعلقة في النفق (TUNNEL EMBEDMENT & HANGER POST)

منتجات ذات صلة: الأعمدة والأساسات

مرساة كيميائية صامولة التسوية قاعدة العمود المعلق المعيار الظاهر ≥2 أسنان

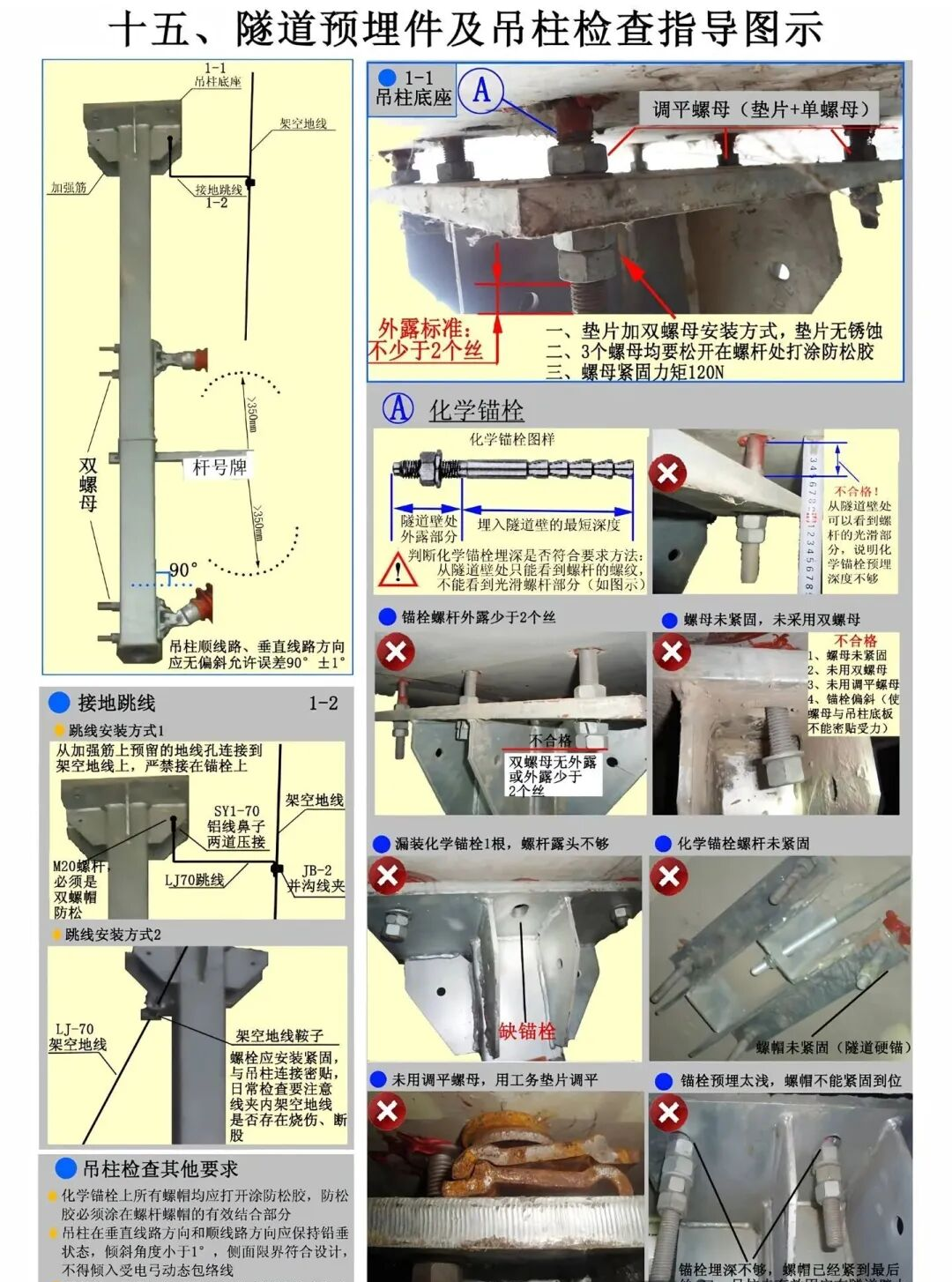

الشكل 15-1 رسوم إرشادية لفحص المثبتات المدفونة والأعمدة المعلقة في النفق (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: عمق دفن المرساة الكيميائية، والمعيار الظاهر ≥2 أسنان، والصامولة المزدوجة لمنع الارتخاء، وعزم الربط 120N؛ وصامولة التسوية (حشية + صامولة واحدة)؛ ووصلة التأريض (الطريقة 1 / الطريقة 2)؛ ويجب ألا ينحرف العمود المعلق في اتجاه الخط أو عمودياً عليه (تفاوت 90°±1°)؛ وأمثلة غير مطابقة (نقص المراسي، وصواميل غير مشدودة، وحشيات متآكلة).

سادس عشر: الرسوم الإرشادية لفحص تثبيت التعويض داخل الأنفاق (TUNNEL COMPENSATION DOWN-LEAD ANCHOR)

منتجات ذات صلة: جهاز تعويض الشد · الأعمدة والأساسات

بكرة تحويل ثابتة حبل التعويض إطار تقييد الأثقال الحد الأقصى b≤300mm

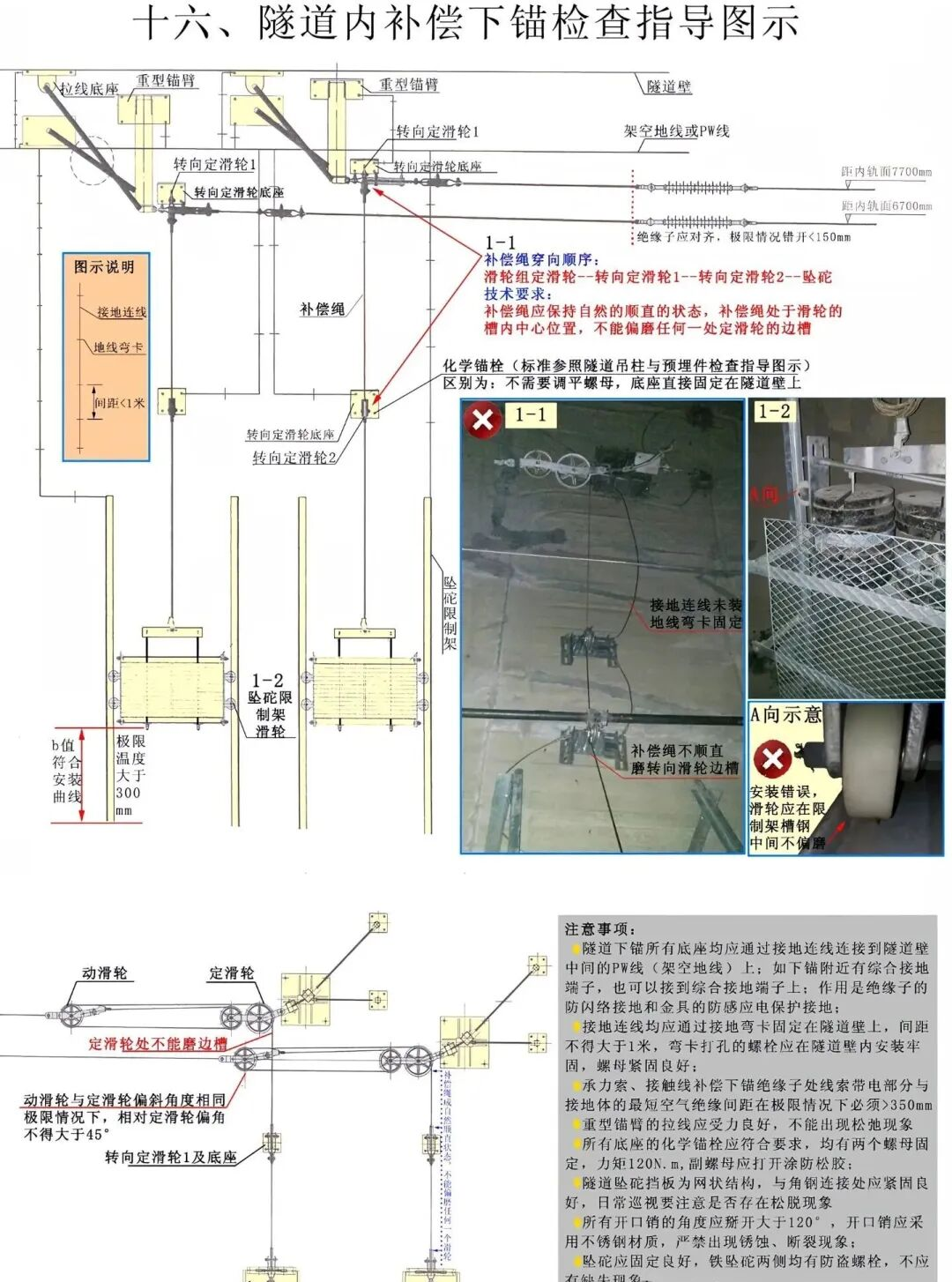

الشكل 16-1 رسوم إرشادية لفحص تثبيت التعويض داخل الأنفاق (انقر لعرض الصورة بالحجم الكامل)

النقاط الرئيسية: ترتيب تمرير حبل التعويض (البكرة الثابتة لمجموعة البكرات → بكرة التحويل الثابتة 1 → بكرة التحويل الثابتة 2 → الأثقال)؛ وتساوي زاوية ميل البكرة المتحركة والبكرة الثابتة (≤45°)؛ ووصلة التأريض بمسافة <1m مع براغي ثقب المشبك المنحني؛ وعزم المرساة الكيميائية 120N؛ ويجب تثبيت الأثقال جيداً؛ والمسافة 7700/6700mm من سطح القضيب الداخلي، والحد الأقصى للتفاوت <150mm.

الاستخدام والتوضيحات

قراءات إضافية: نظام التعليق الملامس · جهاز تعويض الشد · العازل المقطعي · التعليق السلسلي كامل التعويض لتغذية AT · حل التعزيز للشحن الثقيل والشد العالي · تقييم الحالة بدمج مصادر البيانات المتعددة

يضم هذا الأطلس الرسوم الإرشادية لفحص 16 فئة رئيسية من مكونات شبكة التلامس، ويغطي جميع السيناريوهات النمطية من الأرض إلى النفق، ومن أجهزة الدعم إلى معدات فصل الأطوار والتقسيم.
وحدات الأبعاد المشار إليها في الرسوم هي mm ما لم يُذكر خلاف ذلك، ووحدة عزم الربط N·m، ووحدة قوة الشد N.
إذا ظهر في الزاوية السفلية اليمنى لأي رسم نص «الشكل X-1 (انقر لعرض الصورة بالحجم الكامل)»، فإن النقر على الصورة يفتح النسخة الأصلية عالية الدقة 1080×1454 في تبويب جديد، لتسهيل الاطلاع على التفاصيل في الموقع.
يُنصح باستخدام الأطلس بالاشتراك مع وثائق عمليات الصيانة المعمول بها وطرازات المعدات في وحدتكم؛ وإذا تعارض مع أحدث اللوائح، تُعتمد أحدث اللوائح.
