قراءة في أربعة معايير حديدية جديدة لشبكة التلامس: التغييرات الجوهرية في TB/T 2809-2026

الملخص

في 27 فبراير 2026، أقرّت الهيئة الوطنية للسكك الحديدية، بالإعلان رقم 7 لسنة 2026، إصدار تسعة معايير لقطاع السكك الحديدية، أربعة منها تتصل اتصالاً مباشراً بشبكة التلامس: «سلك التلامس من سبائك النحاس لشبكة التلامس في السكك الحديدية المكهربة» (TB/T 2809-2026)، و«الأسلاك المجدولة لشبكة التلامس في السكك الحديدية المكهربة — الجزء 1: الأسلاك المجدولة من النحاس وسبائك النحاس» (TB/T 3111.1-2026)، و«الأسلاك المجدولة لشبكة التلامس في السكك الحديدية المكهربة — الجزء 2: الأسلاك المجدولة من الألومنيوم ذات القلب الفولاذي المغلف بالألومنيوم» (TB/T 3111.2-2026)، و«مكونات شبكة التلامس في السكك الحديدية المكهربة — الجزء 24: المشابك مسبقة التشكيل» (TB/T 2075.24-2026)، وتُطبَّق المعايير الأربعة جميعاً اعتباراً من 1 سبتمبر 2026. وقد قابل هذا المقال، بنداً ببند، بين مسودّتين للاستشارة العامة (نسخة أغسطس 2024) وإعلان الهيئة الوطنية للسكك الحديدية وبيانات التسجيل في المنصة العامة الوطنية لمعلومات المعايير ومعلومات النشر لدى دار النشر للسكك الحديدية الصينية، فتحقّق من عشرة تغييرات تقنية رئيسية في هذه الجولة من المراجعة: انسحاب سلك التلامس من النحاس النقي، وإدخال تصنيف درجات المقاومة في منظومة الطرازات، وإدراج سبيكة النحاس-كروم-زركونيوم لأول مرة في معياري سلك التلامس والأسلاك المجدولة، وتقسيم معيار الأسلاك المجدولة إلى جزأين، وتقاعد TB/T 2937-1998 بعد 28 عاماً من التطبيق، وفقدان الأسلاك المجدولة المغلفة بالألومنيوم معيار المنتج في قطاع السكك الحديدية، وتعديل الاسم الإنجليزي للمشابك مسبقة التشكيل في موضعين، وغير ذلك. وتُعرض في خاتمة المقال قائمة بالتأثيرات وتوصيات العمل على أربعة مستويات: التصميم، والشراء، والتصنيع، والتشغيل والصيانة.

الكلمات المفتاحية: معايير شبكة التلامس؛ TB/T 2809-2026؛ سلك التلامس من سبائك النحاس؛ النحاس-كروم-زركونيوم؛ الأسلاك المجدولة؛ الأسلاك المجدولة من الألومنيوم ذات القلب الفولاذي المغلف بالألومنيوم؛ المشابك مسبقة التشكيل؛ الحبل الحامل؛ سلك التلامس؛ معايير قطاع السكك الحديدية

نبدأ بتوضيح أمر: هذه المعايير الأربعة ليست معلنة اليوم. فتاريخ الإقرار هو 27 فبراير 2026، ورقم الإعلان 7 لسنة 2026، وهو ينتمي إلى الدفعة الثانية لعام 2026 من معايير المعدات والتقنيات؛ وقد ضمّت الدفعة نفسها خمسة معايير أخرى، منها أجهزة حماية الجسور من اصطدام السفن وسلسلة صيانة القاطرات والعربات. أما العقدة الحقيقية فهي تاريخ التطبيق: 1 سبتمبر 2026، أي اليوم. واعتباراً من اليوم تُلغى أربعة معايير قديمة في وقت واحد هي TB/T 2809-2017 وTB/T 3111-2017 وTB/T 2937-1998 وTB/T 2075.24-2020، وتُستبدل منظومة معايير منتجات مواد شبكة التلامس ومشابكها بقاعدة جديدة بالكامل. وقد قدّمنا في البيان الصحفي الصادر اليوم نظرة عامة على تطبيق الدفعة الكاملة المكوّنة من 33 معياراً، وذلك البيان يجيب عن سؤال «ماذا حدث»؛ أما هذا المقال فيجيب عن سؤال «ما الذي تغيّر بالضبط، ولماذا تغيّر، وما الواجب على كل جهة أن تفعله». ولا يتكرر المقالان، بل يمكن قراءتهما جنباً إلى جنب.

وثمة كلمة أخرى يجب أن تُقال في البداية: النص المنشور الرسمي للمعايير الأربعة تصدره دار النشر للسكك الحديدية الصينية، ولا توجد حالياً قناة علنية للاطلاع على النص الكامل. وكل معامل يشير إليه هذا المقال بوصفه «مسودة استشارة» مأخوذ من مسودّتين للاستشارة العامة أُنجزتا في 31 أغسطس 2024 (محفوظتان في أرشيف شبكة المعلومات الكهربائية creeb.net؛ مسودة سلك التلامس 19 صفحة، ومسودة الأسلاك المجدولة 24 صفحة، إضافة إلى 4 صفحات لمذكرة الإعداد)؛ أما النتائج التي تحقّقنا منها من الإعلان ومن منصة تسجيل المعايير فتُذكر مصادرها على انفراد. والمواضع التي يختلف فيها النص النهائي المنشور عن مسودة الاستشارة خُصّص لها القسم السادس من هذا المقال. ومبدأ الكتابة واحد فقط: لا نكتب ما لا نتأكد منه، ولا نكتب إلا ما له مصدر.

أولاً: تطور الإصدارات — من أين جاءت المعايير القديمة الثلاثة

لفهم وزن هذه الجولة من المراجعة، لا بد أولاً من النظر في عمر المعايير التي حُلّت محلها.

سلالة TB/T 2809 هي الأكثر تعقيداً. في عام 1997 صدرت ثلاثة معايير لمنتجات سلك التلامس في وقت واحد بحسب المادة (TB/T 2809-1997 وTB/T 2810-1997 وTB/T 2821-1997)؛ وفي مراجعة 2005 دُمجت الثلاثة في معيار واحد هو «سلك التلامس من النحاس وسبائك النحاس للخطوط الحديدية المكهربة»؛ ثم في المراجعة الثانية عام 2017 عُدّل الاسم تعديلاً طفيفاً إلى «سلك التلامس من النحاس وسبائك النحاس للسكك الحديدية المكهربة»؛ أما نسخة 2026 فهي التغيير الرابع للاسم وللإصدار خلال تسعة وعشرين عاماً، وقد ضُيّق اسم المعيار أكثر ليصبح «سلك التلامس من سبائك النحاس لشبكة التلامس في السكك الحديدية المكهربة». ويُظهر التسجيل في المنصة العامة الوطنية لمعلومات المعايير أن تاريخ إلغاء TB/T 2809-2017 هو 1 سبتمبر 2026 بالضبط، فجاء الربط بين القديم والجديد نظيفاً.

TB/T 3111 سلسلة جديدة لم تظهر إلا في 2005، وصدرت طبعتها الأولى بعنوان «الأسلاك المجدولة من النحاس وسبائك النحاس للسكك الحديدية المكهربة»، ثم روجعت مرة أولى في 2017، وعند المراجعة الثانية في 2026 انقسمت إلى نصفين — وسيأتي تفصيل ذلك لاحقاً. ويجدر الانتباه إلى تغيّر اسمها الإنجليزي: فقد سُجّلت نسخة 2017 باسم "Copper and copper alloy stranded conductors for electric railway"، بينما سُجّل الجزء الأول من نسخة 2026 باسم "Electrified railway catenary - Strands - Part 1: Copper and copper alloy strands"، إذ انتقل اسم المعيار من تبعية «للسكك الحديدية المكهربة» إلى تبعية «شبكة التلامس في السكك الحديدية المكهربة»، ليتوحّد مع صياغة معيار سلك التلامس.

أما الأقدم حقاً فهما TB/T 2937 وTB/T 2938. صدر كلاهما في 1998: «الأسلاك المجدولة من الألومنيوم ذات القلب الفولاذي المغلف بالألومنيوم للخطوط الحديدية المكهربة» و«الأسلاك المجدولة المغلفة بالألومنيوم للخطوط الحديدية المكهربة»؛ ويغطي الأول الأسلاك المجدولة من الألومنيوم ذات القلب الفولاذي المغلف بالألومنيوم المستخدمة في شبكة التلامس للخطوط الحديدية المكهربة بالتيار المتردد أحادي الطور عند تردد القدرة 25kV، بينما يغطي الثاني الأسلاك المجدولة المغلفة بالألومنيوم الخالص. ولم يُراجَع المعياران خلال 28 عاماً — أطول من مدة خدمة كثير من عمال شبكة التلامس في الميدان. وفي هذه الجولة حلّ TB/T 3111.2-2026 محل 2937؛ أما 2938 فقد أُدرج في نطاق الدمج أثناء مرحلة مسودة الاستشارة ثم اختفى كلياً عند النشر، وهذه الواقعة تُبحث على انفراد في القسم الرابع.

TB/T 2075.24 هو الأحدث: صدر في 30 أكتوبر 2020، وطُبّق في 1 مايو 2021، وأُنجزت مراجعته الدورية في 12 سبتمبر 2024، ثم بدأت مراجعته فوراً ليُستبدل إصداره في 2026. وبوصف المشابك مسبقة التشكيل أسرع فئات المشابك نمواً في السنوات الأخيرة، فإن وتيرة تحديث معاييرها أعلى بوضوح من السلسلة القديمة.

لم يتغيّر جهة الاختصاص للمعايير الأربعة الجديدة؛ فكلها تتبع اللجنة الفرعية للتغذية الكهربائية للجرّ في اللجنة التقنية للمعايير الخاصة بالمعدات والأنظمة الكهربائية لقطاع السكك الحديدية، ورقم التصنيف ICS 29.280 (معدات الجر الكهربائي). وجاءت هيئة الصياغة بقيادة معهد المعايير والقياس في أكاديمية علوم السكك الحديدية الصينية: فمعيار سلك التلامس صاغه المعهد بالاشتراك مع مجموعة الكهربة التابعة للسكك الحديدية الصينية، والمعهد الأول والمعهد الثاني للتصميم والمسح للسكك الحديدية، وشركة تشونغتيه بيغساي للهندسة الكهربائية، وشركة كانغيوان للمواد الجديدة التابعة لمجموعة الإنشاءات الحديدية الصينية للكهربة (رقم التسجيل 108095-2026)؛ وضمّ الجزء الخاص بأسلاك النحاس وسبائك النحاس المجدولة شركات تصنيع الأسلاك مثل شين تشنغروي، وجيانغيين ديانغونغ هيه جين، ويانتاي جينهوي، وهينغتونغ ديانلي تشيوانغ (رقم التسجيل 108096-2026)؛ أما جزء الأسلاك المجدولة من الألومنيوم ذات القلب الفولاذي المغلف بالألومنيوم فقد شاركت فيه مجموعة التصميم للسكك الحديدية الصينية، وشركة استشارات الهندسة للسكك الحديدية الصينية، وخبي جينغهوي، وشينغتاي للكابلات، وخنان تونغدا للكابلات، ومركز الاختبار والاعتماد للسكك الحديدية الصينية (رقم التسجيل 108097-2026). ودخول شركات التصنيع وجهات الاعتماد بعمق في قائمة الصياغة هو في ذاته إشارة: فما تريد هذه الجولة معالجته ليس المؤشرات التقنية وحدها، بل أيضاً قابلية تطبيق فحص المنتجات واعتمادها على أرض الواقع.

أما عن سبب استبدال هذه المعايير مجتمعةً في السنة نفسها، فثمة سبب مؤسسي. فبحسب القواعد المتّبعة في إدارة المعايير القطاعية، ينبغي مراجعة المعيار دورياً، ولا تتجاوز دورة المراجعة عادة خمس سنوات، ويكون قرار المراجعة إما استمرار الصلاحية أو التعديل أو الإلغاء. وقد أُنجزت مراجعة TB/T 2075.24-2020 بعد أربع سنوات من نشره ثم دخل التعديل، وهذه هي الوتيرة الطبيعية؛ أما المعياران القديمان من 1998 فقد تأخرا 28 عاماً، متجاوزين بكثير الفاصل المعقول للمراجعة، فتمت معالجتهما معاً عند نافذة تعديل معيار الأسلاك المجدولة، وهو تسوية لحسابات تاريخية متراكمة. وفي مجال ذي خط إنتاج مستقر نسبياً، قد لا يكون بطء تحديث المعايير أمراً سيئاً بالضرورة — فدورة توريد معدات شبكة التلامس طويلة ومنظومة الاعتماد ثقيلة، والتقليب المتكرر للمعايير يُربك سلسلة التوريد؛ لكن تراكم التأخير طويلاً يجعل المعيار منفصلاً عن الواقع التقني. وهذه الجولة من المراجعة هي، في جوهرها، بحث عن توازن بين تسوية المتأخرات والحفاظ على الاستقرار.

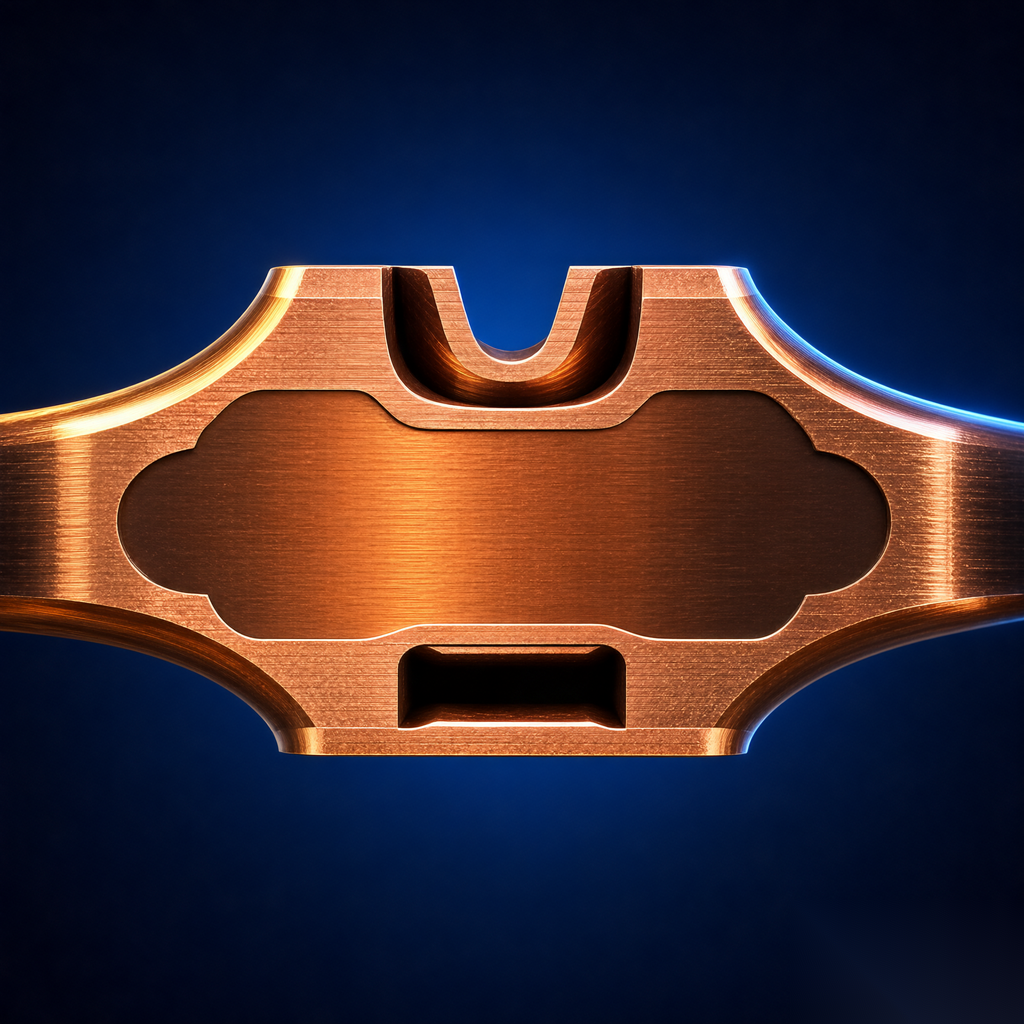

ثانياً: TB/T 2809-2026 — تغييرات سلك التلامس العشرة بنداً بنداً

2.1 التغييرات التقنية العشرة الواردة في مقدمة مسودة الاستشارة

تسرد مقدمة مسودة الاستشارة الخاصة بسلك التلامس التغييرات التقنية بوضوح، وهي عشرة بنود، ننقلها هنا بنداً بنداً مع إضافة بعض الخلفية:

البند الأول، حذف صنف سلك التلامس من النحاس النقي. وهو البند الأعلى جدلاً في القطاع بين العشرة. كان سلك التلامس من النحاس النقي (Cu-ETP) نقطة البداية للخطوط الحديدية المكهربة في الصين — فقد استخدمت الخطوط المبكرة سلك التلامس النحاسي من طراز CT بمقاومة شد لا تتجاوز نحو 350MPa، أما الموصلية فكانت تقترب من 100%IACS. والمشكلة أن قوة النحاس النقي لم تعد تحتمل الشد العالي بعد ارتفاع حجم النقل وكثافة القطارات، كما تضرر من الزحف والتآكل، فتحوّلت الخطوط الرئيسية الجديدة مبكراً إلى سبائك النحاس، ولم يبق النحاس النقي فعلياً إلا كمخزون قائم في الخطوط القديمة وبعض حالات المترو الحضري. وإخراجه من المعيار القطاعي يعني وضع نهاية لدورة حياة سلك التلامس النحاسي النقي على خطوط السكك الحديدية الجديدة. ويجب التوضيح أن الإخراج لا يعني الاستبدال الإلزامي: فالأسلاك النحاسية النقية القائمة تُستبدل طبيعياً وفق دورة الإصلاح الشامل، وتُعدّ الشروط الفنية عند الاستبدال وفق منظومة المعايير الجديدة، وتتولى خطة الإصلاح الشامل إدارة الفترة الانتقالية، وهذا يتسق مع مبدأ «عدم التطبيق بأثر رجعي على ما هو في الخدمة» المذكور لاحقاً في جانب التشغيل والصيانة.

البند الثاني، تعديل متطلبات نطاق التركيب الكيميائي؛ والبند الثالث، تعديل أصناف سلك التلامس من سبائكي النحاس-القصدير والنحاس-المغنيسيوم — وهذان البندان إجراءان متلازمان، إذ يتبع نطاق التركيب تصنيف الأصناف، انظر القسم 2.2. والبند الرابع، استحداث أصناف سلك التلامس من سبيكة النحاس-كروم-زركونيوم (CTCZ وCTCZM)، وهو أهم ما في هذه المراجعة من الناحية التقنية، ويُفصّل في القسم 2.3. والبند الخامس، استحداث متطلب الوزن المرجعي لوحدة الطول لسلك التلامس؛ ففي السابق كانت الأبعاد المقطعية وحدها هي المضبوطة، أما الآن فقد أُدخل وزن الكيلومتر أيضاً، وهو أمر مفيد في حساب أطوال مقاطع الشد والتحقق من الأحمال على الأذرع الكابولية وفي توزيع البكرات عند التنفيذ. والبند السادس، تعديل متطلبات اختبار الاهتزاز والتعب، وتحديد الشد الموصى به للاختبار، فلم يعد الاختبار «مُعرَّفاً ذاتياً»، بل يقدّم المعيار جدولاً يحدد لكل طراز مقدار الشد الذي يُختبر به. وهذا البند يستحق وقفة أطول. فسلك التلامس يبقى بعد التمديد تحت حالة شد دائمة، وكل مرور لمنساخ التيار يمثل تحفيزاً واحداً؛ وبحساب عشرات الأزواج من القطارات يومياً يصبح العدد عشرات الآلاف من الدورات في السنة؛ ويُضاف إلى ذلك الاهتزاز الناتج عن الرياح الخفيفة بتردداته العالية وسعاته الصغيرة. وفي الماضي كانت المختبرات تختلف في تحديد شد الاختبار وعدد الدورات، ولم يكن نادراً أن ينجح السلك نفسه في مختبر ويرسب في مختبر آخر. وبعد إدراج درجات الشد في المعيار توحّدت شروط التحميل في المختبرات، وأصبحت تقارير اختبار النمط قابلة للمقارنة، وحصلت البيانات التاريخية عند تجديد شهادة CRCC على مقياس مشترك. والبند السابع، تعديل متطلبات عملية تصنيع قضبان السحب الأولية، فقضيب السحب الأولي هو مصدر جودة سلك التلامس، وتحديث صياغة المسار التصنيعي يعني تغيّر معايير القبول لمسارات مختلفة مثل الصب المتصل المتداول وطريقة السحب الصاعد. والبند الثامن، تعديل المتطلبات التقنية لقدرة الحمل الحالية في الأماكن المغلقة. والبند التاسع، تعديل طريقة اختبار الاهتزاز. والبند العاشر، تعديل قواعد الفحص.

ستة من البنود العشرة تحمل كلمة «تعديل»، وقد تبدو تفاصيل صغيرة، لكن اتجاهها مجتمعةً متسق تماماً: تحويل الأجزاء التي كانت في نسخة 2017 أقرب إلى «وصف المنتج» إلى صياغة أقرب إلى الممارسة الفعلية في التصنيع والفحص. وقد أوضحت مذكرة الإعداد نقطة انطلاق المراجعة أيضاً — فسلك التلامس مكوّن مهم في شبكة التلامس، وأداؤه وجودته يؤثران مباشرة في سلامة التشغيل، وقد أدت نسخة 2017 منذ تطبيقها دوراً مهماً في تنظيم التصميم والإنتاج والفحص، وجاءت المراجعة لتواكب الحالة التقنية والصناعية الراهنة.

2.2 إعادة بناء منظومة الطرازات: رمز المادة مع تصنيف المقاومة

وأكثر ما يستحق التأمل، أكثر من قائمة التغييرات العشرة، هو إعادة بناء منظومة الطرازات. فقد أرسَت مسودة الاستشارة قاعدة ثلاثية المقاطع للطراز: «رمز المادة + درجة المقاومة + المقطع الاسمي»؛ فرمز المادة يجيب عن السبيكة المستخدمة، ودرجة المقاومة تجيب عن نطاق المقاومة، ورقم المقطع يجيب عن المقاس. وسبيكة النحاس-الفضة لا تُقسّم إلى درجات؛ أما سبائك النحاس-القصدير والنحاس-المغنيسيوم والنحاس-كروم-زركونيوم فتُقسّم كل منها إلى ثلاث درجات: منخفضة ومتوسطة وعالية، تُحذف فيها الحروف في الدرجة المنخفضة، وتُلحق بـM في المتوسطة، وبـH في العالية. وعلى سبيل المثال، يُقرأ CTCZM150 كالتالي: سبيكة نحاس-كروم-زركونيوم، درجة مقاومة متوسطة، مقطع 150mm².

أما من حيث المقاسات، فقد أبقَت مسودة الاستشارة على مقطعين اسميين فقط هما 120mm² و150mm²، وهو تقليص واضح عن نسخة 2017. وانحسار المقاطع مع تصنيف المقاومة يعني عملياً دفع خط الإنتاج من «التصنيع حسب الطلب» إلى «التجميع والاختيار الأمثل»: فالأصناف أقل، ويصبح من الأسهل رفع حجم التوريد واتساق الجودة لكل صنف على حدة. ويوضح الجدول التالي الصورة الكاملة لمنظومة السبائك كما وردت في الجدولين 3 و4 من المسودة (قيم المقاومة والموصلية مقابلة لمقاس 120):

ملاحظة: بيانات هذا الجدول مأخوذة من الجدولين 3 و4 في مسودة الاستشارة، وإذا اختلف النص النهائي المنشور عن المسودة فالمرجع هو النص الصادر عن دار النشر للسكك الحديدية الصينية. وبحسب المسودة، فإن CTCZM150 هو الأعلى مقاومةً للشد بين جميع الطرازات، إذ تبلغ ≥560MPa ويقابلها قوة قطع ≥82.87kN.

وبمقارنة هذا الجدول بنسخة 2017 يتبيّن أن نطاقات تركيب سبائك النحاس-القصدير والنحاس-المغنيسيوم قد أُعيد تقطيعها: ففي النسخة القديمة كان لكل سبيكة نطاق تركيب واحد، وفي النسخة الجديدة قُسّم إلى درجتين منخفضة ومتوسطة (وللنحاس-المغنيسيوم درجتا متوسط وعالٍ)، مع ترك فاصل تركيبي بين الدرجتين لتفادي وقوع الدفعة نفسها عند الحد الفاصل بينهما دون تحديد واضح لجهة انتمائها. وهذا الأسلوب «تقطيع نطاق التركيب + مقابلته بالمقاومة» يجعل مجرد ذكر طراز واحد عند الطلب يحدد في الوقت نفسه نطاق التركيب والحد الأدنى للمقاومة، فيضيق كثيراً مجال الجدل عند الاستلام.

وفيما يخص الشراء، لتصنيف المقاومة دلالة عملية أخرى: في السابق، عند التفاوض على سلك تلامس من النحاس-المغنيسيوم، كان المصنع يردّ على سؤال المقاومة بعبارة «مطابق للمعيار»، أما مقدار الهامش وأي درجة تُعتمد في التقييم فكان كل طرف يتحدث بلغة مختلفة؛ أما بعد التصنيف فقد دخل رمز الطراز للدرجة المتوسطة والدرجة العالية نفسه في العقد والمواصفات الفنية، ويُقيَّم عند إعادة فحص المواد الواردة وفق الجدول وبحسب الرمز، فأصبحت قابلية مقارنة جودة التوريد واضحة فجأة. وفي المناقصات والمفاضلة صار لفرق السعر بين درجات السبيكة الواحدة مرتكز واضح — فما يُشترى هو درجة المقاومة، لا وعد شفهي.

وتوضيح سريع بشأن التسمية: ظهور كتابة بحرفي M مثل «CTMM» (نحاس-مغنيسيوم متوسط المقاومة) في الطرازات الجديدة ليس خطأ مطبعياً؛ فالحرف M الأول يرمز إلى عنصر المغنيسيوم، والثاني إلى درجة المقاومة المتوسطة. وعلى المنوال نفسه، CTMH نحاس-مغنيسيوم عالي المقاومة، وCTS نحاس-قصدير منخفض المقاومة، وCTSM نحاس-قصدير متوسط المقاومة. وبأخذ أي طراز جديد وتفكيكه إلى ثلاثة مقاطع «رمز المادة + حرف الدرجة + المقطع» لن يضيع القارئ. وقد سبق أن رتّبنا القواعد القديمة لرموز مكونات شبكة التلامس في شرح مفصل لرموز المكونات، ويمكن قراءته بالتوازي. ونذكّر أيضاً بأن الطرازات القديمة في منظومة المعايير السابقة لم تعد تُستخدم في الطلبات الجديدة بعد إلغاء النسخة القديمة، لكنها لا تزال موجودة بكثرة في رسومات الخطوط القائمة ومخازن قطع الغيار، لذا يُستحسن أن تُعدّ إدارة المواد جدول مقابلة بين الطرازات القديمة والجديدة وتعلّقه في المخزن، تجنباً لعدم التطابق عند طلب المواد بالطراز القديم واستلامها وفق الطراز الجديد.

2.3 النحاس–الكروم–الزركونيوم: مهمة جديدة لسبيكة عريقة

ليست سبيكة النحاس–الكروم–الزركونيوم (CuCrZr) بالجديدة، فقد استُخدمت في صناعتَي الطاقة الكهربائية والقوالب عشرات السنين؛ فهي عالية المقاومة للتلين، وجيدة المقاومة للبلى، وقابلة للحام، وتُعدّ مادة نموذجية في الكتب المرجعية للسبائك المقوّاة بالترسيب. غير أن إدراجها في معيار منتجات سلك التلامس يُعدّ سابقة أولى في سلسلة معايير الصناعة الحديدية في الصين.

ويمكن فهم منطق إدراجها في المعيار من الجدول أعلاه. فالتناقض الجوهري في اختيار سلك التلامس هو ذلك التأرجح بين المتانة والموصلية: في السبائك المقوّاة بالمحلول الصلب (النحاس–الفضة، النحاس–القصدير، النحاس–المغنيسيوم) تعلق ذرات المادة المذابة داخل الشبكة البلورية للنحاس، فكلما ارتفعت المتانة انخفضت الموصلية بالضرورة؛ إذ تبلغ الدرجة عالية المتانة من سبيكة النحاس–المغنيسيوم 541 MPa بينما تهبط الموصلية إلى 65%IACS فقط، وعلى العكس تبلغ موصلية النحاس–الفضة 97%IACS لكن متانتها لا تتجاوز 377 MPa. أما النحاس–الكروم–الزركونيوم فيسلك مسارًا آخر: يُذاب الكروم والزركونيوم أولًا في النحاس عند درجة حرارة عالية، ثم بعد الإطفاء يُتاح لأطوار الكروم والزركونيوم أن تترسّب ترسّبًا دقيقًا متتابعًا عبر التعتيق؛ فالطور المرسَّب يقوّي الشبكة البلورية بينما يعيق تشتّت الإلكترونات إعاقة محدودة، وبذلك يمكن بلوغ موصلية بين 75% و90%IACS مع متانة في نطاق 469–560 MPa، وهو ما يملأ بالضبط الفراغ بين النحاس–الفضة (موصلية عالية ومتانة منخفضة) والنحاس–المغنيسيوم (متانة عالية وموصلية متوسطة إلى منخفضة). وبالنسبة إلى الجيل الجديد من شبكات التلامس التي تسعى إلى شدّ عالٍ واستهلاك طاقة منخفض، يمثل هذا تمامًا «الحل الوسط» الذي ينشده جانب التصميم.

أما في مسار العملية التصنيعية، فقد حدّدت مسودة الاستشارة الصيغة التالية: السحب الصاعد أو الصبّ المستمر الأفقي مع البثق المستمر، أو الدرفلة الساخنة المتصلة مع التقوية بالترسيب. كما جرى الفصل المتعمّد في متطلبات حجم الحبيبات العرضية عن السبائك المقوّاة بالمحلول الصلب: فقد خُفّفت إلى ≤0.200 mm في النحاس–الكروم–الزركونيوم، بينما بقيت ≤0.030 mm في النحاس–الفضة والنحاس–القصدير والنحاس–المغنيسيوم. وهذا ليس تخفيفًا للمتطلبات، بل مؤشرات متباينة تفرضها آلية السبيكة نفسها: فالتقوية بالترسيب تعتمد على أطوار مرسَّبة في نطاق النانومتر، ولا تضرّ خشونة الحبيبات قليلًا بالخط الرئيسي للأداء؛ أما التقوية بالمحلول الصلب فتحتاج إلى حبيبات ناعمة تشارك في حمل المتانة. ومن يقيس النحاس–الكروم–الزركونيوم بمسطرة حجم الحبيبات المخصّصة للنحاس–المغنيسيوم سيخرج بنتيجة خاطئة تمامًا — وهي نقطة ينبغي تنبيه قسم مراقبة الجودة إليها مسبقًا. وللنحاس–الكروم–الزركونيوم خصيصة أخرى يسهل التقليل من شأنها: القدرة على مقاومة التلين. ففي سبائك النحاس المقوّاة بالمحلول الصلب تعيد ذرات المادة المذابة الانتشار عند درجات الحرارة المرتفعة وتخشوشن الأطوار المرسَّبة، فتتراجع المتانة بسرعة مع ارتفاع الحرارة، وهذا أحد أسباب التشديد الصارم على أقصى درجة حرارة تشغيل مسموحة في أسلاك التلامس من النحاس–المغنيسيوم. أما في السبائك المقوّاة بالترسيب فإن درجة حرارة تخشوشن الأطوار المرسَّبة عالية، ومعدّل الاحتفاظ بالمتانة عند الحرارة المرتفعة أفضل بوضوح، وهو ما يتوافق تمامًا مع منهج المعيار الجديد للأسلاك المجدولة في تقييم سعة الحمل الحالي عند أقصى درجة حرارة تشغيل مسموحة 150 °C — فكلما ارتفعت حرارة السلك ظهرت ميزة مسار التقوية بالترسيب أوضح. إن مطالب الجيل الجديد من شبكات التلامس، من رفع درجة سعة الحمل الحالي إلى الشدّ العالي، تشير في جوهرها إلى الاتجاه السبائكي نفسه.

وأوردت مسودة الاستشارة (البند 6.3) قيم شدّ الاختبار الموصى بها بتفصيل شديد حسب الطراز: 15 kN تقابل CTA120 وCTS120؛ و20 kN تقابل CTA150 وCTSM120 وCTS150 وCTCZ120؛ و25 kN تقابل CTMM120 وCTMH120 وCTSM150 وCTCZ150؛ و30 kN تقابل CTCZM120 وCTMM150؛ و35 kN تقابل CTMH150 وCTCZM150. ويجب ألا يقلّ حمل الكسر بعد اختبار الإجهاد الاهتزازي عن 95% من الحد الأدنى لحمل الكسر. وهذه المجموعة من الأرقام تُثبّت صراحةً أي سلك، وبأي متانة، يُختبر عند أي شدّ، فلا يبقى بين المختبرات هامش تقدير ذاتي.

كما حُدّد الوزن المرجعي للوحدة بصيغة واضحة: 120 mm² يقابل 1082 kg/km، و150 mm² يقابل 1350 kg/km، مع اعتماد كثافة 8.94 g/cm³. في الماضي كان على المصمّم أن يقدّر الأحمال بنفسه بضرب المقطع في الكثافة؛ أما اليوم فيكفي الرجوع إلى الجدول، ويصبح الطرفان — المورّد والمشتري — يعملان بالحساب نفسه.

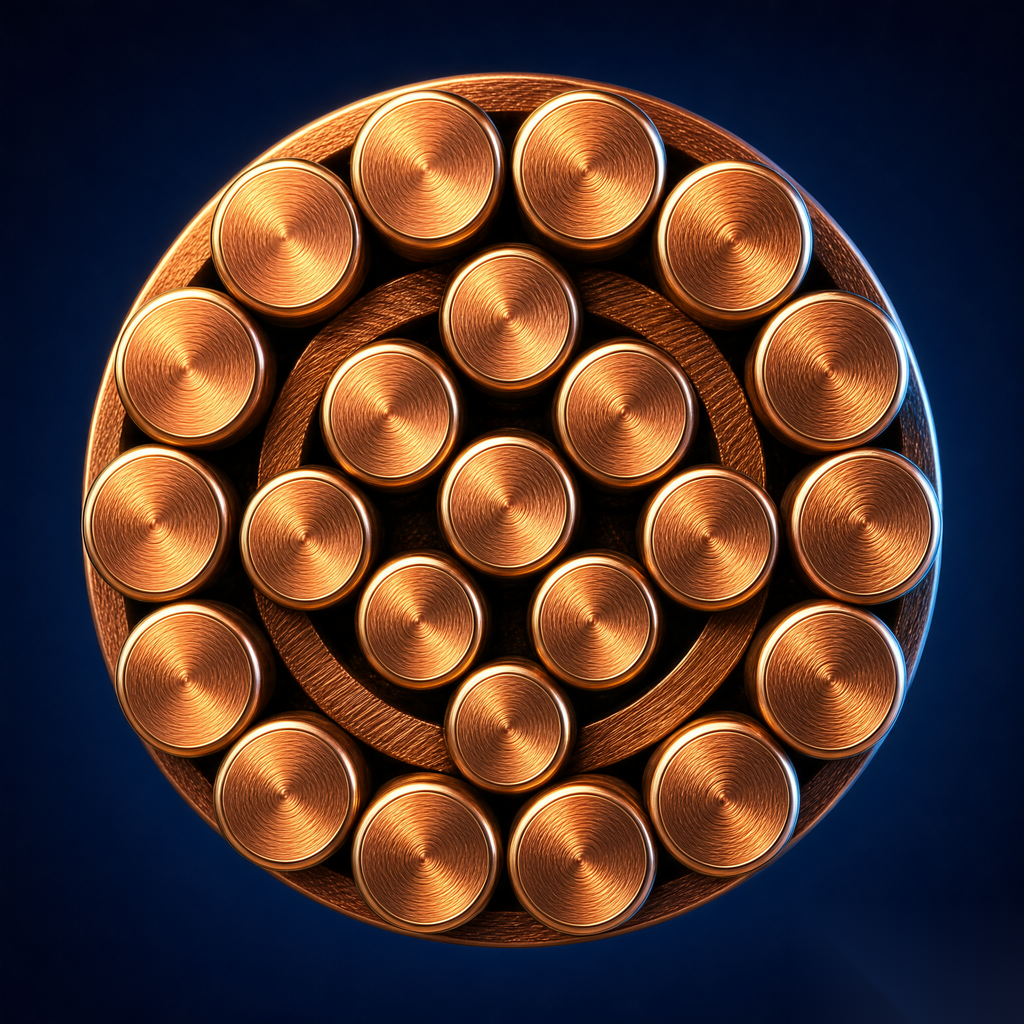

ثالثًا، TB/T 3111.1-2026: تعديل أصناف الأسلاك المجدولة من النحاس وسبائكه

يحلّ الجزء 1 محل TB/T 3111-2017، ويغطي الأسلاك المجدولة من النحاس وسبائكه المستخدمة في تعليق شبكة التلامس — إذ يزوّدها بأدوار الحبل الحامل وسلك حبل التعليق والتوصيل الكهربائي وحبل التعويض. وتتضمّن مسودة الاستشارة ستة تغييرات جوهرية نستعرضها بندًا بندًا.

أولًا، إضافة سلك مجدول جديد من سبيكة النحاس–الكروم–الزركونيوم JTCZ (Cr 0.20%–1.00%، Zr 0.02%–0.20%)، مع إدخال منظومة التركيب الكيميائي نفسها بالتوازي مع معيار سلك التلامس. والتحديد التقني لـJTCZ هو مقاومة شدّ للسلك المفرد ≥520 MPa وموصلية ≥87%IACS؛ أما حمل الكسر للسلك المجدول فيبلغ ≥59.16 kN لـJTCZ120 (بنية 1×37/2.03) و≥72.68 kN لـJTCZ150 (بنية 1×37/2.25). وبمقارنته بالطراز الرئيسي العامل حاليًا JTMH (سلك مجدول من النحاس–المغنيسيوم، الدرجة عالية المتانة، 620 MPa و75%IACS): متانته أدنى بنحو 10%، لكن موصليته أعلى بـ12 نقطة مئوية. ولأن الحبل الحامل كبير المقطع وطويل، فإن خسائر التيار المستمر وهامش سعة الحمل الحالي من البنود الحسّاسة دائمًا في حسابات الإمداد الكهربائي؛ ومقايضة جزء من المتانة مقابل الموصلية خيار مجدٍ في ظروف خطوط كثيرة — وهكذا يمنح JTCZ المصمّم مقبضًا إضافيًا قابلًا للضبط.

ثانيًا، تقسيم أصناف الأسلاك المجدولة من النحاس–المغنيسيوم إلى درجتين: أصبحت درجتين هما JTM (Mg 0.05%–0.20%، بما يقابل 520 MPa و80%IACS) وJTMH (Mg 0.15%–0.50%، بما يقابل 620 MPa و75%IACS)، ومنطق الدرجات متوافق مع معيار سلك التلامس، فلا يبقى بين المعيارين ذلك التنافر الناتج عن «اسم واحد بمعنيين مختلفين».

ثالثًا، تغيير سلسلة مواصفات الأسلاك المجدولة: 11 بنية من 10 إلى 150 mm²، منها البنيتان المجدولتان المركّبتان 1×7×(1+6) و1×7×(3+9) المستخدمتان في أسلاك حبل التعليق. وميزة الجدل المركّب أنه يمنح مرونة؛ فحبل التعليق يتعرّض مع سلك التلامس لاهتزازات مرور المنساخ (البانتوجراف)، والسلك الأكثر صلابة تنكسر شعيراته بالإجهاد عند الطرف الملقطي، وهذا التفصيل يؤثر مباشرة في عمر حبل التعليق.

رابعًا، تغيير متطلبات سعة الحمل الحالي في الأماكن المغلقة: تُعطى قيم سعة الحمل الحالي في الأماكن المغلقة والخارجية على حدة، وفق درجتَي أقصى درجة حرارة تشغيل مسموحة 95 °C و150 °C. فظروف تبديد الحرارة وأثر الإشعاع الشمسي تختلف اختلافًا كبيرًا بين الداخل والخارج، وكان من غير المنطقي قياس البيئتين بمسطرة واحدة؛ وقد فُصلتا هذه المرة.

خامسًا، إضافة شدّ اختبار موصى به إلى اختبارَي الاهتزاز والإجهاد، بسبع درجات من سلك حبل التعليق إلى الحبل الحامل الكبير المقطع: 1.5 kN تقابل أسلاك حبل التعليق JTM/JTMH 10 و16؛ و2.8 kN تقابل مقاس 25؛ و3.5 kN تقابل مقاس 35؛ و10 kN تقابل JT/JTM/JTMH 50؛ و15 kN تقابل JT95 وJTMH70؛ و20 kN تقابل JT120 وJTM95؛ و25 kN تقابل JT150 وJTM120/150 وJTMH95/120/150 وJTCZ120/150. وتُختبر أسلاك حبل التعليق الصغيرة المقطع بشدّ في حدود الكيلونيوتن، بينما يصل الحبل الحامل الكبير المقطع مباشرة إلى 25 kN — أي ما يقارب نصف شدّ التعليق الفعلي أو أكثر — وهو ارتفاع واضح في قسوة الاختبار.

سادسًا، تغيير متطلبات الوصلات، بتعديل البند المقابل للبند 6.6 في نسخة 2017. والوصلة هي أكثر المواضع تعرّضًا للحوادث في تطبيقات الأسلاك المجدولة؛ وقد أعادت نسخة 2026 صياغة متطلباتها، ويُرجَع في التفاصيل إلى النص المنشور.

ونعود إلى موضوع سعة الحمل الحالي. كانت سعة الحمل الحالي للأسلاك المجدولة تُعطى زمنًا طويلًا في مجموعة أرقام واحدة، أما النسخة الجديدة فتعطي قيمًا داخلية وخارجية على حدة وفق درجتَي أقصى درجة حرارة تشغيل مسموحة 95 °C و150 °C؛ وظاهريًا زادت الأرقام، لكن الجوهر أن المصمّم حصل على مساحة للتدقيق الدقيق: تُراجع ظروف التشغيل العادية على درجة 95 °C، ولا يُستعمل هامش درجة 150 °C إلا في الظروف العابرة كالقصر والحمل الزائد، والفرق بين الدرجتين هو قدرة الحمل الزائد القابلة للقياس. ومع التغيير المتزامن للمتطلبات الفنية لسعة الحمل الحالي الداخلية في معيار سلك التلامس، يمكن إحالة الممارسة الفظّة القائمة على «خصم مقاطع التمديد الداخلي تبعًا لظروف التبديد الخارجية» في حسابات الإمداد الكهربائي إلى التقاعد. ويجدر التنبيه إلى أن قدرة الحمل الزائد العابرة ليست مؤشرًا يجوز استخدامه بصفة دائمة، فمعيار زمن تقييم الحمل الزائد (تحدده مسودة الاستشارة بسعة الحمل الزائد لمدة 20 min) ومتطلبات الاستعادة يجب النظر إليهما معًا، والتفاصيل تُرجَع إلى النص المنشور.

ولنُشِر بإيجاز إلى مصير سلسلة JT. لم يُحذف السلك المجدول من النحاس النقي JT، فمقاسات 10 و50 و95 و120 و150 لا تزال واردة في درجات شدّ الاختبار الموصى بها — ففي حالات التوصيل الكهربائي ووصلات التأريض، خارج نطاق الحبل الحامل، تكون الحساسية للموصولية شديدة والطلب على المتانة معتدلًا، ويبقى السلك المجدول من النحاس النقي خيارًا معقولًا في هذه المواضع. المحذوف هو الصنف النقي من النحاس في معيار سلك التلامس، أما النحاس النقي في الأسلاك المجدولة فمحتفظ به؛ فالخيار في المعيارين غير متماثل، فلا ينبغي القياس الآلي عليهما عند قراءة المعايير.

ونضيف كلمة عن الخطوط القائمة: طرازات مثل JTMH120 وJTMH95 من عهد نسخة 2017 لا تزال مستمرة في منظومة الطرازات الجديدة، والاسم لم يتغيّر، وإنما تغيّرت نطاقات التركيب الكيميائي الكامنة وراءه ومعايير الاختبار وقواعد الفحص. ولا تواجه خطوط المخزون القائم مشكلة «عدم تطابق الطراز» عند استبدال الأسلاك في الصيانة، لكن بنود الفحص في كرّاسة الشروط الفنية يجب تعديلها وفق النسخة الجديدة.

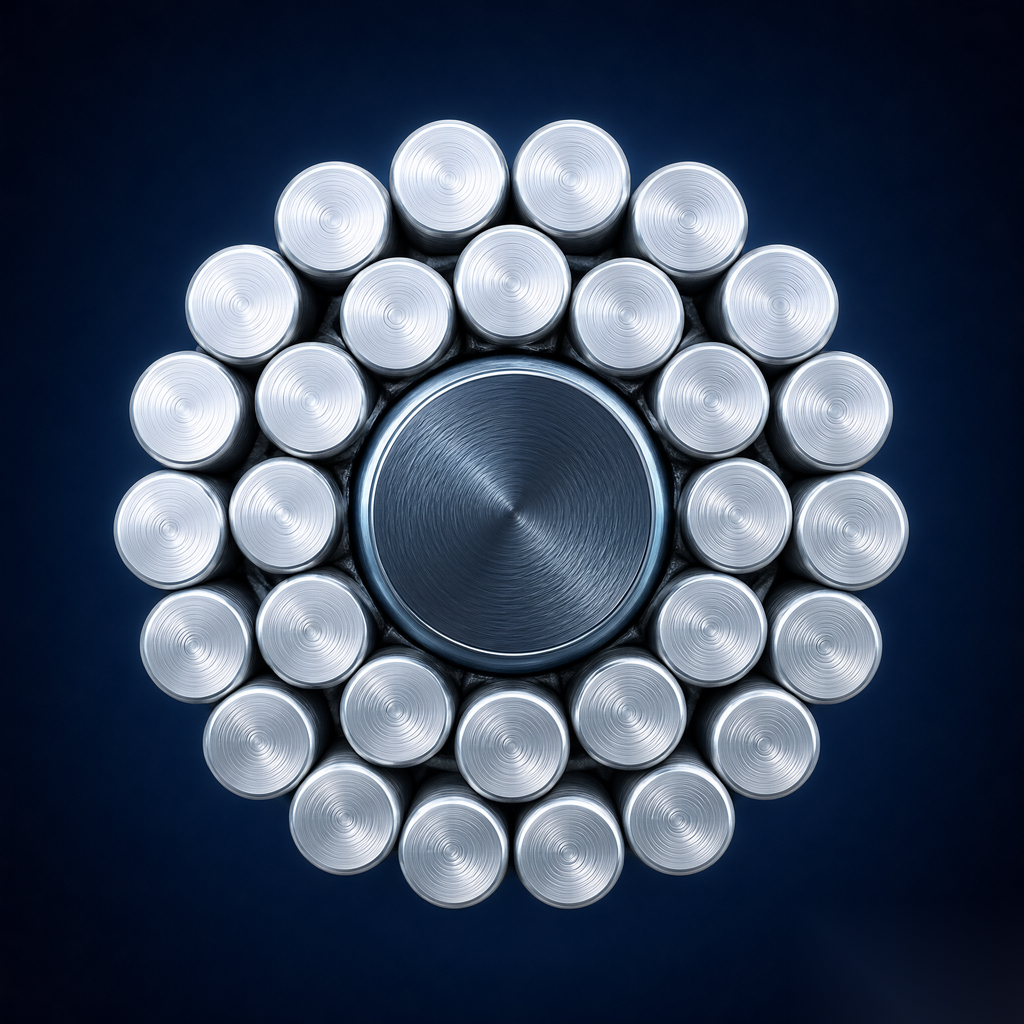

رابعًا، TB/T 3111.2-2026: الأسلاك المجدولة من الألومنيوم ذات القلب الفولاذي المكسوّ بالألومنيوم، أول تحديث شامل منذ 28 عامًا

4.1 تسمية متوافقة مع منظومة الموصلات الهوائية في المعيار الوطني

يحلّ الجزء 2 محل TB/T 2937 الصادر عام 1998. كانت تسمية الطرازات في العهد القديم قائمة بذاتها، أما النسخة الجديدة فتتوافق مباشرة مع قواعد تسمية الموصلات الهوائية في المعيار الوطني: JL/LB20A-□-□، مثل JL/LB20A-120/20-26/7؛ حيث JL ترمز إلى سلك الألومنيوم الصلب، وLB20A إلى سلك الفولاذ المكسوّ بالألومنيوم من النوع A بموصلية 20.3%IACS، و120/20 مقطع الألومنيوم/مقطع الفولاذ المكسوّ بالألومنيوم، و26/7 عدد شعيرات الألومنيوم/شعيرات الفولاذ. وبعد توافق قواعد التسمية مع المعيار الوطني، أصبح جدول سعة الحمل الحالي وجدول الترهّل اللذان يستخدمهما مصمّم السكك الحديدية، وتقرير الفحص في المصنع، تتحدث اللغة نفسها أخيرًا.

كما تغيّرت المراجع المادية تغيّرًا شاملًا: يُعتمد سلك الألومنيوم الصلب وفق GB/T 17048-2017 «أسلاك الألومنيوم الصلب للموصلات الهوائية المجدولة»، وسلك الفولاذ المكسوّ بالألومنيوم وفق GB/T 17937-2024 «أسلاك الفولاذ المكسوّ بالألومنيوم للأغراض الكهربائية». كانت نسخة 1998 تستشهد بمعايير المواد من الجيل السابق، وهذا التحديث للمراجع يعني إدماج كل تقدّم تقنيات المواد خلال 25 عامًا (ولا سيما تقنية تكسية سلك الفولاذ المكسوّ بالألومنيوم وتصنيف أدائه). وفي المعاملات الكهربائية يقابل سلك الألومنيوم الصلب 61%IACS، ويقابل سلك الفولاذ المكسوّ بالألومنيوم 20.3%IACS، وهما المرجعان المعتمدان في حساب المقاومة الأومية للتيار المستمر وسعة الحمل الحالي.

وإذا فكّكنا الطراز فسيبدو المنطق واضحًا: في JL/LB20A-120/20-26/7، الرمز JL هو رمز سلك الألومنيوم الصلب، وLB20A رمز سلك الفولاذ المكسوّ بالألومنيوم (النوع A بموصلية 20.3%IACS)، و120/20 هما المقطعان الاسميان للألومنيوم والفولاذ المكسوّ بالألومنيوم على التوالي، و26/7 بنية الجدل: 26 شعيرة ألومنيوم في الطبقة الخارجية و7 شعيرات قلب فولاذي في الداخل. في عهد المعيار القديم كانت تسمية الأسلاك المجدولة من الألومنيوم ذات القلب الفولاذي المكسوّ بالألومنيوم في السكك الحديدية تسير في طريق، وتسمية الموصلات الهوائية في المعيار الوطني في طريق آخر؛ فكان المصمّم يقلّب دليل السكك الحديدية لمعرفة سعة الحمل الحالي، ويجري المصنع فحصه وفق معياره الخاص، فثلاث حلقات للسلك نفسه بثلاث لغات. وبعد توحيد التسمية أصبح بالإمكان الاقتباس المباشر من جداول سعة الحمل الحالي وجداول الترهّل ومعاملات الحساب الميكانيكي الناضجة في منظومة GB/T للموصلات الهوائية، وصار مصمّم السكك الحديدية ومصمّم النقل والتوزيع يتحدثان اللغة نفسها. وهذه الزيادة في كفاءة التصميم ومراجعة المخططات ليست أقلّ شأنًا من تحديث المعاملات نفسه.

4.2 المعاملات الأساسية لستة مقاسات

تعرض مسودة الاستشارة 6 أصناف مقاسية تغطي من 70 إلى 310 mm²، ويجد المرء موضعًا مناسبًا لها من خط إمداد المحطة إلى الحبل الحامل المعزَّز في خطوط الشحن الثقيل. والمعاملات كما يلي (وكلها قيم مسودة الاستشارة):

في هذا الجدول أرقام تستحق التوقف عندها. فمقاس 300/50 بحمل كسر ≥106.5 kN وسعة حمل حالي خارجي مستمرة 660 A هو الأفضل في المقاسات الستة من حيث المعيارين، وعليه يعتمد أساسًا في حالات الشحن الثقيل والمسافات الكبيرة؛ أما 310/20 فهو مقاس طريف «متخصّص في الموصلية العالية» — فبقطر خارجي من فئة 23 mm نفسها، يُعطى مقطع الألومنيوم 310 mm² بينما لا يبلغ القلب الفولاذي سوى 20 mm²، أي نسبة ألومنيوم إلى فولاذ أعلى بكثير من المقاسات الأخرى، مع خفض المقاومة الأومية للتيار المستمر إلى 0.0912 Ω/km، وهو ما يُعدّ بوضوح لتلبية حاجة تقليل الخسائر في أذرع التغذية الطويلة، والثمن أن حمل الكسر لا يزيد على 78.25 kN، فيتوقف اختيار موضع استخدامه على الظروف الميكانيكية للخط.

4.3 طرق الاختبار تنشأ من العدم، والمعاملات الفيزيائية تُعطى كاملة

كان في نسخة 1998 ثغرة يصعب تصديقها اليوم: لا طريقة اختبار لسعة الحمل الحالي، ولا طريقة لقياس القطر الخارجي ونسبة خطوة الجدل، ولا حتى قاعدة لقياس قطر السلك المفرد — وكانت هذه التفاصيل في ذلك العصر تُحمَل على الأعراف المهنية وخبرة المصنّعين. وقد استكملت النسخة الجديدة بنود جودة المظهر، وقياس القطر الخارجي للأسلاك المجدولة ونسبة خطوة الجدل، وقطر السلك المفرد، واختبار سعة الحمل الحالي، كما أُعيدت كتابة طرق اختبار حمل الكسر والفتل واللفّ. والمعاملات الفيزيائية المرافقة أُعطيت كاملة دفعةً واحدة: نسبة الفولاذ في كل بنية 6.9%–16.7%، ومعامل المرونة 61.9–70.3 GPa، ومعامل التمدّد الطولي وغيرها من المعاملات مسرودة بنيةً بنية، فيمكن أخذها مباشرة في الحساب الميكانيكي دون الرجوع إلى أدلّة الموصلات في قطاعات أخرى.

4.4 غياب TB/T 2938: تغيير جوهري يسهل إغفاله

كان المخطط الأولي في مسودة الاستطلاع الخاصة بالأسلاك المجدولة أن يحل معيار واحد محل ثلاثة معايير في آن واحد: TB/T 3111-2017 وTB/T 2937-1998، إضافة إلى TB/T 2938-1998 (الأسلاك المجدولة من الفولاذ المكسو بالألومنيوم)، وقد نصّت المقدمة صراحةً على «حذف متطلبات الأسلاك المجدولة من الفولاذ المكسو بالألومنيوم». ثم تغيّر الترتيب عند الإصدار النهائي: جرى التقسيم إلى جزأين، والجزء 2 لا يحل — وفق الإعلان — سوى محل TB/T 2937-1998، فيما لم يُخصَّص لأي معيار بديل لـ TB/T 2938-1998.

وبعبارة أبسط: لم يبقَ للأسلاك المجدولة من الفولاذ المكسو بالألومنيوم المخصّصة لشبكة التلامس (منتجات من طراز JLB20A وأشباهها) أي معيار منتج في صناعة السكك الحديدية. وتُستخدم هذه الأسلاك في شبكة التلامس أساساً في الأسلاك الإضافية وخطوط الرجوع وبعض حالات الحبل الحامل؛ فالحبل الحامل من الفولاذ المكسو بالألومنيوم مقاوم للتآكل وذو متانة ميكانيكية جيدة، وقد استُخدم على نطاق واسع في المناطق الساحلية والمناطق شديدة التلوث. وإذا أرادت المشاريع الجديدة مستقبلاً اختيار منتجات من هذا النوع، فسيكون أساس الاختيار هو منظومة معايير GB/T (مثل معيار منتجات الموصلات المقابل لـ GB/T 17937)، أما البنود التي تستشهد بـ TB/T 2938 في وثائق المناقصة فيجب حذفها كلها. هذا التغيير مخفي في جدول الإعلان ويُغفَل بسهولة عند عدم التدقيق، لكنه قيد فعلي على اختيار الحبل الحامل والأسلاك الإضافية.

ونضيف كلمة عن وضع الحبل الحامل من الفولاذ المكسو بالألومنيوم. يتميز هذا التركيب بأن الفولاذ يتحمل القسم الأكبر من المتانة الميكانيكية، بينما تتولى طبقة الألومنيوم التوصيل ومقاومة التآكل؛ وله ميزة طبيعية في المسافات الكبيرة بين الأعمدة وفي ظروف التجلد الشديد، كما أن خصائص الترهل عند درجات الحرارة المرتفعة فيه أكثر استقراراً من الأسلاك المجدولة من الألومنيوم، ولذلك ظلّ طويلاً أحد خيارات الحبل الحامل المعزّز وخطوط التغذية. غير أنه يجب الإقرار بأن حصة الحبل الحامل المصنوع كلياً من الفولاذ المكسو بالألومنيوم في الخطوط الجديدة آخذة في التقلّص، مع تحسّن المتانة ومقاومة التآكل في الأسلاك المجدولة من سبائك النحاس مثل JTMH وJTCZ — فالتوافق الكهروكيميائي بين الحبل الحامل من سبيكة النحاس وسلك التلامس النحاسي أفضل، واختيار مشابك الوصل أبسط. وما يبدو «تجاهلاً» لمعيار 2938 على مستوى المعايير ليس رفضاً تقنياً بقدر ما هو اعتراف بالواقع السوقي القائم. أما الحبال الحاملة من الفولاذ المكسو بالألومنيوم العاملة فعلاً على الخطوط القائمة فلا تتأثر، ويمكن شراء أسلاك الاحتياط لأعمال الصيانة وفق الشروط الفنية للتصميم الأصلي؛ غير أنه إذا ظهر الرقم TB/T 2938 مرة أخرى في الوثائق الفنية لمشروع جديد، فعندئذٍ يجب التساؤل عنه.

خامساً، TB/T 2075.24-2026: تعديل اسم المشابك مسبقة التشكيل وفريق الإعداد

5.1 تغييران في الاسم الإنجليزي، ولكل منهما دلالة

تتركّز التغييرات في الجزء 24 الخاص بالمكوّنات، بحسب ما يمكن تأكيده من المصادر المتاحة للعموم، في مستوى الاسم ومعلومات الإعداد. ولننظر أولاً إلى الاسمين الإنجليزيين للنسختين جنباً إلى جنب:

في التعديلين معاً معلومات ذات دلالة. أما تحويل "Helical fittings" إلى "Preformed fittings" فهو عودة إلى التسمية الشائعة في الصناعة: فمبدأ عمل هذا النوع من المشابك يقوم على تغليف الموصل بمجموعة من الأسلاك المجدولة الحلزونية مسبقة التشكيل، وتشتيت الإجهاد بالاعتماد على الاحتكاك والتشبيك بين الأسلاك والموصل؛ وقد دأبت الصناعة على تسميته «الأسلاك مسبقة اللف» و«مسبق التشكيل» سنوات طويلة، أما لفظ "Helical" (الحلزوني) في اسم نسخة 2020 فقد كان على العكس منفصلاً عن التسمية المحلية، وقد جرى التوافق عليه هذه المرة. وأما تغيّر اسم السلسلة فهو أخفى: انتقال العنوان الرئيسي من "Fittings…in electrification railway" إلى "Parts and components…in electrified railway"، فمن جهة يُعدّ تعبير "electrification railway" ترجمة حرفية قديمة والصياغة المعيارية هي "electrified railway"؛ ومن جهة أخرى ارتقى الاسم الإنجليزي لسلسلة TB/T 2075 من «المشابك (Fittings)» إلى «المكوّنات والأجزاء (Parts and components)» ليتوافق مع مسمّى سلسلة المعايير الصينية «مكونات شبكة التلامس للسكك الحديدية المكهربة». وعند إبلاغ المشاريع ذات الطابع الأجنبي والمعدات المصدّرة طلبَ الاعتماد، يجب تسجيل الاسم الإنجليزي للمعيار وفق النسخة الجديدة، كما يجب تعديل جداول المقابلة في الرسومات والوثائق الفنية الإنجليزية تبعاً لذلك.

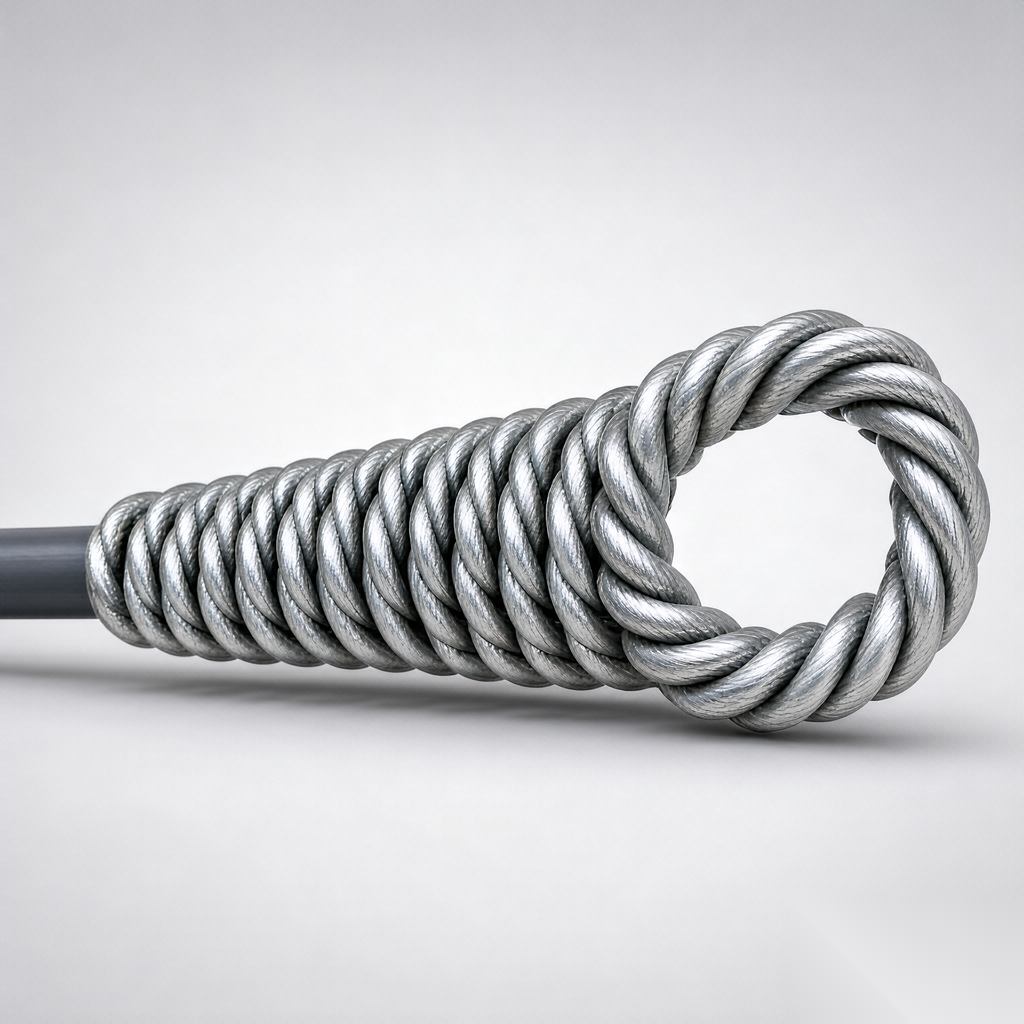

5.2 لماذا تستطيع المشابك مسبقة التشكيل الإمساك بالموصل بإحكام

وبما أن الاسم الإنجليزي عُدّل من أجل هذا النوع من المنتجات، فلنشرح مبدأ عمله شرحاً وافياً. الجزء الأساسي في المشابك مسبقة التشكيل هو مجموعة من الأسلاك المجدولة الحلزونية مسبقة التشكيل: يكون كل سلك عند مغادرته المصنع قد ثُني على هيئة حلزون أنبوبي مطابق للقطر الخارجي للموصل؛ ولا يحتاج التركيب إلى مكبس كبس ولا إلى كبس بالتفجير، بل يستطيع العامل، بقفازات بسيطة نسبياً، أن يلفّ مجموعة الأسلاك دورة بعد دورة على الموصل. وفي الجدار الداخلي للأسلاك حبيبات كاشطة من كربيد السيليكون، وبعد إحكام اللف تنتقل القوة عبر مساحة واسعة من الاحتكاك والتشبيك بين الأسلاك والموصل. وبالمبدأ نفسه، تصبح هذه المجموعة مشبك شدّ مسبق التشكيل إذا صُنعت في هيئة الشد، ومشبك تعليق إذا صُنعت في هيئة التعليق، وتصبح أسلاك حماية إذا قُصّرت، وتصبح مشبك وصل عند إضافة مقطع الوصل — أي أن منطقاً تصنيعياً واحداً يغطي عدة فئات في شبكة التلامس.

وتظهر ميزته على المشابك التقليدية ذات البراغي والمشابك المضغوطة مباشرةً في الموقع: فالإجهاد موزّع على كامل مقطع التشبيك، دون نقاط تركيز للإجهاد كما في الكبس، وينخفض بذلك بوضوح احتمال انقطاع خيوط الموصل عند فم التشبيك؛ كما أن التركيب سريع وزمن العمل على المرتفعات قصير، وهو مرغوب في الخطوط ذات نوافذ الصيانة الضيقة؛ ولا يتلف الفكّ وإعادة التركيب الموصل، فيمكن إعادة العمل على الموصل في النطاق نفسه بيسر نسبي. أما الثمن فهو الحساسية لتفاوت القطر الخارجي للموصل: إذ يجب أن يتطابق اختيار الأسلاك بدقة مع قطر السلك، ويتراجع الإمساك حين يخرج قطر الموصل عن نطاق المطابقة — ولهذا تشدّد معيار سلك التلامس في تفاوتات الأبعاد الخارجية إلى هذا الحد؛ فالمعياران في الحقيقة على متن قارب واحد.

5.3 تغيّر فريق الإعداد

تضم قائمة جهات الإعداد في نسخة 2026 شركتين جديرتين بالملاحظة: شركة بكين بارلب لمعدات الخطوط (الفرع الصيني لشركة Preformed Line Products الأمريكية) وشركة بكين ينغديان للكهرباء. فالتقنية الأصلية المحمية ببراءة الاختراع للمشابك مسبقة التشكيل في يد شركات دولية، وقد استطاع المصنّعون المحليون بعد سنوات من الاستيعاب أن يبنوا قدرة توريد كاملة؛ وإدراج شركات ممثِّلة في فريق الإعداد يعني أن المسارات التقنية التي يجب أن يوفّق المعيار بينها أصبحت أشمل، ويشير من زاوية أخرى إلى أن درجة التوطين في هذه المنتجات بلغت مرحلة تسمح بـ«وضع القواعد».

5.4 حدود التحقق

من الضروري التوضيح: لم تُؤرشَف مسودة الاستطلاع الخاصة بهذا الجزء بشكل متاح للعموم، ولذلك لا يمكن حالياً التحقق بنداً بنداً من التغييرات التقنية على مستوى النص نفسه (مثل مؤشر قوة الإمساك في مشبك الشد، ونصف قطر الانحناء في مشبك التعليق، وهل عُدّلت متطلبات مقاومة الشد لمادة الأسلاك)، ولا سبيل إلا إلى الانتظار حتى نشر النص الرسمي ثم استكمال المقارنة مع نسخة 2020. أما مواد المنتجات المتداولة للمشابك مسبقة التشكيل فيمكن الرجوع فيها إلى تصنيف التوصيلات والمثبّتات لدينا.

سادساً، مسودة الاستطلاع والنسخة الصادرة رسمياً: خمسة فروق مؤكدة

وبمقارنة مسودة الاستطلاع الصادرة في أغسطس 2024 مع الإعلان النهائي، يمكن تأكيد خمسة فروق على الأقل، وكل واحد منها يستحق انتباه من يكتب وثائق العطاء.

أولاً، تراجع اسم المعيار. كانت مسودة الاستطلاع تحمل عنوان «كابلات شبكة التلامس للسكك الحديدية المكهربة — سلك التلامس» و«كابلات شبكة التلامس للسكك الحديدية المكهربة — الأسلاك المجدولة»، مع بادئة إنجليزية "Cable for…"، بما يوحي بتأسيس سلسلة معايير باسم «كابلات شبكة التلامس». وقد تخلّت النسخة الصادرة رسمياً عن اسم السلسلة هذا وعادت إلى «شبكة التلامس للسكك الحديدية المكهربة — سلك التلامس من سبيكة النحاس» و«شبكة التلامس للسكك الحديدية المكهربة — الأسلاك المجدولة، الجزء X» — وهو مطابق تماماً لاسم المعيار الوارد في معلومات الكتب المعروضة للبيع لدى دار النشر للسكك الحديدية الصينية.

ثانياً، تقسيم الأسلاك المجدولة إلى جزأين. عُدّلت خطة الدمج في مجلد واحد الواردة في مسودة الاستطلاع (مع حذف الأسلاك المجدولة من الفولاذ المكسو بالألومنيوم) إلى إصدار من جزأين، واختفت كلياً ترتيبات الاستبدال الخاصة بالأسلاك المجدولة من الفولاذ المكسو بالألومنيوم، وهي النتيجة التي حلّلها القسم 4.4.

ثالثاً، استقرار الجهة المرجعية والتصنيف. ظلّت الجهة المرجعية لمعايير المواد السلكية والمشابك الثلاثة هي اللجنة الفرعية التقنية لإمداد الجر الكهربائي، مع رقم التصنيف ICS 29.280 والتصنيف القياسي الصيني S82، مطابقةً لمسودة الاستطلاع؛ ولم تتحقق الشائعات عن تعديل الجهة المرجعية.

رابعاً، إتاحة معلومات التسجيل للتحقق على المنصة. أرقام تسجيل المعايير السلكية الثلاثة هي 108095/108096/108097-2026، وإعلان التسجيل هو رقم 8 لسنة 2026، ويمكن التحقق من كل بند على حدة في صفحات الفهرسة على المنصة الوطنية العامة لمعلومات المعايير.

خامساً، وهو الأهم: من الممكن أن تكون المعاملات المحددة في مسودة الاستطلاع (جدول التركيب الكيميائي، وتصنيف مستويات المقاومة، وفئات شدّ الاختبار، وقيم سعة الحمل) قد عُدّلت في النص الرسمي. فالنص المنشور تصدره دار النشر للسكك الحديدية الصينية، ولم يُنشر كامله؛ لذا يجب قبل استخدام أي قيمة عددية موسومة في هذا المقال بأنها من «مسودة الاستطلاع» أن تُقارَن مقارنة نهائية بالنص المنشور.

سابعاً، قائمة التأثيرات على التصميم والشراء والتصنيع والتشغيل والصيانة

ينتهي الأمر بتغيير نسخة المعيار إلى إجراءات ملموسة في كل حلقة من السلسلة. وفيما يلي تفصيل ذلك حسب الحلقات.

على مستوى التصميم. هناك موضعان يتغيّران أولاً في أدلة اختيار الطراز: يُحذف صف النحاس النقي من جدول اختيار سلك التلامس، وتُضاف مرونة اختيار CTCZ وCTCZM وJTCZ؛ كما يمكن أخذ فئات الشد (15-35kN لسلك التلامس و1.5-25kN للأسلاك المجدولة) مباشرةً من الجدول. وبعد فقدان الأسلاك المجدولة من الفولاذ المكسو بالألومنيوم معيارَ منتجها، يجب في أي حل للحبل الحامل يتضمن منتجات من هذا النوع إعادة فحص أساس الاختيار، والتحول عند اللزوم إلى منظومة معايير GB/T أو بيان علاقة المرجعية في التصميم. وعلى مستوى قواعد التصميم، لا يزال «قواعد تصميم إمداد الجر الكهربائي للسكك الحديدية» (TB 10009-2016) هو النسخة السارية، ولم يتغيّر الأساس المعياري في التصميم تبعاً لذلك — فتبديل معايير المنتجات يتقدّم أولاً ثم تتبعه قواعد التصميم، وهذا هو الإيقاع المتّبع على الدوام.

ولنضرب مرجعاً ملموساً: في خط تشنغتشو - شيآن للسكك الحديدية عالية السرعة، تذكر المصادر المنشورة أن سلك التلامس في الخط الرئيسي هو CTMH-150 بشدّ مقنن 28.5kN، والحبل الحامل JTMH-120 بشدّ مقنن 23kN. وبمقارنة ذلك بفئات شدّ الاختبار الموصى بها في المعيار الجديد، نجد أن فئة 35kN تركت موقعاً لـ CTMH150 وCTCZM150؛ أي إن سلك النحاس والكروم والزركونيوم متوافق تصاعدياً مع منظومة الشد القائمة — وهذا هو السبب الواقعي لاعتباره مادة مرشحة للخطوط من الجيل الجديد.

على مستوى الشراء والمناقصات. الإجراء الأكثر إلحاحاً هو تحديث الاستشهادات المعيارية في وثائق المناقصة: يُستبدل TB/T 2809-2017 بنسخة 2026؛ وTB/T 3111-2017 بـ TB/T 3111.1-2026؛ وTB/T 2937-1998 بـ TB/T 3111.2-2026؛ وTB/T 2075.24-2020 بنسخة 2026؛ وتُلغى جميع البنود المستشهدة بـ TB/T 2938 وتُعاد صياغتها. فإذا استشهد عقد يُبرم اعتباراً من 1 سبتمبر بمعيار ملغى، فلن يجد طرفا التعاقد مخرجاً عند القبول. كذلك يجب تحديث بنود الفحص في المواصفات الفنية في التوقيت نفسه — فقواعد الفحص وشروط تقييم سعة الحمل (فئتان: 95°C و150°C، مفصولتين للداخل والخارج) والوزن النوعي المرجعي، وهذه المؤشرات المستحدثة والمعدّلة، ستظهر جميعها مباشرةً في تقارير اختبار النمط وبنود فحص المصنع.

وفي مرحلة قبول التوريد أيضاً حسابات جديدة يجب إجراؤها. ففي السابق كان الفحص المجدد لسلك التلامس عند الوصول يقوم أساساً على ثلاثة بنود: أبعاد المقطع، وحمل القطع بالشد، والتوصيلية الكهربائية؛ أما بعد تطبيق النسخة الجديدة فقد يصبح الوزن النوعي المرجعي، والتعب الاهتزازي عند فئة الشد الموصى بها (بنسبة احتفاظ بحمل القطع ≥95%)، من البنود المعتادة في استمارة الفحص المجدد، ويجب تقدير حجم عمل أقسام القبول مسبقاً؛ كما يجب مقابلة أرقام المعايير والبنود المستشهد بها في شهادات الضمان الموردة مع المعيار الجديد بنداً بنداً، ولاسيما المنتجات المخزونة التي نُفّذت وفق قواعد الفحص القديمة: فمن الأفضل أن يُكتب في العقد صراحةً أي نسخة تُعتمد في قبول الدفعات الواردة بعد 1 سبتمبر. ويُضاف إلى شراء المشابك مسبقة التشكيل إجراء آخر: التحقق من الاستشهاد بالاسم الإنجليزي في رسومات المورد وتقارير الفحص؛ فالاسم المعتمد في النسخة الجديدة هو "Preformed fittings"، والوثائق الفنية التي تستمر في استخدام التسمية القديمة ستُعدّ غير مطابقة في المشاريع ذات الطابع الأجنبي.

على مستوى التصنيع والفحص.تدخل ضمن عملية الفحص مؤشرات مثل تقنية تصنيع قضبان البلت، وحجم الحبيبات (وتذكّر أن 0.200mm في نحاس-كروم-زركونيوم و0.030mm في النوع المقوّى بالمحلول الصلب هما مقياسان مختلفان)، والوزن النوعي المرجعي، ونسبة الاحتفاظ بقوة الشد بعد إجهاد الاهتزاز (≥95%). ومن المتوقع أن تُحدَّث القواعد التنفيذية التفصيلية لمنتجات شهادة CRCC مع إصدار النسخة الجديدة من المعيار، لذا يجب على الموردين الحاصلين على الشهادة متابعة إشعارات جهة الاعتماد بشأن تغيير الإصدار وترتيبات الفترة الانتقالية، تجنباً لحدوث فراغ في صلاحية الشهادات عند الانتقال. أما شركات الأسلاك التي شاركت في صياغة المعيار (جيانغيين ديانغونغ هه جين، ويانتاي جينهوي، وهنغتونغ، وجينغهوي، وتونغدا وغيرها) فهي متقدمة عموماً في الخبرة التقنية، ويمكن عند مقارنة الموردين اعتبار القدرة على الإنتاج الكمي لنحاس-كروم-زركونيوم بنداً إضافياً في التقييم.

على مستوى التشغيل والصيانة.لا تتأثر المعدات القائمة العاملة، فمعايير هذه الجولة كلها معايير منتجات ولا تسري بأثر رجعي على الخطوط القائمة. ويظهر الأثر في مرحلة الإصلاح والاستبدال: إذ يجب أن تستند الشروط الفنية لشراء قطع الغيار إلى المعيار الجديد، ولا سيما قطع غيار وصلات سلك التلامس ووصلات الأسلاك المجدولة؛ أما قطع غيار التجهيزات الملولفة مسبقاً فينبغي الانتباه فيها إلى مشكلة مقابلة الرسومات الناتجة عن تغيير الاسم الإنجليزي — فالبنود المعلَّمة على الرسومات القديمة بعبارة "Helical fittings" تقابلها في النسخة الجديدة عبارة "Preformed fittings".

أعددنا صفحات المنتجات الحالية المتعلقة بسلك التلامس والأسلاك المجدولة وفق مقتضيات المعيار الجديد، ويمكن الرجوع إلى أسلاك التلامس من سبيكة النحاس والمغنيسيوم CTM/CTMH، أسلاك التلامس من سبيكة النحاس والقصدير CTS، الأسلاك المجدولة من سبيكة النحاس والمغنيسيوم JTM/JTMH والأسلاك المجدولة من الألومنيوم على قلب فولاذي مغلف بالألومنيوم؛ ولمزيد من فئات الأسلاك راجع تصنيف منتجات سلك التلامس والحبال الحاملة.

ثامناً: الخاتمة

إذا نظرنا إلى تغييرات المعايير الأربعة مجتمعة، فإن الخط الرئيسي لهذه الجولة من التعديل يتمثل في خطين فحسب: الأول ترقية المواد، إذ دخل نظام نحاس-كروم-زركونيوم حيّز التنفيذ في فئتي سلك التلامس والأسلاك المجدولة في الوقت نفسه، وأُضيف إلى ميزان القوة مقابل الموصلية نقطة ارتكاز عالية الجدوى الاقتصادية، بما يوفّر ذخيرة لحلول شبكة تلامس بشد أعلى واستهلاك طاقة أقل؛ والثاني ترتيب المنظومة، حيث اقتربت قواعد الطرازات وقواعد التسمية وطرق الاختبار على نحو شامل من المعايير الوطنية والأعراف القطاعية العامة، مع حذف النحاس النقي وتقسيم الأسلاك المجدولة وخروج الأسلاك المجدولة من الألومنيوم على قلب فولاذي، فأصبحت سلسلة المنتجات أكثر إحكاماً.

بالنسبة للعاملين في المجال، بدلاً من حفظ عشر نقاط تغيير، الأجدى أن يتذكروا جدولاً زمنياً واحداً: من 1 سبتمبر 2026 تدخل المعايير الجديدة حيز النفاذ وتُلغى المعايير القديمة، وتُنفَّذ العقود الجارية خلال الفترة الانتقالية وفق ما اتُّفق عليه، أما العقود المبرمة حديثاً فتُحال جميعها إلى أرقام المعايير الجديدة؛ وبعد وصول النص المنشور رسمياً، يُعاد التحقق بنداً بنداً من المعاملات الواردة في مشروع الإصدار المعروض للتعليق، ولا سيما جدول التركيب الكيميائي وفئات الشد، وهما الموضعان الأكثر عرضةً لاستخدام بيانات المسودة القديمة. وسنتابع أيضاً بعد نشر النص التحقق من بيانات هذا المقال، وفي حال وجود اختلاف سنشير إلى التنقيح داخل النص.

عادةً ما يبدأ عمر المعيار من عشر سنوات، وهذه الدفعة الجديدة سترافق شبكة التلامس حتى إتمام دورة الإصلاح الشامل التالية. أما ما إذا كان نحاس-كروم-زركونيوم قادراً على الوفاء بوعوده المخبرية، فذلك يتوقف على دفعات الاختبار النمطي وبيانات التشغيل على الشبكة في السنوات القادمة؛ وبعد خروج الأسلاك المجدولة من الألومنيوم على قلب فولاذي من سلسلة معايير السكك الحديدية، فإن السؤال عن المعيار الذي ستنتقل إليه المنتجات المعنية لمواصلة وجودها يستحق أيضاً المتابعة المستمرة. وبالنسبة للعاملين في الميدان، يبقى أمامهم أمر واحد: أن يُخرجوا ملفاتهم الفنية ويستبدلوا أرقام المعايير القديمة الأربعة بثلاثة أرقام جديدة — إضافة إلى فراغ واحد يحتاج إلى أساس مرجعي آخر.

المصادر:إعلان الإدارة الوطنية للسكك الحديدية رقم 7 لسنة 2026 (الدفعة الثانية من معايير تكنولوجيا المعدات لسنة 2026، أُقرّت في 2026-02-27 وتُطبَّق في 2026-09-01)؛ مشروع «الكابلات والأسلاك لشبكة التلامس في السكك الحديدية المكهربة — سلك التلامس» ومشروع «الكابلات والأسلاك لشبكة التلامس في السكك الحديدية المكهربة — الأسلاك المجدولة» وملاحظات الإعداد (أُنجزت في 2024-08-31، محفوظة على creeb.net، ولنسخة ملاحظات الإعداد نسخة محفوظة على Doc88)؛ صفحات التسجيل الببليوغرافي للمعايير على المنصة الوطنية العامة لمعلومات المعايير (أرقام التسجيل 108095/108096/108097-2026)؛ معلومات نشر TB/T 2809-2026 من دار النشر للسكك الحديدية الصينية (مكتبة بكين للسكك الحديدية)؛ والتسجيل الببليوغرافي وإعادة نشر الإعلانات على موقع شبكة معايير الصناعة؛ ومعاملات شبكة التلامس في خط سكة حديد تشنغتشو-شيآن عالي السرعة مقتبسة من أدبيات دورية منشورة. وجميع المعاملات المعلَّمة في النص بأنها من "مشروع الإصدار المعروض للتعليق" هي من مسودة أغسطس 2024، ويُعتمد النص المنشور من دار النشر للسكك الحديدية الصينية مرجعاً.
