أسلاك نحاسية صلبة مجدولة من سلسلة JT
المواصفات الفنية
| الطراز | JT |
|---|---|
| المعيار | TB/T 3111.1-2026«أسلاك شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: الأسلاك المجدولة من النحاس وسبائك النحاس» |
| الجهد المقنن | مناسب لنظام إمداد الجر بالتيار المتردد الصناعي 25kV |
| سرعة التصميم | بحسب تصميم التعليق (يُستخدم غالبًا كحبل حامل في الخطوط العادية وخطوط المترو) |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | نحاس صلب (أسلاك نحاسية دائرية للاستخدام الكهربائي مجدولة) |
| التركيب | يُركَّب ضمن نظام التعليق، ويُستخدم مع جهاز تعويض الشد |
أسلاك نحاسية صلبة مجدولة من سلسلة JT
الغرض من المنتج: أسلاك لشبكة التلامس العلوية في السكك الحديدية المكهربة
طرازات المنتج: JT70، JT95، JT120، JT150 (يتوفر JT150 ببنيتين: 1×19 و1×37)
المعيار المُعتمد: TB/T 3111.1-2026«أسلاك شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: الأسلاك المجدولة من النحاس وسبائك النحاس»

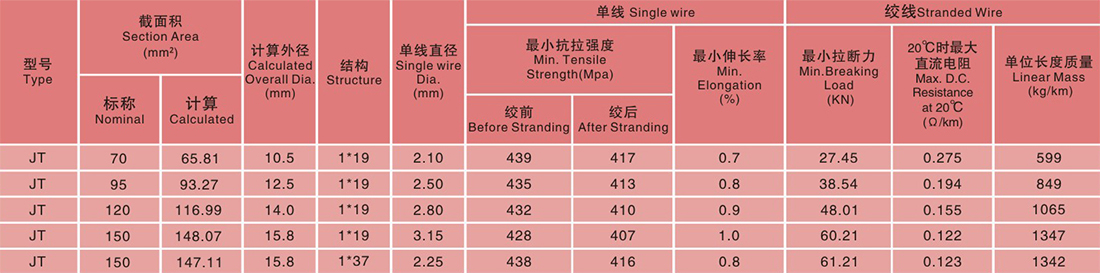

المواصفات الرئيسية لأسلاك سلسلة JT النحاسية الصلبة المجدولة (سلسلة TB/T 3111):
| الطراز | البنية | مساحة المقطع المحسوبة mm² | القطر الخارجي للحبل المجدول mm | قطر السلك المفرد mm | قوة الكسر kN ≥ | الكتلة النوعية kg/km |
|---|---|---|---|---|---|---|
| JT70 | 1×19 | 65.81 | 10.50 | 2.10 | 27.45 | 599 |
| JT95 | 1×19 | 93.27 | 12.50 | 2.50 | 38.54 | 849 |
| JT120 | 1×19 | 116.99 | 14.00 | 2.80 | 48.01 | 1065 |
| JT150 | 1×19 | 148.07 | 15.80 | 3.15 | 60.21 | 1347 |
| JT150 | 1×37 | 147.11 | 15.75 | 2.25 | 61.21 | 1342 |
أُعدّت قيم الجدول استنادًا إلى بيانات المعايير الوطنية/معايير الصناعة الحديدية السارية، وتُعتمد مؤشرات الطلب وفق أحدث إصدار من المعيار والاتفاقية الفنية للتوريد.
نظرة عامة على المنتج
تُصنع أسلاك سلسلة JT النحاسية الصلبة المجدولة من قِبَل شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة وفق معايير الصناعة الحديدية؛ وهي أسلاك مخصصة لشبكة التلامس العلوية في السكك الحديدية المكهربة، تتميز بموصلية كهربائية جيدة ومقاومة شد عالية، وتُستخدم كحبل حامل وكسلك تعليق إضافي في شبكة التلامس.
الخصائص الفنية
- مقاومة عالية للتآكل وللتعب، وعمر تآكل طويل
- تُورَّد بما يتوافق مع منظومة الشد في TB/T 3111.1-2026
- تطبيق ناضج كحبل حامل وكسلك تعليق إضافي
- تجمع بين موصلية عالية ومقاومة ميكانيكية عالية
المعايير المطبقة وضبط الجودة
يُصنع المنتج وفق TB/T 3111.1-2026«أسلاك شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: الأسلاك المجدولة من النحاس وسبائك النحاس»، وتفي مقاومة الشد والاستطالة بمتطلبات منظومة الشد في المعيار، كما أن بنية الأسلاك المجدولة منتظمة ومقاومة للتعب. والموصلية ≥97%IACS (نحاس صلب)، وسعة حمل التيار تفي بمتطلبات حسابات إمداد الجر. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC وشهادة نظام الجودة ISO9001، وتُسلَّم المنتجات بعد اجتياز كل وحدة (دفعة) للفحص الروتيني.
ظروف التشغيل والتطبيقات النموذجية
مناسب لشبكة التلامس في السكك الحديدية عالية السرعة والعادية وخطوط المترو، ويتحمل ظروف التحميل المستمر بالتيار والاهتزاز والتآكل الجوي. وتشمل سيناريوهات التطبيق النموذجية: السكك الحديدية عالية السرعة، والسكك الحديدية العادية والثقيلة، والنقل الحضري بالسكك، والبيئات الساحلية المسببة للتآكل.
اختيار الطراز والخدمة
استنادًا إلى 15 عامًا من الخبرة في البحث والتطوير وتصنيع معدات السكك الحديدية المكهربة، تقدّم الشركة لهذا المنتج دعمًا كامل الدورة يشمل اختيار الطراز والتخصيص والتوريد وخدمة ما بعد البيع، وتخدم أكثر من 20 إدارة سكك حديدية في أنحاء البلاد وعددًا من خطوط المترو الحضري. للاستفسار عن الوثائق الفنية وشؤون الشراء يُرجى الاتصال على 0375-6051688.
الأداء
ظروف التشغيل
مناسب لشبكة التلامس في السكك الحديدية عالية السرعة والعادية وخطوط المترو، ويتحمل التحميل المستمر بالتيار والاهتزاز والتآكل الجوي على المدى الطويل.
الأداء الميكانيكي
تفي مقاومة الشد والاستطالة بمتطلبات TB/T 3111.1-2026، وبنية الأسلاك المجدولة منتظمة ومقاومة للتعب.الأداء الكهربائي
الموصلية ≥97%IACS (نحاس صلب)، وسعة حمل التيار تفي بمتطلبات حسابات إمداد الجر.التطبيقات
السكك الحديدية عالية السرعة
تُستخدم سلسلة JT كحبل حامل وتعليق إضافي في الخطوط العادية والخطوط المرفوعة السرعة؛ أما في المقاطع عالية السرعة فيُرجى اختيار الأسلاك المجدولة من سبائك النحاس والمغنيسيوم من سلسلة JTM/JTMH.
السكك الحديدية العادية والثقيلة
تُختار أسلاك سلسلة JT النحاسية الصلبة المجدولة كحبل حامل في الخطوط العادية والثقيلة، حيث تلائم مقاومتها للتعب الأحمال الكبيرة.
النقل الحضري بالسكك
تعتمد شبكة التلامس العلوية في المترو الحضري أسلاك سلسلة JT النحاسية الصلبة المجدولة، بما يجمع بين سعة حمل التيار والمتانة الميكانيكية.
البيئات الساحلية المسببة للتآكل
تتميز الأسلاك المجدولة من النحاس وسبائك النحاس بمقاومة جيدة للتآكل الجوي، وهي مناسبة للبيئات الساحلية والملوَّثة صناعيًا.
