أسلاك نحاسية طرية مجدولة من سلسلة TJR
المواصفات الفنية
| الطراز | TJR |
|---|---|
| المعيار | GB/T 12970.2-2009«أسلاك نحاسية طرية مجدولة للاستخدام الكهربائي — الجزء 2: الأسلاك النحاسية الطرية المجدولة» |
| الجهد المقنن | مناسب لنظام إمداد الجر بالتيار المتردد الصناعي 25kV |
| سرعة التصميم | لا ينطبق (استخدام في التوصيل الكهربائي وأسلاك التأريض) |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | نحاس طري (أسلاك نحاسية دائرية ملدَّنة مجدولة) |
| التركيب | يُركَّب ضمن نظام التعليق، ويُستخدم مع جهاز تعويض الشد |
أسلاك نحاسية طرية مجدولة من سلسلة TJR
الغرض من المنتج: أسلاك للتوصيل الكهربائي وأسلاك التأريض والوصلات (jumpers)
طرازات المنتج: TJR10، TJR16، TJR25، TJR35، TJR50، TJR70، TJR95، TJR120، TJR160، TJR185، TJR250
المعيار المُعتمد: GB/T 12970.2-2009 (رمز الطراز TJR1)

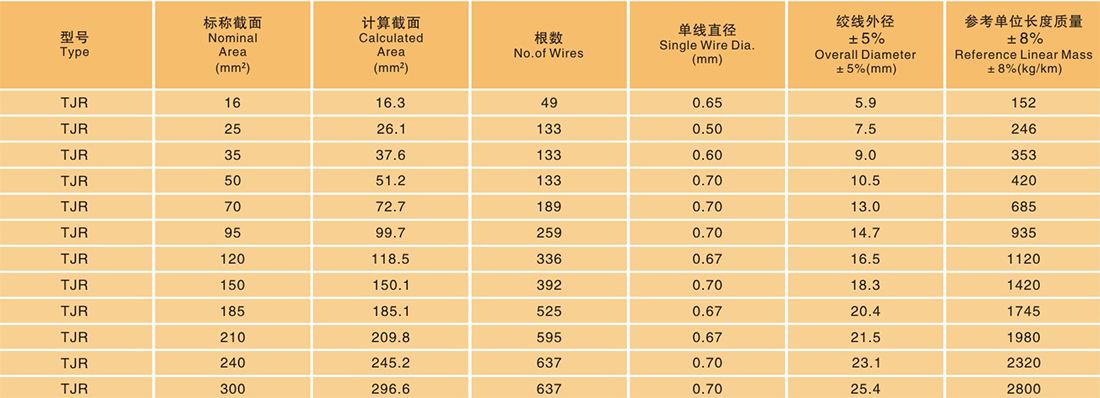

المواصفات الرئيسية لأسلاك سلسلة TJR النحاسية الطرية المجدولة (GB/T 12970.2-2009):
| المقطع الاسمي mm² | مساحة المقطع المحسوبة mm² | القطر الخارجي المحسوب mm | المقاومة المستمرة عند 20℃ Ω/km ≤ | الوزن المحسوب kg/km |
|---|---|---|---|---|
| 10 | 10.01 | 4.59 | 1.83 | 94.3 |
| 16 | 15.84 | 6.17 | 1.16 | 150 |
| 25 | 25.08 | 7.35 | 0.736 | 239 |
| 35 | 35.14 | 8.70 | 0.525 | 334 |
| 50 | 48.30 | 10.20 | 0.382 | 459 |
| 70 | 68.64 | 12.53 | 0.269 | 653 |
| 95 | 94.06 | 14.28 | 0.196 | 895 |
| 120 | 117.67 | 17.39 | 0.157 | 1119 |
| 160 | 162.86 | 20.20 | 0.113 | 1549 |
| 185 | 183.85 | 21.74 | 0.100 | 1749 |
| 250 | 251.95 | 24.72 | 0.0732 | 2397 |
أُعدّت قيم الجدول استنادًا إلى بيانات المعايير الوطنية/معايير الصناعة الحديدية السارية، وتُعتمد مؤشرات الطلب وفق أحدث إصدار من المعيار والاتفاقية الفنية للتوريد.
نظرة عامة على المنتج
تُعد أسلاك سلسلة TJR النحاسية الطرية المجدولة من المنتجات الرئيسية لشركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة في سلسلة أسلاك التلامس والحبل الحامل؛ وهي مناسبة لشبكة التلامس العلوية في السكك الحديدية المكهربة، مرنة وسهلة المدّ وبأداء كهربائي ممتاز، وتُستخدم كثيرًا في التوصيل الكهربائي وأسلاك التأريض.
الخصائص الفنية
- مرنة وسهلة الثني، وتسهّل مدّ الأسلاك والتوصيل
- موصلية عالية، مناسبة للتوصيل الكهربائي وأسلاك التأريض
- تُصنع وفق GB/T 12970.2-2009، ومقاساتها كاملة من 10~250mm²
المعايير المطبقة وضبط الجودة
يُصنع المنتج وفق GB/T 12970.2-2009«أسلاك نحاسية طرية مجدولة للاستخدام الكهربائي — الجزء 2: الأسلاك النحاسية الطرية المجدولة» (رمز الطراز TJR1)، وكذلك وفق TB/T 3111.1-2026«أسلاك شبكة التلامس للسكك الحديدية المكهربة — الجزء 1: الأسلاك المجدولة من النحاس وسبائك النحاس»؛ وتفي مقاومة الشد والاستطالة بمتطلبات المعيار، وبنية الأسلاك المجدولة منتظمة ومقاومة للتعب. وتفي المقاومة المستمرة عند 20℃ بمتطلبات المعيار، مع مرونة جيدة وسهولة في التوصيل. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC وشهادة نظام الجودة ISO9001، وتُسلَّم المنتجات بعد اجتياز كل وحدة (دفعة) للفحص الروتيني.
ظروف التشغيل والتطبيقات النموذجية
مناسب لشبكة التلامس في السكك الحديدية عالية السرعة والعادية وخطوط المترو، ويتحمل ظروف التحميل المستمر بالتيار والاهتزاز والتآكل الجوي. وتشمل سيناريوهات التطبيق النموذجية: السكك الحديدية عالية السرعة، والسكك الحديدية العادية والثقيلة، والنقل الحضري بالسكك، والبيئات الساحلية المسببة للتآكل.
اختيار الطراز والخدمة
تقدّم الشركة خدمة متكاملة تبدأ من حساب اختيار الطراز وتأكيد الرسومات وتصل إلى التوريد بالكميات والتوجيه الفني في الموقع، وتخضع المنتجات لاعتماد CRCC ونظام الجودة ISO9001؛ ويتوفر مخزون من الطرازات القياسية، وتُسلَّم طلبات الكميات في مواعيدها وفق مدة العقد. للدعم الفني والاستفسارات التجارية يُرجى الاتصال على 0375-6051688.
الأداء
ظروف التشغيل
مناسب لشبكة التلامس في السكك الحديدية عالية السرعة والعادية وخطوط المترو، ويتحمل التحميل المستمر بالتيار والاهتزاز والتآكل الجوي على المدى الطويل.
الأداء الميكانيكي
تفي الخصائص بمتطلبات GB/T 12970.2-2009، وهي مرنة ومقاومة للثني ومريحة في التوصيل.الأداء الكهربائي
تفي المقاومة المستمرة عند 20℃ بمتطلبات GB/T 12970.2-2009، مع مرونة جيدة وسهولة في التوصيل.التطبيقات
السكك الحديدية عالية السرعة
تُستخدم أسلاك سلسلة TJR النحاسية الطرية المجدولة في التوصيل الكهربائي والوصلات وأسلاك التأريض في محطات وخطوط السكك الحديدية فائقة السرعة.
السكك الحديدية العادية والثقيلة
تُستخدم أسلاك سلسلة TJR النحاسية الطرية المجدولة في التوصيل الكهربائي والوصلات وأسلاك التأريض في الخطوط العادية والثقيلة.
النقل الحضري بالسكك
تعتمد شبكة التلامس العلوية في المترو الحضري أسلاك سلسلة TJR النحاسية الطرية المجدولة، بما يجمع بين سعة حمل التيار والمتانة الميكانيكية.
البيئات الساحلية المسببة للتآكل
تتميز الأسلاك المجدولة من النحاس وسبائك النحاس بمقاومة جيدة للتآكل الجوي، وهي مناسبة للبيئات الساحلية والملوَّثة صناعيًا.
