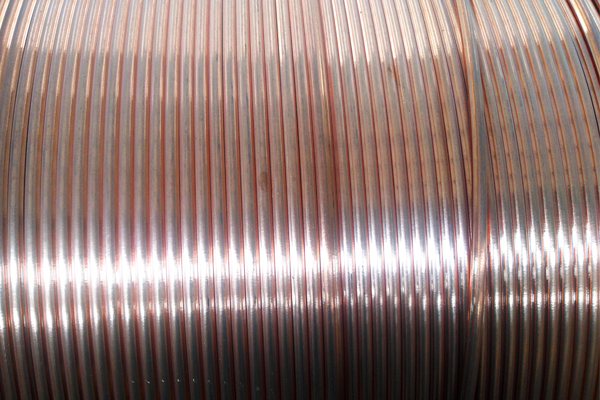

سلسلة CT من أسلاك التلامس النحاسية
المواصفات الفنية
| الطراز | سلسلة CT |
|---|---|
| المعيار | GB/T 12971.1-2023 «أسلاك التلامس لأغراض الجر الكهربائي — الجزء 1: أسلاك التلامس من النحاس وسبائك النحاس» |
| الجهد المقنن | مناسب لأنظمة إمداد الجر بالتيار المتردد الصناعي 25kV |
| سرعة التصميم | ≤200km/h (الخطوط العادية والمحسّنة السرعة) |
| درجة حرارة التشغيل | -40℃~+70℃ |
| الارتفاع | <4000m |
| الخامات | نحاس صلب (نحاس نقي) |
| التركيب | يُركَّب ضمن نظام التعليق العلوي مع استخدام جهاز تعويض الشد |

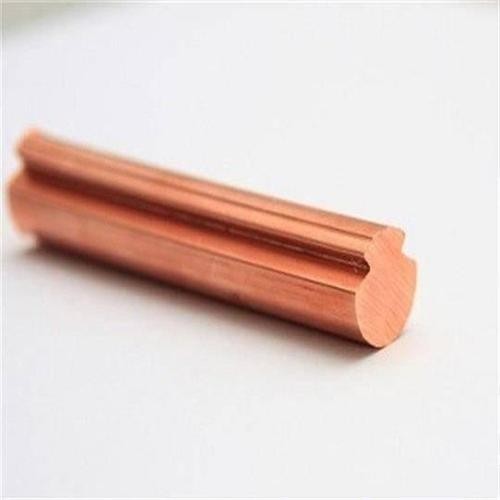

سلسلة CT من أسلاك التلامس النحاسية هي مكوّن توصيل التيار الأساسي في شبكة التلامس العلوية للسكك الحديدية المكهربة، وتؤثر خصائصها تأثيرًا مباشرًا في جودة التقاط التيار بين البانتوجراف وشبكة التلامس وفي موثوقية إمداد الخط بالطاقة. «المصطلحات والتعريفات»: يُركَّب سلك التلامس فوق القضبان، ويبقى على تماس مع شريحة البانتوجراف وينقل التيار، ويحتوي الجزء العلوي من مقطعه على أخاديد تعليق متناظرة يمينًا ويسارًا. وسلك التلامس النحاسي هو السلك الجاري في شبكة التلامس العلوية للسكك الحديدية المكهربة الذي يتلامس مباشرة مع شريحة البانتوجراف وينقل تيار الجر. ويحتوي الجزء العلوي من مقطعه على أخاديد تعليق متناظرة يمينًا ويسارًا، بما يتيح تعليقًا موثوقًا بالمشابك والحفاظ على استقرار التقاط التيار.
استخدام المنتج: سلك لشبكة التلامس العلوية الهوائية في السكك الحديدية المكهربة، مناسب للتعليق العلوي في السكك الحديدية العادية والمحسّنة السرعة، ويمكن أن يُستكمل بالحبل الحامل وحبال التعليق ومختلف المشابك لتكوين تعليق علوي متكامل.
الطرازات المتاحة: CT65، CT85، CT85(T)، CT100، CT110، CT120، CT150، ويتم اختيار الطراز وفق شد الخط ومتطلبات التقاط التيار.
المعيار المُطبَّق: GB/T 12971.1-2023 «أسلاك التلامس لأغراض الجر الكهربائي — الجزء 1: أسلاك التلامس من النحاس وسبائك النحاس». تنبيه: المعيار القطاعي للسكك الحديدية TB/T 2809-2026 «شبكة التلامس في السكك الحديدية المكهربة — أسلاك التلامس من سبائك النحاس» حذف صنف أسلاك التلامس من النحاس النقي، لذا يُرجى في مشاريع السكك الحديدية اختيار أسلاك التلامس السبائكية CTM/CTS/CTA/CTCZ؛ وتنطبق هذه السلسلة على حالات إمداد الجر العامة التي يتم الشراء فيها وفق GB/T 12971.1-2023.
توفر شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة المجموعة الكاملة من أسلاك شبكة التلامس والملحقات المرتبطة بها، مع دعم الشراء بالكميات والتخصيص، وتقديم استشارات اختيار الطراز والدعم التقني على مدى المشروع لهيئات بناء السكك الحديدية. الخط الساخن: 0375-6051688.
المواصفات الرئيسية لسلسلة CT من أسلاك التلامس النحاسية (GB/T 12971.1-2023، النوع ذو الأخدودين):
| الطراز | المقطع الاسمي mm² | مساحة المقطع المحسوبة mm² | حمل الكسر بالشد kN ≥ | نسبة الاستطالة % ≥ | المقاومية عند 20℃ Ω·mm²/m ≤ |
|---|---|---|---|---|---|
| CT65 | 65 | 65.2 | 24.20 | 3.0 | 0.01768 |
| CT85 | 85 | 85.4 | 29.75 | 3.0 | 0.01768 |
| CT85(T) | 85 | 86.8 | 32.25 | 3.0 | 0.01768 |
| CT100 | 100 | 100.1 | 34.61 | 3.0 | 0.01768 |
| CT110 | 110 | 111 | 39.96 | 3.0 | 0.01768 |
| CT120 | 120 | 121 | 43.56 | 3.0 | 0.01768 |
| CT150 | 150 | 151 | 54.36 | 3.0 | 0.01768 |
جُمعت قيم الجدول استنادًا إلى بيانات المعايير الوطنية والمعايير القطاعية للسكك الحديدية السارية، وتُعتمد مؤشرات الطلب وفق أحدث إصدار من المعيار والاتفاقية الفنية للتوريد.
نظرة عامة على المنتج
تُصنَّع سلسلة CT من أسلاك التلامس النحاسية لدى شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة وفق المعايير القطاعية للسكك الحديدية؛ وهي أسلاك تلامس لشبكة التلامس العلوية الهوائية في السكك الحديدية المكهربة، تتميز بموصلية كهربائية ممتازة ومقاومة تآكل عالية، وتناسب التعليق العلوي في السكك الحديدية العادية والمحسّنة السرعة.
الخصائص التقنية
- الموصلية ≥97%IACS، وقدرة عالية على حمل التيار
- مقاومة للتآكل والإجهاد، وعمر تشغيلي طويل
- يمكن التوريد بقيم شد متوافقة مع GB/T 12971.1-2023
- تطبيق ناضج في الخطوط العادية والمحسّنة السرعة، مع توفّر كامل للمقاطع من 65 إلى 150mm²
المعيار المُطبَّق ومراقبة الجودة
يُطبَّق على المنتج GB/T 12971.1-2023 «أسلاك التلامس لأغراض الجر الكهربائي — الجزء 1: أسلاك التلامس من النحاس وسبائك النحاس»، وتفي مقاومة الشد ونسبة الاستطالة بمتطلبات المعيار، كما تفي خصائص الإجهاد والاستقامة للأسلاك بمتطلبات التقاط التيار بين البانتوجراف وشبكة التلامس. الموصلية ≥97%IACS (نحاس نقي)، وقدرة حمل التيار تفي بمتطلبات حسابات إمداد الجر. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC وشهادة نظام إدارة الجودة ISO9001، ويُسلَّم كل منتج (دفعة) بعد اجتيازه اختبار القبول في المصنع.
ظروف التشغيل والتطبيقات النموذجية
مناسب لشبكات التلامس العلوية في السكك الحديدية عالية السرعة والعادية والمترو، ويتحمل ظروف حمل التيار لفترات طويلة والاهتزاز والتآكل الجوي. وتشمل سيناريوهات التطبيق النموذجية: السكك الحديدية عالية السرعة، والسكك الحديدية العادية والثقيلة، والنقل الحضري بالسكك، والبيئات الساحلية المتآكلة وغيرها.
اختيار الطراز والخدمة
استنادًا إلى 15 عامًا من الخبرة في تطوير وتصنيع معدات الكهربة للسكك الحديدية، تقدم الشركة لهذا المنتج دعمًا على مدى الدورة الكاملة يشمل اختيار الطراز والتخصيص والتوريد وخدمة ما بعد البيع، وتخدم أكثر من 20 إدارة سكك حديدية في البلاد وعددًا من خطوط المترو. نرحب بالاتصال على 0375-6051688 للاستفسار عن الوثائق الفنية وأمور الشراء.
الأداء
ظروف التشغيل
مناسب لشبكات التلامس العلوية في السكك الحديدية عالية السرعة والعادية والمترو، ويتحمل ظروف حمل التيار لفترات طويلة والاهتزاز والتآكل الجوي.
الأداء الميكانيكي
تفي مقاومة الشد ونسبة الاستطالة بمتطلبات المعيار، وتفي خصائص الإجهاد والاستقامة بمتطلبات التقاط التيار بين البانتوجراف وشبكة التلامس.الأداء الكهربائي
الموصلية ≥97%IACS (نحاس نقي)، وقدرة حمل التيار تفي بمتطلبات حسابات إمداد الجر.التطبيقات
السكك الحديدية عالية السرعة
تناسب سلسلة CT التعليق العلوي في الخطوط العادية والمحسّنة السرعة؛ أما المقاطع عالية السرعة فيُرجى اختيار أسلاك التلامس من سبائك النحاس (سلاسل CTA/CTS/CTM/CTMH).
السكك العادية والثقيلة
يُستخدم في التعليق العلوي للخطوط العادية والثقيلة سلك التلامس النحاسي من سلسلة CT، وتتكيف خصائص مقاومة الإجهاد مع الأحمال الكبيرة.
النقل الحضري بالسكك
تُستخدم في شبكة التلامس العلوية للمترو سلسلة CT من أسلاك التلامس النحاسية، بما يوازن بين حمل التيار والمتانة الميكانيكية.
البيئات الساحلية المتآكلة
تتمتع أسلاك التلامس من النحاس وسبائك النحاس بمقاومة جيدة للتآكل الجوي، وتناسب البيئات الساحلية وبيئات التلوث الصناعي.
