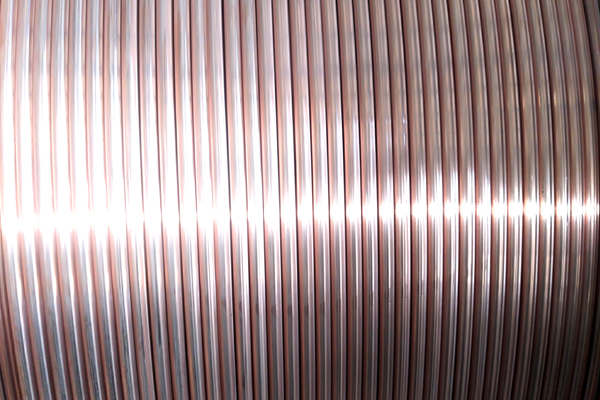

سلسلة CTM/CTMH من أسلاك التلامس بسبيكة النحاس والمغنيسيوم

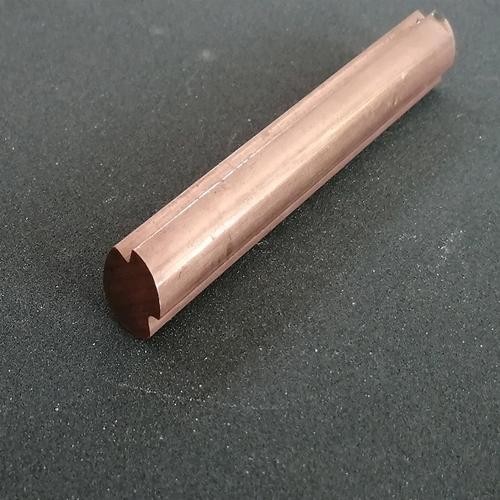

سلسلة CTM/CTMH من أسلاك التلامس بسبيكة النحاس والمغنيسيوم هي مكوّن توصيل التيار الأساسي في شبكة التلامس العلوية للسكك الحديدية المكهربة، وتؤثر خصائصها تأثيرًا مباشرًا في جودة التقاط التيار بين البانتوجراف وشبكة التلامس وفي موثوقية إمداد الخط بالطاقة. «المصطلحات والتعريفات»: يُركَّب سلك التلامس فوق القضبان، ويبقى على تماس مع شريحة البانتوجراف وينقل التيار، ويحتوي الجزء العلوي من مقطعه على أخاديد تعليق متناظرة يمينًا ويسارًا. وتجمع أسلاك التلامس بسبيكة النحاس والمغنيسيوم بين المقاومة العالية والموصلية الجيدة، وتتميز بتآكل منتظم ومقاومة جيدة للإجهاد، وهي مناسبة للتعليق العلوي في السكك الحديدية عالية السرعة، وتُطيل عمر السلك وتقلل دورات الصيانة.

استخدام المنتج: سلك لشبكة التلامس العلوية الهوائية في السكك الحديدية المكهربة، مناسب للتعليق العلوي في السكك الحديدية العادية والمحسّنة السرعة وعالية السرعة، ويمكن أن يُستكمل بالحبل الحامل وحبال التعليق ومختلف المشابك لتكوين تعليق علوي متكامل.

الطرازات المتاحة: CTM110، CTM120، CTM150؛ CTMH110، CTMH120، CTMH150، ويتم اختيار الطراز وفق شد الخط ومتطلبات التقاط التيار.

المعيار المُطبَّق: GB/T 12971.1-2023 «أسلاك التلامس لأغراض الجر الكهربائي — الجزء 1: أسلاك التلامس من النحاس وسبائك النحاس»؛ كما يستوفي المقاسان 120/150، وفق المعيار القطاعي للسكك الحديدية، متطلبات TB/T 2809-2026 «شبكة التلامس في السكك الحديدية المكهربة — أسلاك التلامس من سبائك النحاس».

توفر شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة المجموعة الكاملة من أسلاك شبكة التلامس والملحقات المرتبطة بها، مع دعم الشراء بالكميات والتخصيص، وتقديم استشارات اختيار الطراز والدعم التقني على مدى المشروع لهيئات بناء السكك الحديدية. الخط الساخن: 0375-6051688.

المواصفات الرئيسية لسلسلة CTM/CTMH من أسلاك التلامس بسبيكة النحاس والمغنيسيوم (وفق مجموعة TB/T 2809):

جُمعت قيم الجدول استنادًا إلى بيانات المعايير الوطنية والمعايير القطاعية للسكك الحديدية السارية، وتُعتمد مؤشرات الطلب وفق أحدث إصدار من المعيار والاتفاقية الفنية للتوريد.

نظرة عامة على المنتج

تُنتج شركة خنان تشوانغويت لمعدات السكك الحديدية المحدودة سلسلة CTM/CTMH من أسلاك التلامس بسبيكة النحاس والمغنيسيوم، وهي تجمع بين المقاومة العالية والموصلية الجيدة، وتناسب التعليق العلوي على الخطوط عالية السرعة في شبكة التلامس العلوية الهوائية للسكك الحديدية المكهربة، وتمتاز بمقاومة شد عالية وتآكل منتظم.

الخصائص التقنية

• يمكن التوريد بقيم شد متوافقة مع TB/T 2809-2026
• منظومات سبائك متعددة تغطي مستويات مختلفة من السرعة والشد
• موصلية عالية ومقاومة عالية في آن واحد
• مقاومة للتآكل والإجهاد، وعمر تشغيلي طويل

المعيار المُطبَّق ومراقبة الجودة

يُطبَّق على المنتج TB/T 2809-2026 «شبكة التلامس في السكك الحديدية المكهربة — أسلاك التلامس من سبائك النحاس» وسلسلة معاييرها، وتفي مقاومة الشد ونسبة الاستطالة بمتطلبات المعيار، كما تفي خصائص الإجهاد والاستقامة للأسلاك بمتطلبات التقاط التيار بين البانتوجراف وشبكة التلامس. الموصلية CTM ≥77%IACS وCTMH ≥62%IACS (سبيكة النحاس والمغنيسيوم)، وقدرة حمل التيار تفي بمتطلبات حسابات إمداد الجر. وقد حصلت الشركة على اعتماد المنتجات للسكك الحديدية CRCC وشهادة نظام إدارة الجودة ISO9001، ويُسلَّم كل منتج (دفعة) بعد اجتيازه اختبار القبول في المصنع.

ظروف التشغيل والتطبيقات النموذجية

مناسب لشبكات التلامس العلوية في السكك الحديدية عالية السرعة والعادية والمترو، ويتحمل ظروف حمل التيار لفترات طويلة والاهتزاز والتآكل الجوي. وتشمل سيناريوهات التطبيق النموذجية: السكك الحديدية عالية السرعة، والسكك الحديدية العادية والثقيلة، والنقل الحضري بالسكك، والبيئات الساحلية المتآكلة وغيرها.

اختيار الطراز والخدمة

يمكننا تقديم التحقق من اختيار الطراز والتخصيص غير القياسي وفق ظروف الخط ومعاملات التشغيل، ويُصنَّع المنتج وفق متطلبات اعتماد المنتجات للسكك الحديدية CRCC ونظام إدارة الجودة ISO9001، وقد تم التحقق من المؤشرات الرئيسية عبر اختبار القبول في المصنع واختبار النمط. للاستفسار عن اختيار الطراز وطلب عرض السعر يُرجى الاتصال على 0375-6051688.
